开机测试，发现AV1的一个声道声音异常；切换其他信号测试，声音正常。根据信号流程可知，AV1的声音是直接通过插座耦合后送到切换电路U104，然后进入音频处理电路U105进行处理，再经过功放电路U107放大后推动扬声器发声。由于其他信号没有问题，说明音频切换后面的公共信号通道是正常的，问题在信号的耦合和切换部分。

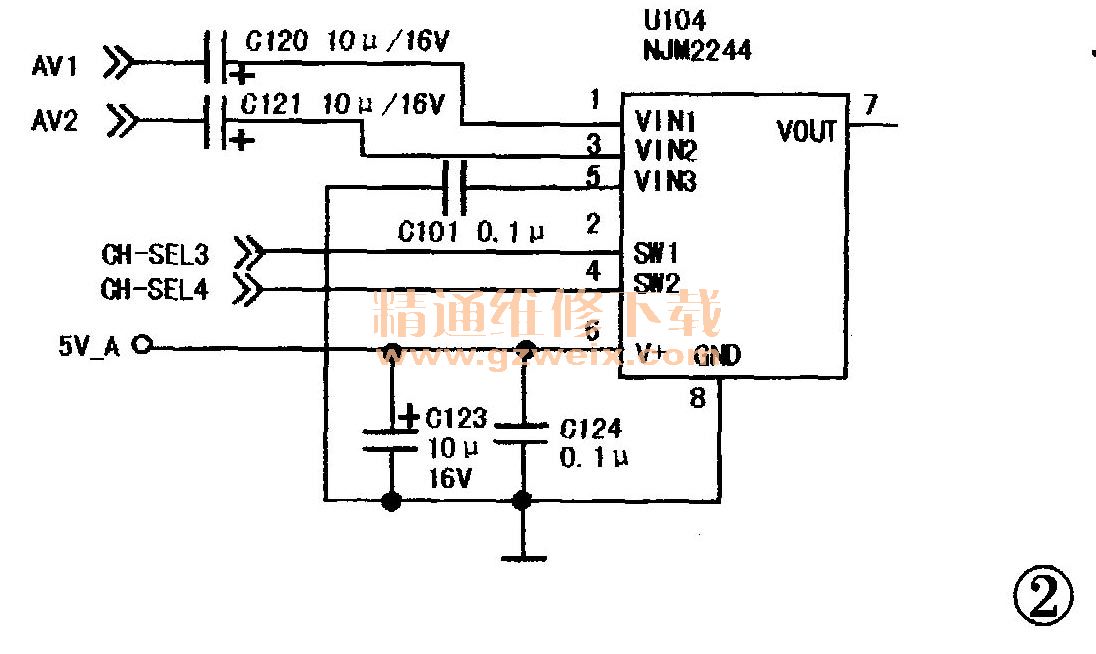

    对比测量AV 1输入插座R、L声道的对地电阻，没有发现异常。测量U104的L声道波形和R声道不一样，L声道的波形异常，问题在L声道，怀疑U104有问题。先检测U104外围元器件C101、C120、C121、C123、C124，发现C123击穿短路，造成U104损坏。更换C123及U104后，故障排除。相关电路见图2。
