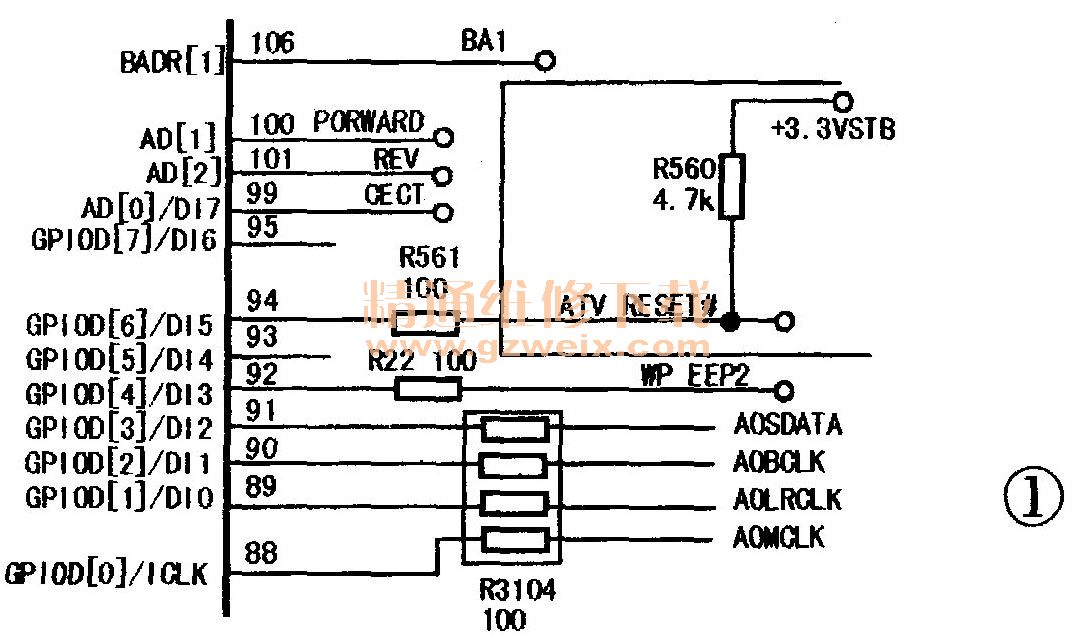

根据故障现象，首先通电测试功放U700的12V及3.3V供电，复位31脚及总线33、34脚电压均正常。从U300的88脚～91脚到功放的波形也正常，检查静音控制电压正常。怀疑存储器U301数据有问题，将其更换后试机，仍无声。再次通电测量，发现89脚输出的信号到R3104后时有时无。用万用表测量R3104的阻值正常，测量对地阻值发现其值偏大。检查后发现，从U300的89脚到R3104处铜箔断裂，补焊修复后机器恢复正常，故障排除。相关电路见图1所示。
