分析检修：此种情况可以判断待机电压正常、主板CPU工作基本正常，应着重按以下步骤进行检查：1．主板是否发出开机信号；2．电源板PFC电路是否工作；3．主电源是否工作；4．背光电路。
    按以上思路检查发现主板POW -ON／开关机控制信号和PFC滤波电容上的390V电压正常，监测主电源24V输出，在遥控开机时有一个很低的（约1V）电压一闪而过马上降为0V，说明主电源有问题。

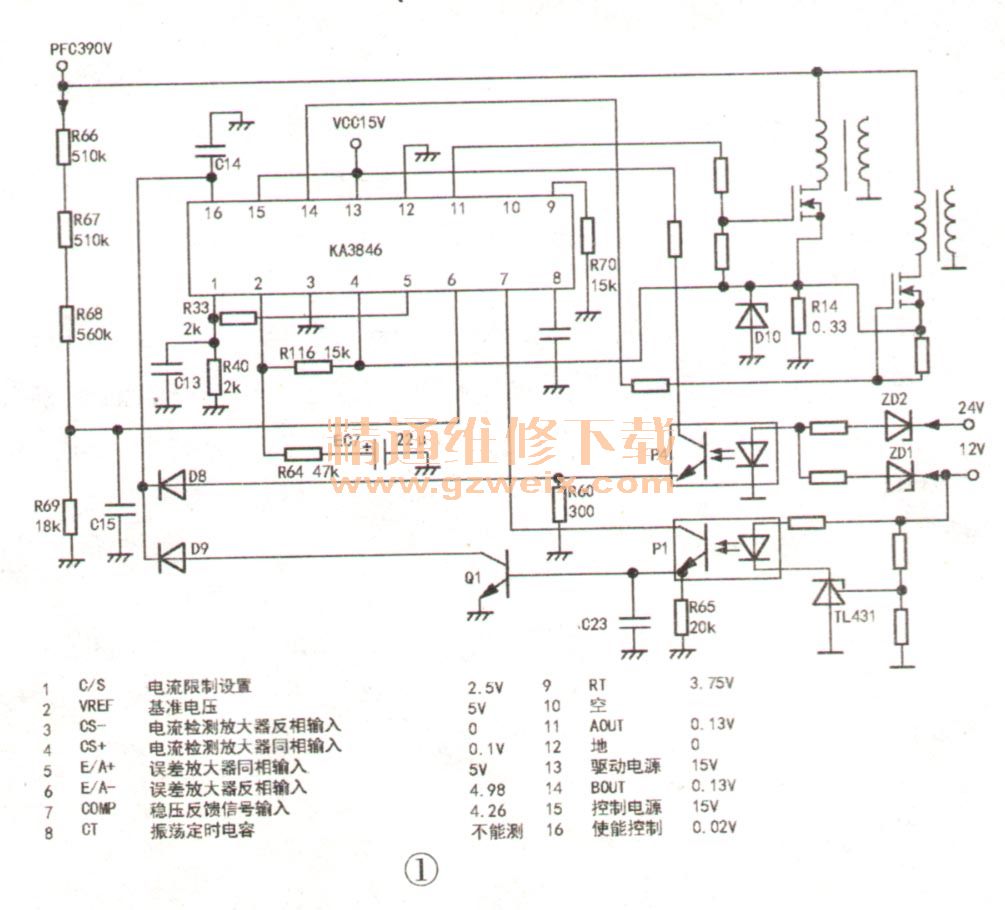

    该机主电源芯片是KA384b、按实物画出有关线路如图1所示，引起本芯片工作一下马上停止工作的原因有：一是过流引起芯片④脚电压升高大于0.5V；二是13和15脚电源供电不正常；三是16脚电压大于0.35V。另外芯片⑥脚是检测PFC电压是否正常，现在PFC电压390V正常，而且如果由于某种原因引起⑥脚电压不正常芯片根本就不会工作，开机时次级不会有1V输出，所以⑥脚原因可以排除。

    首先测量次级12V、24V电压输出端，没有短路，再检查KA3846的13和15脚供电，开机过程中一直有稳定的15V电压，该芯片16脚是使能控制脚，电压大于0.35V时芯片停止工作，测该脚有1V电压，说明芯片已关闭。光祸P4组成次级12V、24V过压保护，当12V或24V过压时稳压管ZD1或ZD2导通，P4光祸导通，高电平通过D8使16脚变高电平，芯片关闭；P1是稳压反馈光祸、Q1、R65组成稳压反馈保护电路，当P1稳压环节发生开路情况时，P1截止，Q1通过D9使芯片16脚变高电平，芯片关闭。开机时监测D8正极电压始终为0，说明并非过压保护误动作引起芯片关闭，此时16脚的高电平是由于开机时24V输出仅有1V左右，稳压光祸P1没有工作，所以Q1截止，基准电压通过R64、D9使得16脚变高电平。EC7的作用是在开机瞬间让Q1的c极电压为低电平，使芯片工作，如果主电源工作正常，次级正常输出12V电压后P1光祸的导通电流使Q1导通，维持Q1的c极低电平。
    12V 、24V输出没有短路仅排除了变压器次级的过流情况，但变压器初级的过流情况并不能排除，芯片④脚是功率管S极电压检测，如果有过流情况这个电压会升高，开机用指针表0.5V挡监测S极电压始终为0，以为因脉冲时间太短万用表来不及反映，换用示波器监测，开机时居然没有波形，按理说开机时次级有1V电压输出，芯片应该工作过，但功率管S极没有波形显然不对。再用示波器测芯片11脚和14脚，开机瞬间确实有波形一闪而过，至此似有所悟，可能功率管S极对地短路了，拆下稳压管D10测确实已击穿。在拆D10时发现有一个功率管的D极和S极在线路板上距离很近，而且有放电痕迹，大电流把铜箔烧坏了一点，估计D10是被瞬间放电击穿的，该稳压管型号为1N4739A、稳压值9.1V，该稳压值似取得较高，由于R44只有0.33Ω，按欧姆定律计算通过R4的电流要接近30A才能击穿D10，一般认为如此情况应该先烧坏R44然后再击穿D10，现在D10击穿R44却完好有两种可能：
    一是可能瞬间电流很大但时间极短、D10击穿时R44还没烧坏；
二是该机已有人修过，R44已被更换但没查到D10也击穿，所以没能修复。仔细观察R44焊点似无焊接痕迹，本机可能是第一种情况，D10稳压值较高但仍能起到保护作用，电源芯片也没有坏，似很侥幸，为提高保护的灵敏度，选用一个5.6V的稳压管，更换后故障排除，当然稳压值不能过小，否则正常工作时稳压管如导通将影响电路正常工作。
