一台先锋LED 39B300液晶电视，有声无光，开机时背光会闪一下，但时间极短。

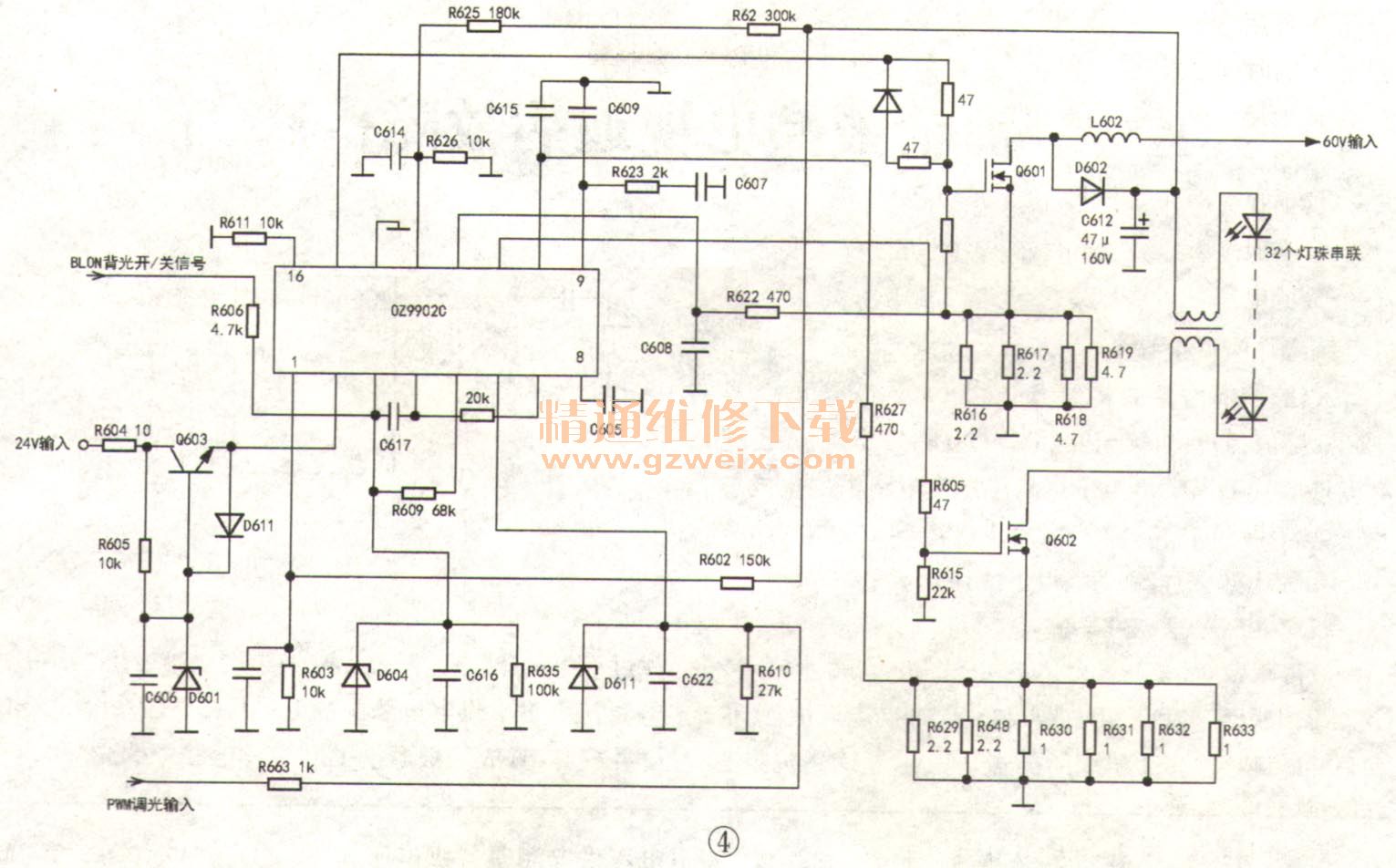

    分析检修：该机实绘背光板电路如图4所示，其工作原理大致是：从电源板输出的24V直流电压，经Q603降压成12V后为背光控制芯片OZ9902C提供工作电压，当其③脚（背光开启信号BLON）为高电平时（3V），芯片开始工作，通过15脚输出驱动脉冲至Q601控制栅极，将60V电压提升后为LED供电，①脚和13脚分别是LED灯供电电压的欠压和过压保护检测端，其中R602 、R603取样电压送至①脚，该脚电压＜3V芯片进行欠压保护；R624/625和R626取样电压则加至13脚，该脚电压＞3V芯片进行过压保护。
Q601的S极与“地”之间的4只并联电阻组成电流取样，取样信号经R622送芯片12脚，该脚电压＞0.5V芯片进行过流保护。Q602是LED灯珠恒流控制管，S极与“地”之间的6只并联电阻对灯珠电流进行取样，取样信号经R627送至芯片⑩脚进行恒流控制，恒流值和S极并联电阻阻值成反比。

    OZ9902C的⑥脚是调光控制（正常电压为2.9V） 、⑦脚是脉冲或电压调光方式的选择控制脚（正常电压为3.4V），该脚如果接高电平，则LED发光亮度和⑥脚的脉冲占空比成正比，⑦脚如果接低电平，LED发光亮度和⑥脚的直流电压成正比，本机采用脉冲调光方式，因此⑦脚通过R608接④脚基准电压（正常电压为5V）为高电平。

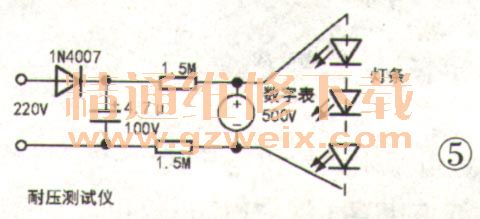

    根据本例故障现象，初步判断背光板由于某种原因产生了保护，经查，发现在二次开机后13脚电压快速上升到3V左右，这说明芯片过压保护了，三个原因可以引起过压保护，一是R624、R625或线路板存在漏电现象；二是R626阻值变大；三是LED供电电压升高。其中C612上的电压是个关键测试点．这个电压并不是一个恒定的电压，它和LED亮度有关，亮度降低该电压会升高，如果LED灯条存在开路情况，该电压会大幅度上升，这将引起OZ9902的13脚（正常电压1.09V）取样电压＞3V而进行过压保护。从上取样电阻R624、R625和分压电阻R626阻值的比例以及芯片13脚的过压保护启动阈值，推算出过压保护时灯条供电电压为140V左右，根据这一依据，检测发现上电时C612二端电压先是上升到140V，然后又回到60V，说明确实是该电压太高引起了保护，产生这一现象的原因只有一种，那就是灯条有开路情况，用自制耐压测试仪（电路如图5所示）检测灯条发现灯条两端电压是120V左右，且不稳定，小心拆开屏体发现该灯条是由32个灯珠串联而成，用数字万用表红表笔接灯珠＋，黑表笔接灯珠-，逐个检测灯珠都是好的，至此感觉有些茫然，供应电压远超灯条点亮电压（灯条估算电压犯个灯珠x3V=96V），为何灯条不能正常工作呢？仔细观察发现灯珠4个组成一排，共8排，排与排之间用接插线连接，是否接插件接触不良影响灯条工作呢，把所有接插件拔下来清理插座的插针，再把插头用老虎钳夹一下，重新插好再用测试仪测一下，灯珠全部发光（由于电流很小，发光较暗），电压下降到85V，上电开机灯条发光正常，灯条两端电压90V，故障排除。

    小结：之前用测试仪检测灯条时，加在灯条上的是高电压小电流（300V/ 100μA），接插件接触不良时电压降增加到120V（不稳定），但还能通过小电流使灯条导通（屏没拆开时由于灯珠发光很暗，看不出背光有光）。正常启动时输出电压上升到灯条开启电压后，灯条导通发光，这时由于通过灯条的电流较大（> 104mA），接触电阻的存在使实际加在灯条二端的电压马上政落至灯条导通电压以下，虽然控制电路大幅度提高输出电压仍无法使灯条正常发光，以至引起过压保护，这就是开机背光会极短时间闪一下的原因。
