康佳24英寸液晶电视,因头天晚上的雷击造成无光无声无指示灯
来源:本站整理  作者:佚名  2015-10-19 09:24:29

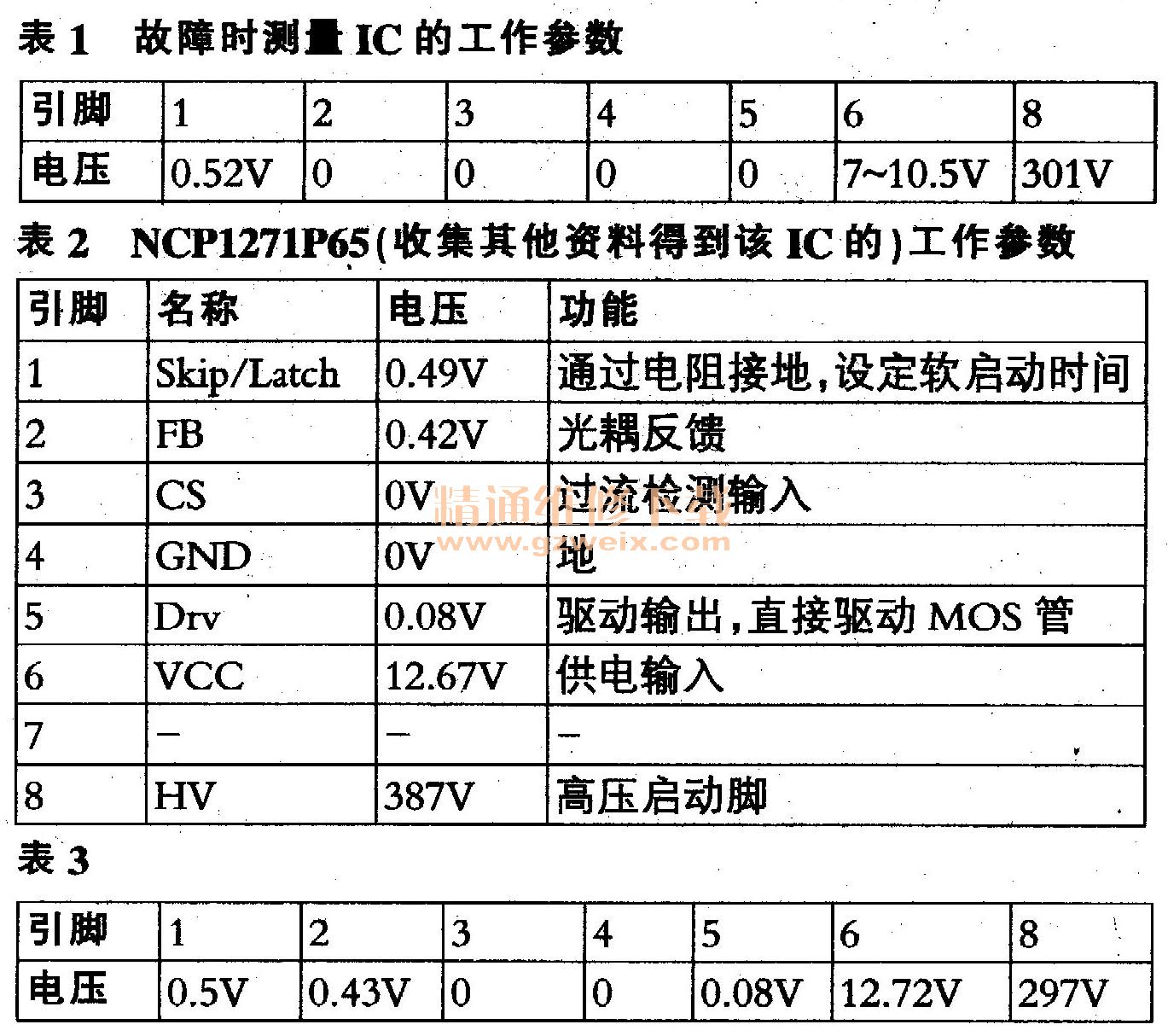

    检修:对这种三无故障当然是首查电源。拆开电视机,目测电源未见明显元件损坏,静态测量电源保险、大功率开关管、小阻值大功率电阻,二、三极管等均正常。通电,测量各输出电压为0V, 220V交流市电经桥式整流滤波后电压为拟0V(正常),此时怀疑的重点便集中在电源芯片NCP1271P65上。测其各脚电压见表1,最重要的是⑥脚电压在7V~10.5V之间波动,结合电路分析此脚应是该芯片的供电脚,这个波动的电压显然在提示NCP1271P65没工作;再细查其外围电路元件未见异常,几乎可以肯定NCP1271P65受损。于是明确告知用户,NCP 1271 P65损坏,待购得此件再来修理。

    回家后查得NCP1271P65的引脚功能见表2,基本上印证了我的判断。三天后购得NCP1271P65,去用户家换上,电视机声光俱现,一切正常,这时测得该芯片各脚电压见表3。经两小时试机,未见异常,修理结束。
    电视机虽然正常工作了,但这里却有个问题:⑧脚电压是297V为何不是资料中的387V?我考虑是不是因为此机功率较小,没有使用PFC电路所致?估计32英寸以上的电视机用NCP1271P65作为电源芯片,⑧脚电压该就是387V了(注:国家行业规定,电视整机功耗大于75W的电路上须强制设计PFC电路)。


关键词:康佳彩电
