检修创维25TM9000彩色电视无声无光,无字符显示
来源:本站整理  作者:佚名  2012-08-21 09:25:20

此机在晚上收看过程中突然发出一声类似小鞭炮爆破的声音后,电视机便无声无光,但电源指示灯亮。

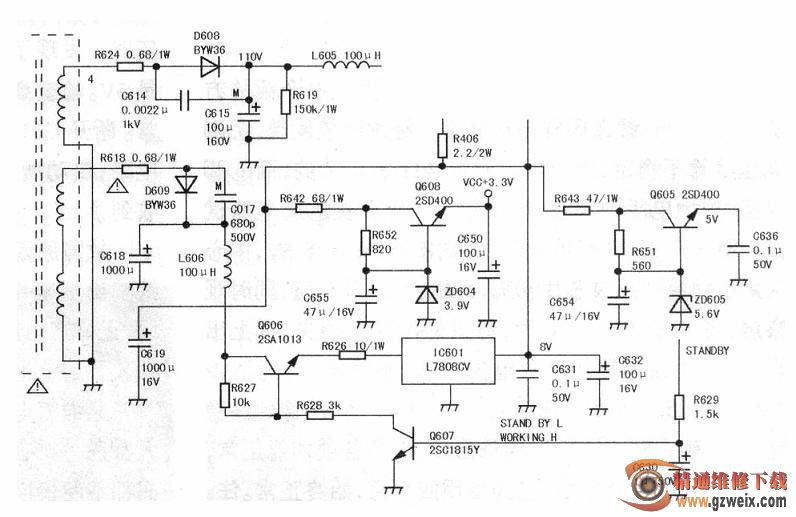

  分析认为该机多半是因机内开关电源初级+300V滤波电容,或开关电源输出电路中滤波电容,由于电压过高严重发热鼓顶而发出声音。也可能是行输出变压器或集成电路爆炸发出的声音。打开电视机后盖,目测300V滤波电容无鼓顶现象,其周围也没有变湿的迹象,说明基本正常。观察+B滤波电容C615(相关电路如图所示),发现其顶部已炸开,观察其余元件,包括开关电源输出电路各滤波电容、行输出变压器、场输出集成电路和伴音集成电路无色变、无焦痕、无裂隙,似安然无恙。难道C615爆炸只是本身有质量问题吗?要根除故障,必须找到原因,使机器彻底得到修复。

  首先,从开关电源上找原因。目测这部分电路无开焊、烧煳变色等异常现象。

  断开主开关,放掉存储在电容上的电荷,用万用表的R×1k挡在路测量各二、三极管的阻值,没有发现特别异常的元件。

  接着准备用假负载法对开关稳压电路做一个初步诊断,看其能否提供正常的工作电压。正准备断开给行输出电路的供电扼流圈L605,并在C615两端并联一只60W的白炽灯泡作假负载时,发现L605一端与电路焊接的敷铜线已变色且有一层灰白色的熏迹,连接L605和电路的焊点已经脱开,而C615就在此焊点附近,由此想到烧C615的原因可能就在这里。在家庭电器设备中,由于安装不牢靠常烧保险丝和保险盒,甚至引起火灾的现象时有发生,电容鼓顶爆破也合乎情理:由于扼流圈与电容C615间接触不良,接点间打火放电,产生大量的热,使触点的焊锡熔化、升温,C615的反复放电充电,也会导致其快速升温。当温升达到C615的承受极限时,必然会形成爆破态势。而其余电容安然无恙,显然也在情理之中,同时说明开关稳压电路有可能是正常的。用假负载法实际检验开关电源,+B电压为110V,且一直十分稳定。

  更换C615后,去掉假负载,接上行输出电路,通电试机,出现了正常大小的蓝屏,且有一清晰稳定的字符,接上有线电视,影像清晰如初,声音悦耳。
