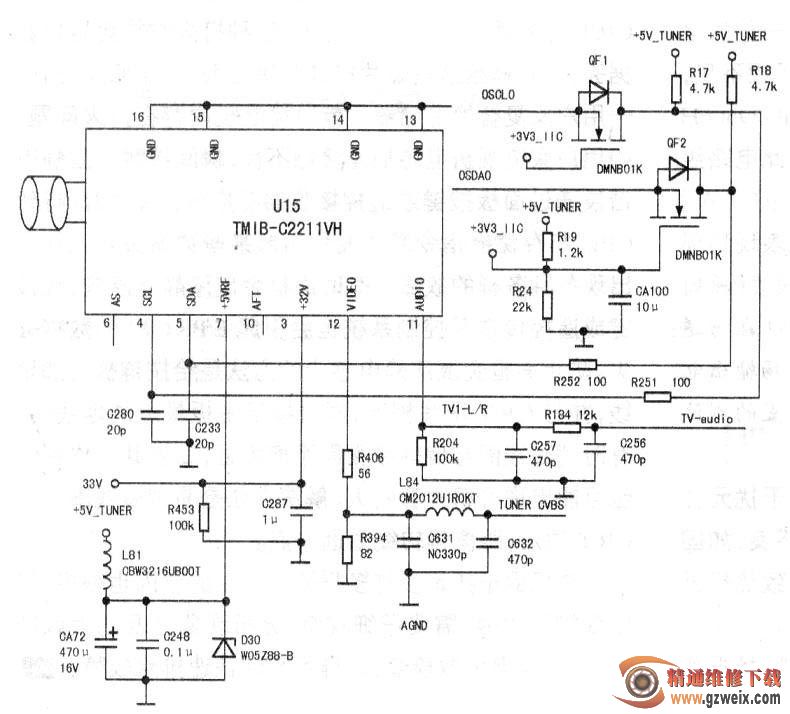

观察此机的AV正常，TV搜台时屏幕上有细小雪花点，说明该机图像中频信号处理电路通道基本正常，TV无图故障应是高频调谐器及其外部电路工作不正常。该机采用独立的高频调谐器，其电路结构与普通CRT彩电所采用的高频调谐器相似（见下图）。

　　首先检查高频调谐器正常工作所需要的外部条件，包括：+32V调谐电压．SDA、SCL总线信号，+5V电压。分别对其工作条件进行检测，发现高频调谐器⑤脚(SDA)总线电压在4.2V～4.6V间变化，④脚(SCL)总线在4.65V～4.86V间变化，而正常两脚电压跳变基本一致，都应在4.65V～4.85V之间变化，说明高频调谐器的SDA总线脚电压偏低。分别测高频调谐器的④、⑤脚对地反向阻值，④脚为753Ω，⑤脚为580Ω(正常为740Ω)明显偏低，怀疑高频调谐器内部或⑤脚外电路中有元件短路或漏电。该机高频调谐器的总线脚接有两只MOS管，断开⑤脚，在路测电压仍偏低为4.4V左右，说明高频头是正常的，查⑤脚外围元件C233及QF2 MOS管，发现C233贴片电容表面发黑，断开后测⑤脚对地阻值上升至734Ω，说明此电容有漏电现象，换上同规格电容后试机，搜台一切正常。
　　
　　注：根据经验，+5V不正常，搜台时黑屏；+32V异常，雪花点正常，只是无图像或漏台现象；总线电压不正常，雪花点发黑且细小。
