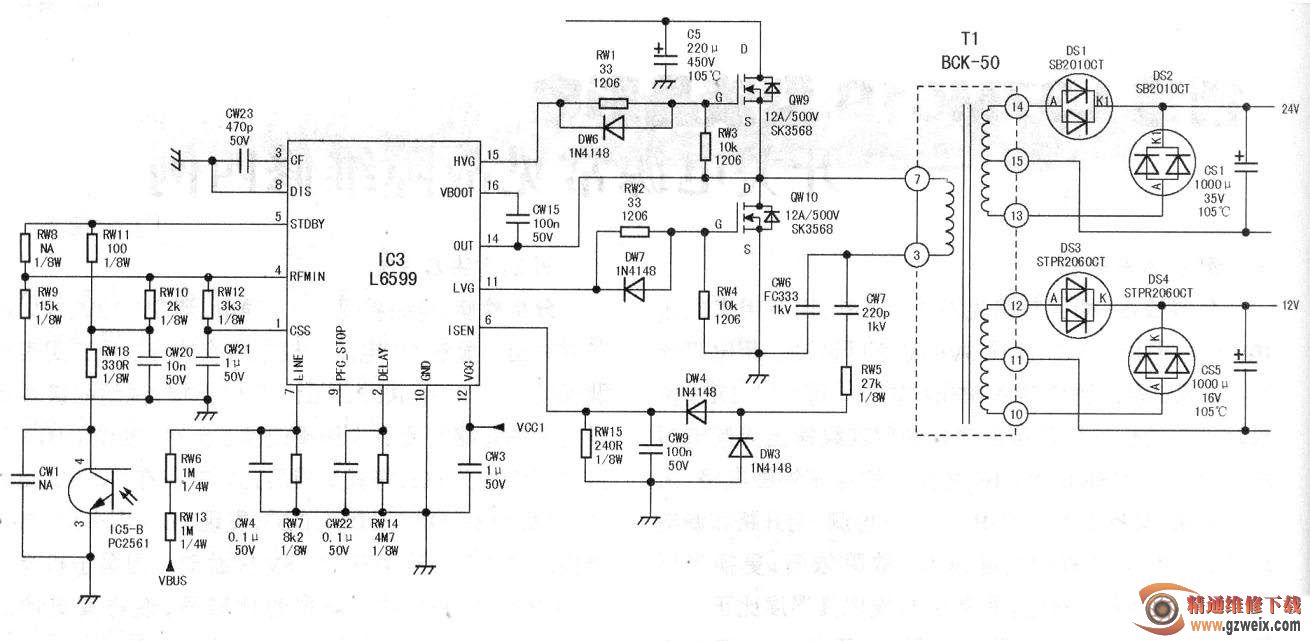

此机的相关电路见下图。通电试机，待机5V正常，无12V、24V。用万用表电压挡测电容C5(220μF/450V)两端电压为385V，说明PFC电路正常，故障应该在PWM电路或12V、24V输出电路中。用电阻挡测12V、24V输出无短路，用电压挡测PWM控制IC3(L6599)的(12)脚供电电压为12V，正常；测⑦脚输入电压检测脚为1.55V，正常，通电检测IC3的外围电路所有元件，未发之间变化，说明高频调谐器的SDA总线脚电压偏低。分别测高频调谐器的④、⑤脚对地反向阻值，④脚为753Ω，⑤脚为580Ω(正常为740Ω)明显偏低，怀疑高频调谐器内部或⑤脚外电路中有元件短路或漏电。该机高频调谐器的总线脚接有两只MOS管，断开⑤脚，在路测电压仍偏低为4.4V左右，说明高频头是正常的，查⑤脚外围元件C233及QF2 MOS管，发现C233贴片电容表面发黑，断开后测⑤脚对地阻值上升至734Ω，说明此电容有漏电现象，换上同规格电容后试机，搜台一切正常（注：根据经验，+5V不正常，搜台时黑屏；+32V异常，雪花点正常，只是无图像或漏台现象；总线电压不正常，雪花点发黑且细小）。现异常；更换IC3，故障依旧。难道振荡输出部分开路了？于是对Tl、半桥功放QW9、QW10、CW6（振荡电容）进行检测。拆下CW6(333/lkV)测量，发现已无容量。更换CW6后，故障排除。
