康佳SP29TM529高清彩电不存台
来源:本站整理  作者:佚名  2013-08-09 09:33:18

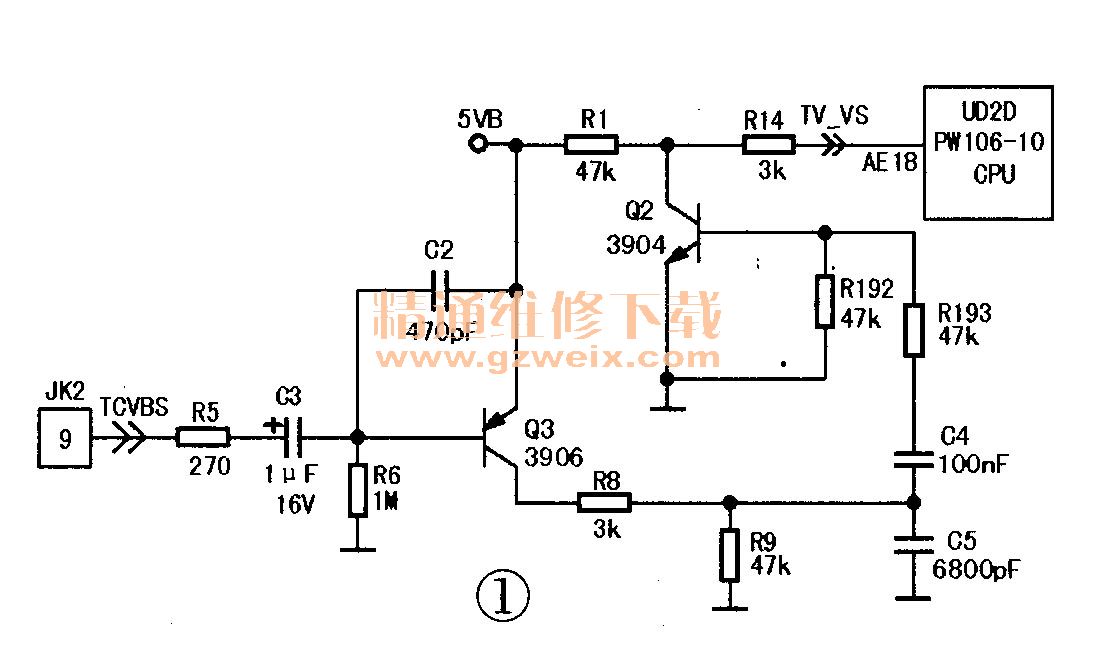

   分析检修:此机不论是手动选台还是自动快速搜台,都能看到图像,但最后都不存台。根据故障现象分析,应是CPU (PW106 -10)没有收到同步信号TV-VS。该部分电路如图1所示,TV的全电视信号TCVBS从插座JJK2的⑨脚输出,经Q3 , Q2等元件组成的同步脉冲形成电路后,得到TV同步信号,经电阻R14送往CPU的AE 18脚。测得Q3基极电压为5.2V(正常时约为4.7V),发射极电压为5V(正常),但集电极电压却为0V,明显不正常(正常值约为2.6V),怀疑Q3内部断路,更换Q3后开机,故障排除。
