康佳SP29TM529高清彩电有光栅,有伴音,但无图像
来源:本站整理  作者:佚名  2013-08-11 10:00:10

    该电视开机约两分钟后,有光栅,有伴音,但无图像,且遥控、键控均无效。
    分析检修:从遥控、键控均无效这一现象分析,应是CPU工作异常,于是首先测量数字板上的供电电压,发现开机后(图像正常)3.3V电压慢慢降为2.6V、1.8V电压慢慢降为1.4V,这时图像消失。关机后测3.3V与1.8V供电输出端对地阻值,未发现异常。

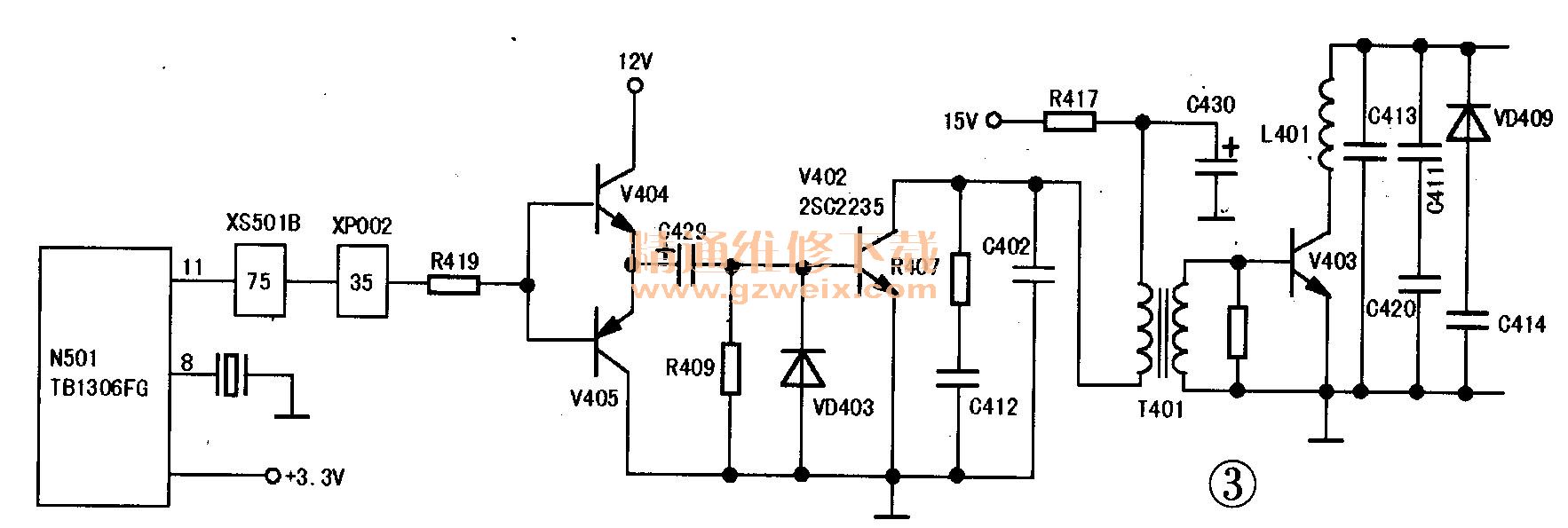

    检测3.3V与1.8V电压输出电路,如图3所示,二次开机后,Q17导通,Q32随即饱和导通,开关电源输出的5V-MCU电压经Q32的e,c极后,分别送给低压差稳压块UD 15(AMS1117 -1.8),UD16(AMS1117 -3.3)的输入端,稳压后输出V18SW和V33SW电压,再经各自的滤波电路后输出1.8VA,1.8VD与3.3VA、3.3VD电压。因3.3V与1.8V电压均降低,故怀疑Q32的热稳定性差,换新后试机,故障排除。
