检修春兰KFD-70LW型柜式空调器一开机过欠压指示灯E4马上就亮故障
来源:本站整理  作者:佚名  2012-03-26 19:39:31

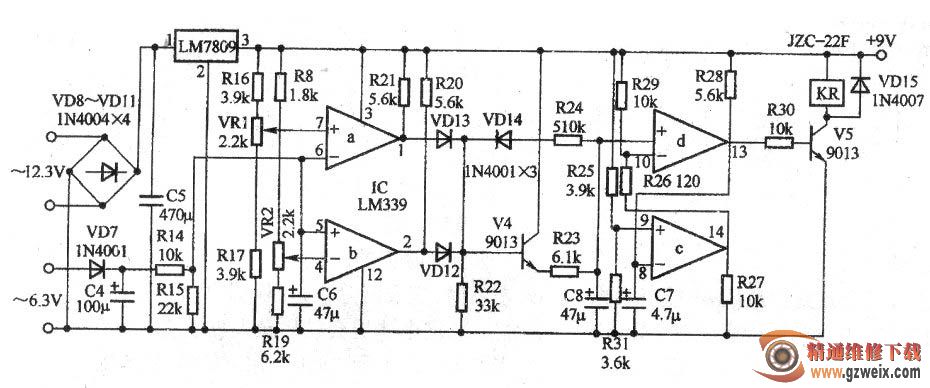

此现象为典型的过压、欠压保护电路故障。当电源电压过高或过低时,应有一个延时过程,过欠压保护电路进行保护。经测量,证实电源电压正常。春兰KFD-70LW型柜式空调器过欠压保护电路如图所示。

  该电路以LM339四比较器为核心,运放a和运放b构成过欠压双限比较电路。VR2和VR1分别为整定阈值调整元件,使电源电压波动范围控制在±10%以内。当电源电压过高或过低时,运放的③脚和⑤脚电压随之升高或降低,超过阈值电压时,运放的①脚或②脚由低电平翻转为高电平。此时+9V电压使V4饱和导通,经R23对电容C8充电延时,其电位逐渐上升,致使运放a的(13)脚由低电平转为高电平,继而使开关管v5导通。继电器KR吸合。串联在压缩机运行绕组中的常闭触点随之断开,使空调器停止工作,从而实现对空调器的过欠压保护。RC延时电路用于防止电压的瞬间干扰造成继电器误动作。

  此故障应从延时电路往后检查,如延时电容C8是否开路,集成电路LM339是否损坏,开关管V5的c、e极是否短路,继电器KR的常开触点是否粘连等。这些都会引起过欠压保护电路失灵,使空调器无法工作。

  断开空调器电源,首先测量发现继电器KR的常开触点并没有粘连,说明继电器正常;接着测得开关管V5的c、e极的电阻为零,说明三极管V5已经击穿短路,造成了整机无法运行的故障。

  更换同型号开关管V5,为了防止在通电检测过程中造成“二次”故障及防止压缩机频繁启动,先将室内、外信号电源连接线由接线端子处断开。空调器通电后,发现过欠压指示灯不亮,说明过欠压保护电路工作正常。切断空调器电源,将室内外信号电源连接线按标记接好,重新开机,空调器工作正常。
