一台长虹LT46630F液晶彩电（LS30机芯），无规律自动关机。
    分析检修：用户称：该机有时正常工作十多分钟就自动关机，有时正常工作三四个小时才自动关机，并且一旦自动关机后立即再开机，无反应，大约过半小时后又能开机，随后又会自动关机。
    在故障出现时，测得电源板副电源输出的待机5V电压正常，但主电源无24V电压输出；二次开机时，电源板（型号为R -HS180P -3HF01）上ON-OFF端有高低电平变化，这说明主板控制正常。为进一步确认故障范围，拆下电源板与主板的连接排线，在24V输出端接上35W/36V灯泡作假负载，然后用一只1kΩ的电阻跨接在5VSB与ON-OFF端上，强制开机，主电源仍无24V电压输出，由此确定故障在电源电路中。

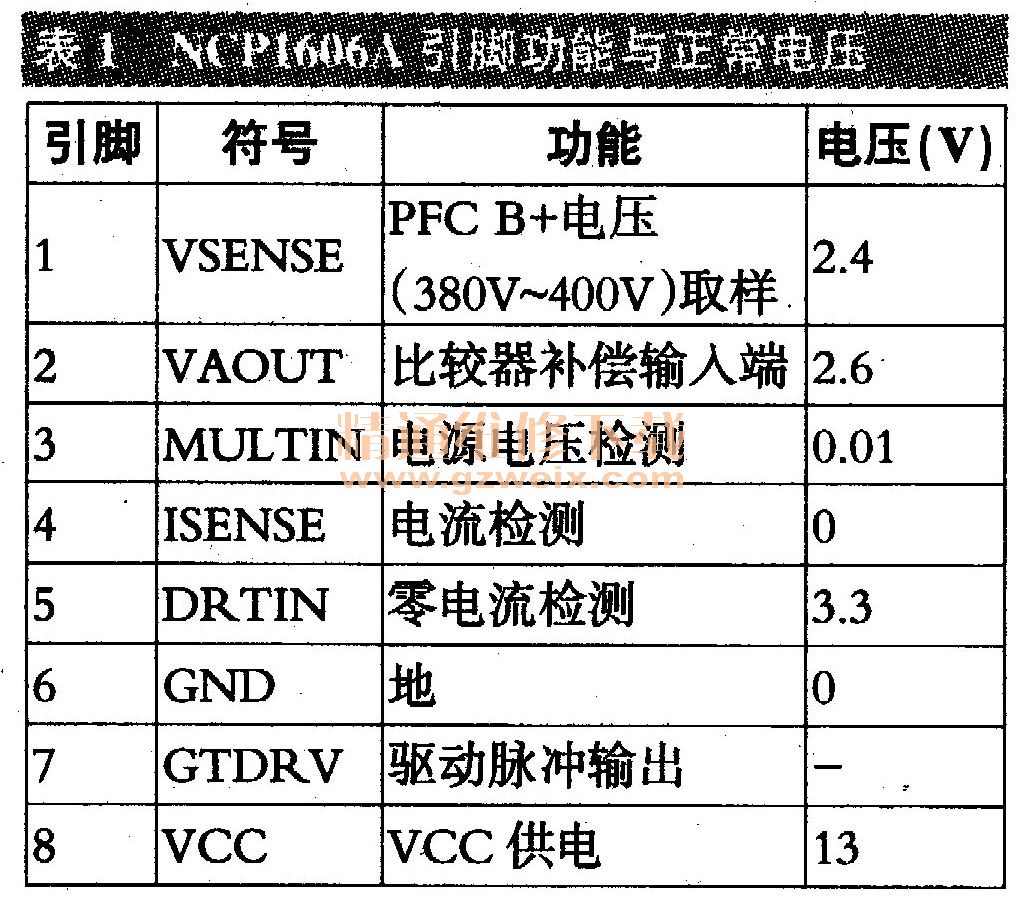

    检查24V整流滤波电路，未见异常，于是转向检查电源初级部分。测到PFC电压约为364V，明显偏低，这应是主电源不工作的原因。该机PFC控制芯片采用NCP1606B（U201）加图6所示。U201的引脚功能与正常电压见表1。


    由于该机故障具有不定时性，因此怀疑PFC电路存在漏电现象，或者某元件变质，致使U201的工作状态变化，从而导致输出电压偏低，于是重点检查U201的①脚外接的大阻值取样电阻R208～R211（阻值均为684kΩ）。拆下这三只电阻检测，均正常。接下来除去这三只电阻焊盘周围的粘胶，并用洗板水洗去线路上的污物，最后用吹风机吹干线路板，装回这几只电阻试机，PFC电压升至392V。插好电源板与主板的连线，长时间试机，故障不再出现。
    分析认为，该机故障原因应是R208～R211中某只焊盘因受潮而漏电妥引起U201的①脚电压变高，U201误以为PFC B＋输出电压偏高，在内部电路的作用下，⑦脚输出的脉冲占空比下降，从而导致PFCB＋电压低于正常值。
    R406～R408与R409对PFCB＋电压进行分压，并送给三端精密稳压器U402 （TL431）的①脚（R极）。正常时，U402的①脚电压高于2.5V 、 U402的②、③脚内部电路导通，则三极管Q402导通，主电源控制芯片SSC620S （U401）的②脚（VCC）得电，主电源启动工作，输出＋24V电压。若PFC B＋电压降低，则U402的①脚电压也会随之降低，当U402的①脚电压低于2.5V时，U402的②、③脚内部电路截止，Q402截止，U401的②脚失电，主电源停止工作，整机进入PFC欠压保护状态，从而表现为自动关机现象。
