一台乐华LCD32MO9液晶彩电，开机后声音正常，但图像非常暗淡，且三四分钟后自动关机。

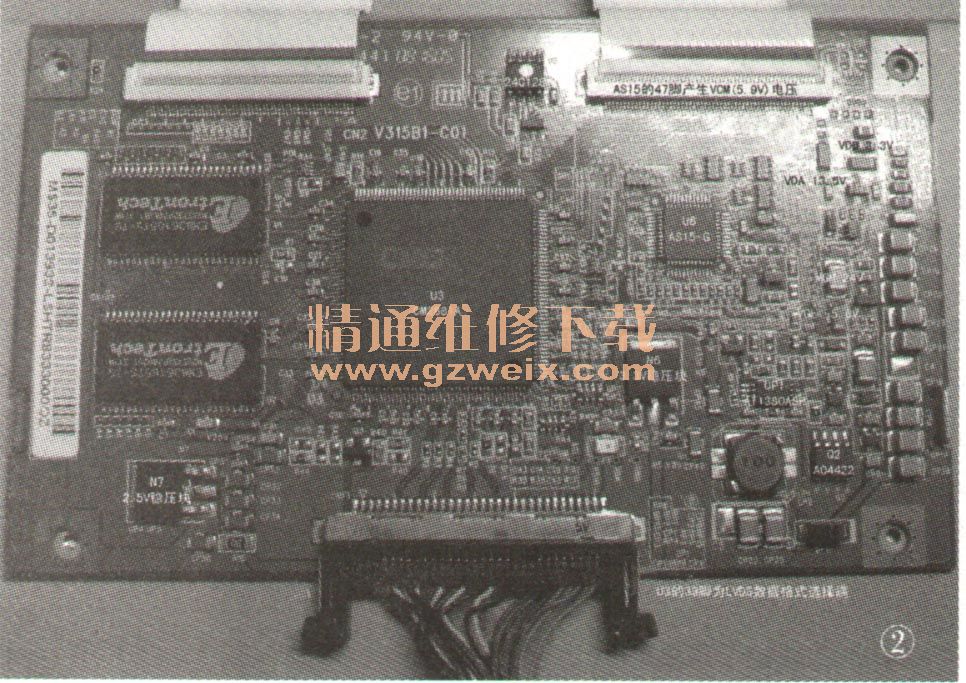

    分析检修：拆开后盖，上电试机，背光亮度正常，看来图像暗淡的故障部位应在逻辑板或液晶屏中。该机配用奇美V315Bl -L06屏，所用逻辑板垫号是V315Bl -LO1，如图2所示。

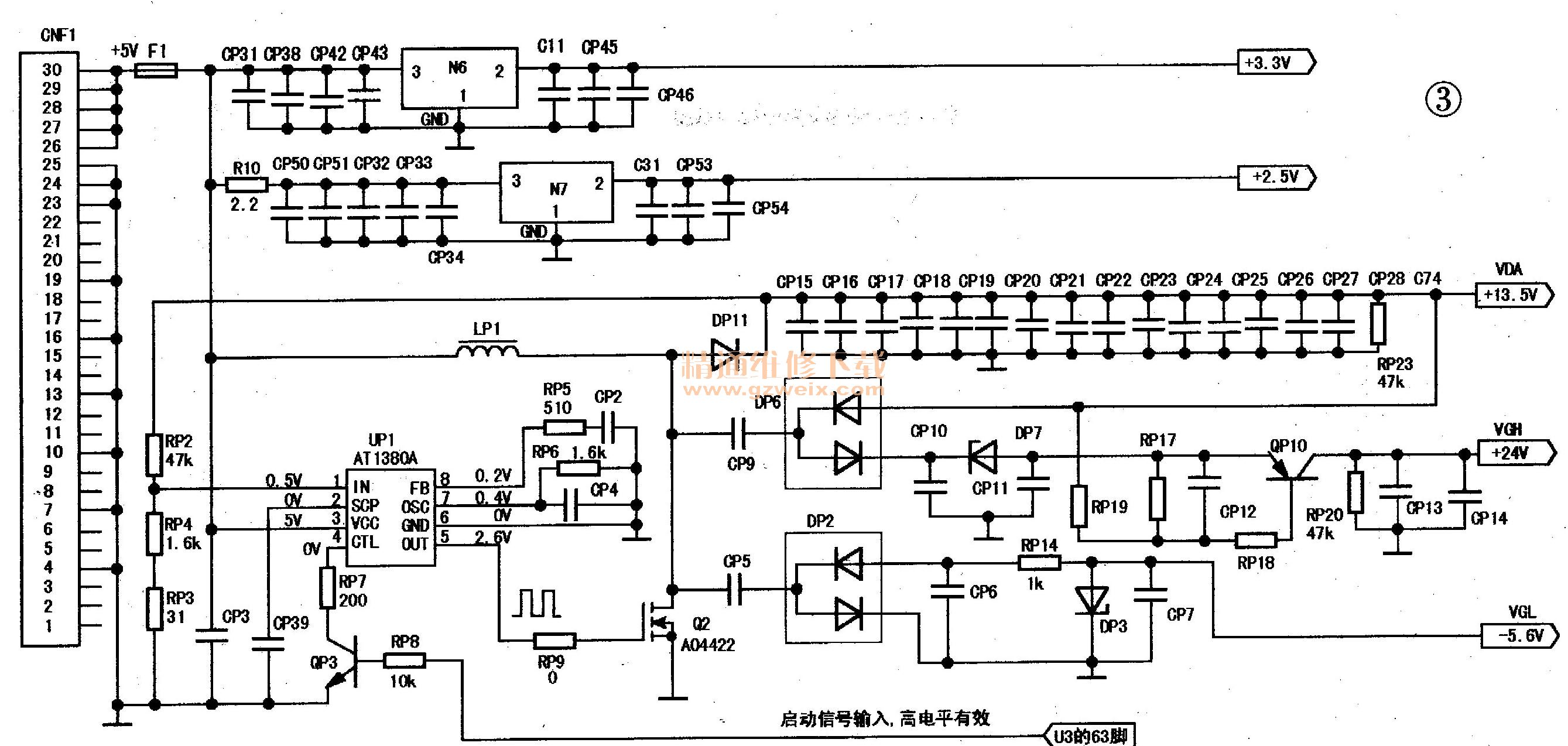

    该型逻辑板的VDA、VGH、VGL电压形成电路如图3所示，当U3 （CM2681A）的63脚输出高电平（3.3V）时，三极管QP3导通，则UP1 （AT1380A）的④脚为低电平（0V）、UP1内部振荡电路起振，从⑤脚输出驱动脉冲，Q2工作于开关状态，在储能电感LP1及后级整流、滤波电路的作用下，输出VDA、VGH、VGL电压。

    在试机中发现，上屏电压只有3.4V，低于正常值5V，并且上屏电压仍在缓慢下降，当降至2.8V时，电视自动关机。从实测数据看，该机的图像暗淡与自动关机均是由上屏电压过低引起的。拔下上屏线试机，主板输出的＋5V上屏电压稳定，这说明逻辑板上有短路现象。在试机中，用手摸逻辑板上各芯片的表面温度，发现伽马校正芯片AS15-G（U6）温度升高较快，判定U6有问题，换新后故障排除。
