松下TX-32LE液晶彩电自动关机故障检修
来源:本站整理  作者:佚名  2015-08-25 05:15:44

    一台松下(Panasonic) TX -32LE8M液晶彩电(用户说该机是从新加坡带回来的,产地是马来西亚),不定时自动关机。
    分检检修:试机,图像、声音均正常,约20分钟后自动关机,红色指示灯闪烁,初步判断故障系保护电路起控所致。拆机检查,电源板和主板上均有焊过的痕迹,估计前一位师傅判断板上有接触不良现象。
    首先查看电源板,发现该机电源板由PFC电路和一个开关电源电路组成。该开关电源电路在开机时输出24V电压,待机时输出15V~18V电压。另外,板上输出的待机电源6V电压以及3.3V、8V、12V、30V电压均是由24V(或15V~18V电压)变换得到。
    通电测得电源板输出的24V及6V、3.3V、8V、12V、30V电压均正常。在故障出现时,6V与3.3V电压正常,但8V、12V、34V电压均下降为0V。测量电源板与主板相连插座的各脚电压,发现有两个脚的电压在正常时为0V,自动关机时升到2.6V后又慢慢下降,估计这两个脚的功能应是待机控制或保护信号输入。断开电源板上的这两脚连线后试机,仍自动关机,看来故障点在主板上。

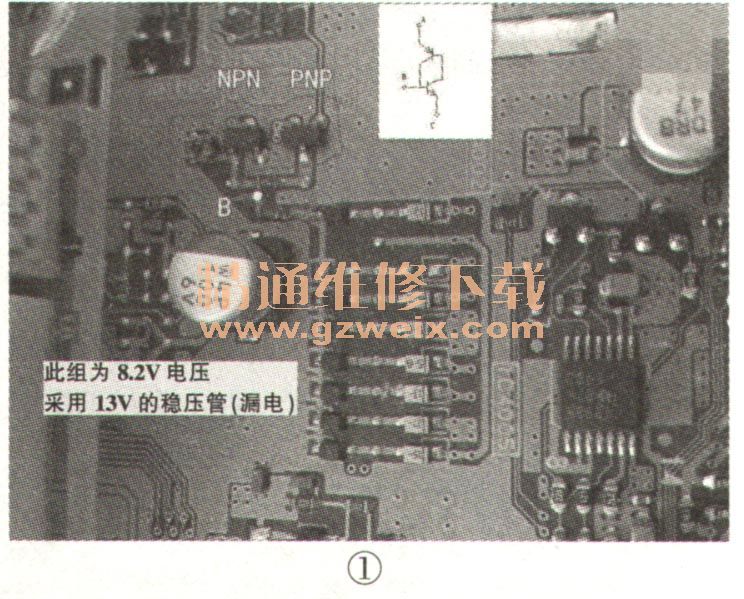

    顺着这两脚查找,发现其线路与主板上的一排稳压二极管和一对三极管相通,如图1所示,看来这应是保护电路。那对三极管组成可控硅电路,稳压二极管为过压检测二极管。从稳压二极管的数量看,该机主板设有7路电压过压保护电路。

    开机后,测得B点电压在0V0.5V间波动,当到达0.6V时,彩电自动关机。依次断开这7路电压保护电路中的稳压二极管,发现当断开8.2V电压过压保护电路后,不再出现自动关机现象。检查该保护电路,发现其稳压二极管的稳压值为13V。悬空该稳压二极管的一个引脚,用指针万用表测量其正反向阻值,发现其反向阻值为数十千欧姆,且有明显波动现象,判断该器件漏电。由于笔者手头没有13V稳压二极管,于是用一只6.2V与6.8V的稳压二极管串联,换下漏电的稳压管,通电试机,故障排除,且这时B点电压一直保持为0V。
