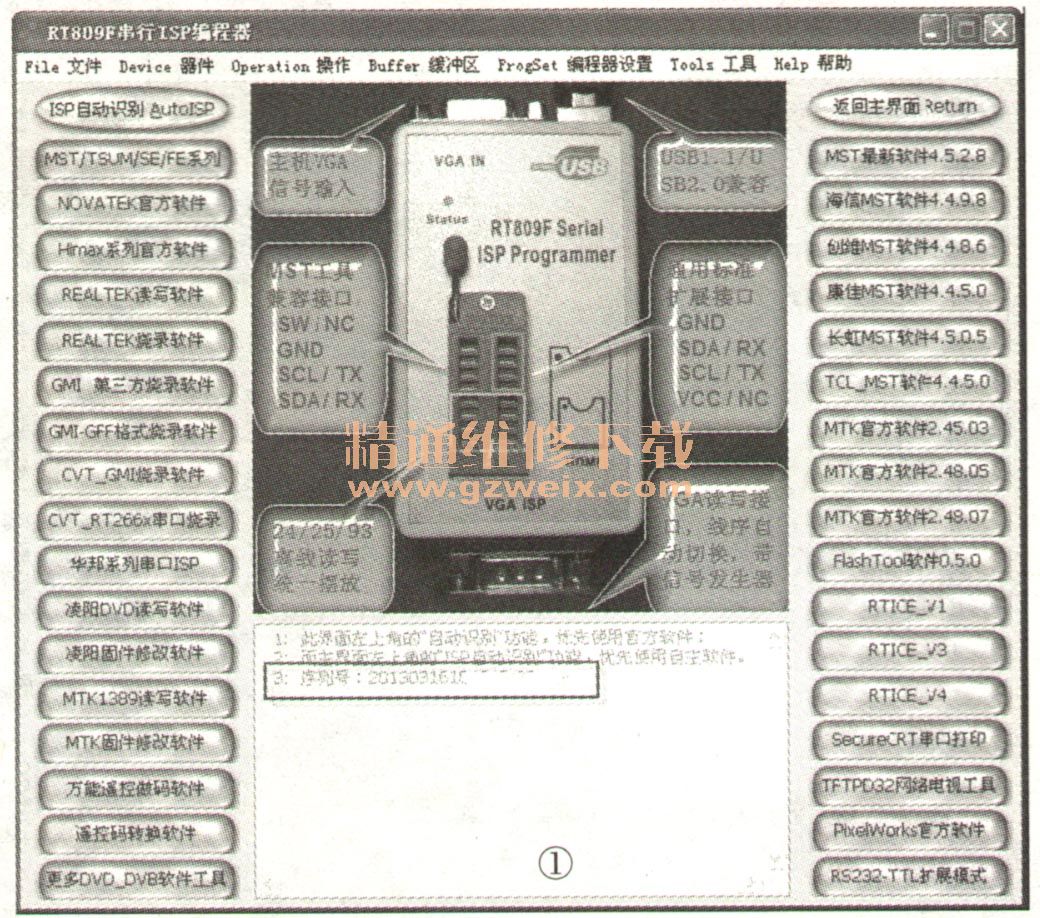

RT809F型串行ISP编程器是一款功能编程器，可对多系列BIOS芯片、24系列EEPROM存储器、25或26系列FLASH存储器、93全系列MicroWire总线存储器等进行读写操作，支持多种芯片方案的液晶彩电、彩显主板（含市售的万能主板）在线读写或离线读写固件程序，并支持中九卫星接收机（包括国芯、海尔、华亚、NEC等机芯方案）的在线升级与软件修复。该编程器的软件操作界面如图1所示。

    该编程器采用USB 1.1 /2.0兼容的高速接口，稳定可靠，适用范围广，现已广泛用于液晶彩电、彩显的软件升级，以及开机打印信息读取，现对其使用进行介绍。
    提示：1.ISP是英文In system program的缩写，中文意思是在线编程，属于单片机的升级方式之一（另一种方式是并行编程）。近几年生产的液晶彩电主板大都支持ISP，但少部分芯片（如MTV312、MTV512等）在进行ISP操作时，须先知道此芯片在烧录时设定的安全码。
      2. BIOS表示基本输入、输出系统，BIOS芯片一般为EEPROM（电擦除只读存储器）或Flash ROM（闪速存储器），其内部只能存储固件程序，没有控制部件，多用于电脑主板上，早期液晶驱动板上也安装有，但近年生产的液晶驱动板已经不使用这类芯片了。常用MCU多为PLCC44封装或TQFP-48封装，BIOS芯片多为DIP8、SOP8、SOP16、PLCC- 32、  TSOP32VSOP32、TSOP40、TSOP48封装。

    一、驱动软件的安装方法

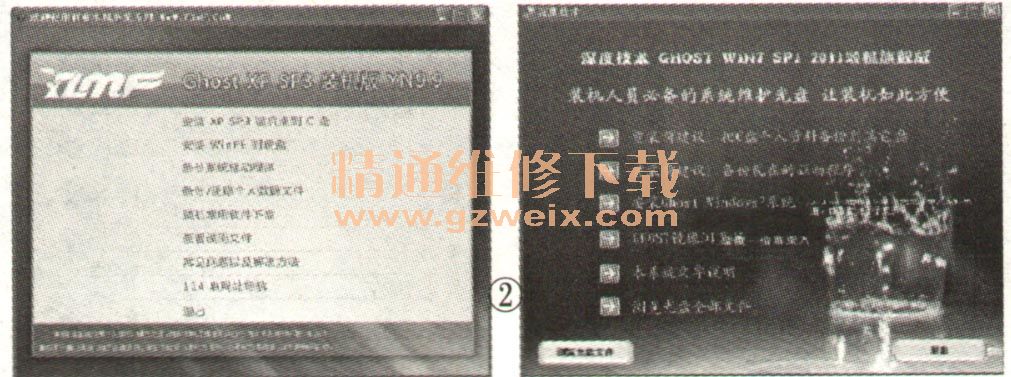

    在安装驱动软件前，需检查电脑的软硬件环境。虽然该编程器软件兼容32位或者64位的XP、WIN7操作系统，但推荐使用WIN7 SP1深度技术GHOST版或者XP SP3雨林木风YN9.9版，如图2所示。如果多次安装驱动软件仍不成功，建议重新安装一个干净的GHOST系统再试。

    另外，某些杀毒软件会误判该驱动软件带有病毒并出现警告提示，这时可关闭杀毒软件后再安装，或者将编程器软件加入到信任列表（白名单）。
    在电脑硬件方面，推荐使用INTEL芯片组的主板，因为该类主板性能好，运行稳定。编程器与电脑相连的USB线，建议插在电脑主板板载的USB1.1或USB2.0接口中，尽量不要插在电脑前置USB口，因为板载的更稳定。另外，推荐使用编程器配套的USB线，因为普通USB线传输信号可能不稳定。
    接下来安装驱动软件，具体步骤如下：先双击如图3所示的RT809F安装软件包。如果这时出现如图4所示对话框，请选择“允许此程序执行”、“记住我的选择”，最后点击“确定”按钮即可。需注意的是，在安装驱动软件时，不能连接编程器。

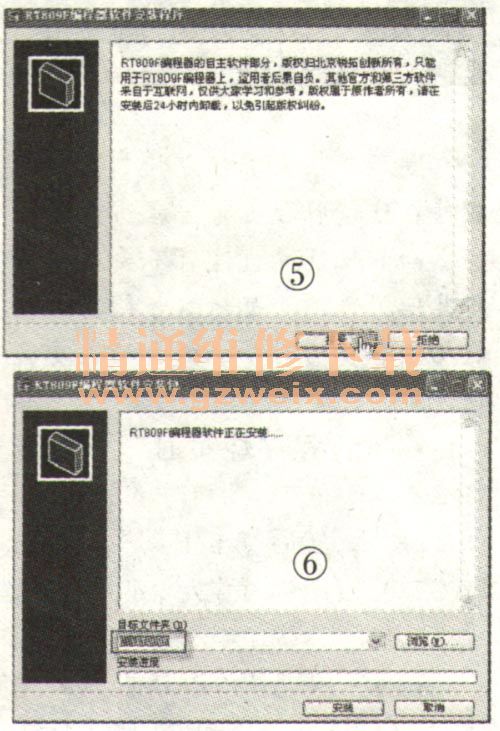

    接下来会出现安装界面，如图5所示，点击“接受”按钮，随后按照提示，点击“下一步”按钮安装即可。驱动程序的默认安装路径是“C:\RT809F”，如图6所示，这个安装路径最好不要修改。

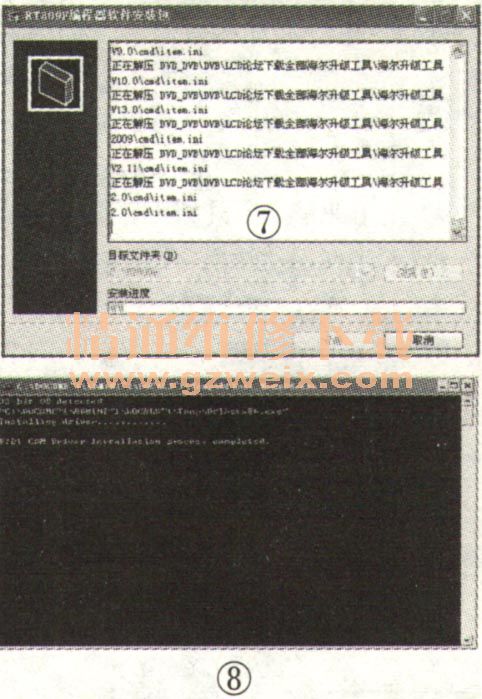

    在驱动程序安装过程中，窗口中会显示解压文件的路径与名称，并在下方显示进度条，如图7所示。在安装结束前会自动弹出如图8所示窗口，待驱动程序成功后，窗口会自动消失。如果此时编程器已连接在电脑的USB口上，则窗口不会消失，这时需拔下编程器。

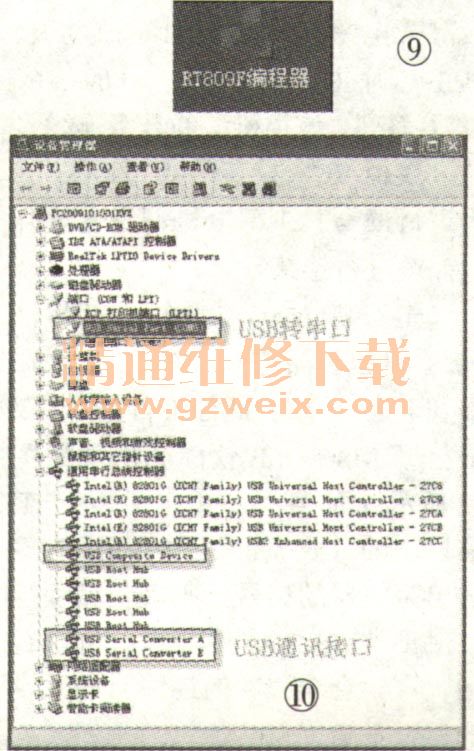

    软件安装完成后，桌面上会出现“RT809F编程器”快捷方式图标，如图9所示。连接上编程器，点击“我的电脑”、属性。硬件＊设备管理器，即可在“端口”中看到USB转接口图标一，并在“通用串行总线控制器”中看到USB通讯接口，如图10所示。如果不能在设备管理器中看到上述信息，表明驱动程序安装失败，这时需拔下编程器，重新安装驱动软件。
