长虹60Q3R型液晶彩电,黑屏,声音正常
来源:家电维修  作者:佚名  2018-11-15 08:33:52

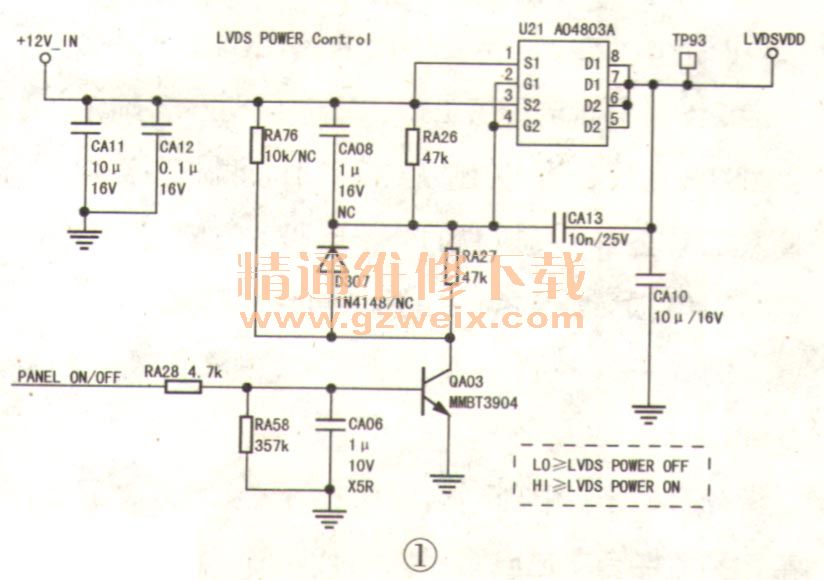

    分析检修:声音正常,表明主板图像通道及功放电路工作正常,故障部位应在TCON板或背光电路中。首先测量上屏电压供电块U21⑤~⑧脚电压为12V(如图1所示),正常;然后拔下上屏线再重新插上,并检查上屏插座JPA1信号通道,未发现异常。转向测量电源板(型号:HSL35/20S-1S52A7-L),发现背光LED驱动电压为0V,但背光控制正常。继续测量,PFC电压为320V,说明PFC电路未工作。检查PFC电路,发现二极管D201(MUR460)击穿,失去升压作用,从而导致LED控制集成块U501①脚的PFC检测电压异常,U501无驱动脉冲输出,背光不亮。更换D201后开机,故障排除。
