随着人民生活水平的不断提高，全自动洗衣机已经进入百姓家庭。下面介绍全自动洗衣机的主要零部件的识别和故障检测方法。全自动洗衣机包括全自动波轮式洗衣机和全自动滚筒式洗衣机，下面分别进行介绍。

一、波轮式洗衣机

    1．进水阀

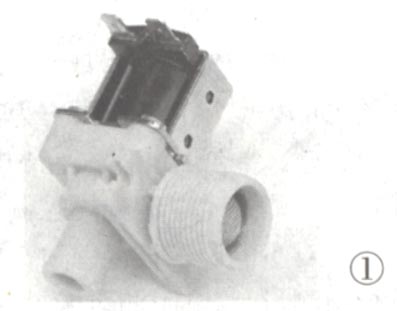

    进水阀的主要作用就是给洗衣机进水，又叫注水阀。进水阀主要由进水阀和电磁铁组成，如图1所示。

    进水阀异常一般会引起不进水，进水不止或进水慢的故障；若严重短路，还会烧毁电脑板上的进水可控硅。

    进水阀的判断方法：用万用表测电磁阀线圈两端的阻值，正常值为4kΩ－4.5kΩ，如果为零或为无穷大均表示进水阀损坏。还有一种方法是给进水阀加电（一般都是AC220V电压），听进水阀有无“嗡嗡”声，或感觉有无震动感，如果有则说明进水阀基本正常。

    2．水位开关
    水位开关也叫水位传感器。它的作用就是检测盛水桶里面的水位高低情况。常见水位开关如图2所示。

    水位开关出故障会引起进水不止，排水不净就脱水，或不脱水。

    故障判断方法：用数字万用表的蜂鸣器挡，表笔接COM端与ON端，把嘴对准软管接口吹气，若能听到开关内有“咔嚓”声并且蜂鸣器鸣叫，说明水位开关基本正常；若有“咔嚓”声但显示数字不稳定说明水位开关内部接触不良。若不能听到“咔嚓”声，说明水位开关内部损坏。

    3．排水电磁阀
    排水电磁阀又叫排水牵引器，其作用是为洗衣机排水。排水电磁阀外形如图3所示，其供电有直流和交流之分。

    排水阀异常一般会引起不排水，排水缓慢，或排水不止。

    排水牵引器的好坏判断方法：用手把牵引器的排水拉杆拉到最大位置，然后给牵引器加电，排水拉杆会慢慢缩回到初始位置，如果加电不往回缩或缩到一半就不动作了，并听到里面齿轮响，说明排水牵引器有问题。

    4．离合器
    离合器是全自动洗衣机的重要组成部分，是完成洗涤、脱水、刹车动作的主要执行机构。离合器有两种，一种是不能减速的离合器（已被淘汰），另一种是减速离合器，其实物如图4所示。减速离合器不仅可以降低洗涤期间电机的转速，还可增加力矩，即在洗涤和漂洗时的低速大力矩双向转动，而在脱水时高速单向转动。

    离合器有问题时会造成漏水、噪声大、不能洗涤或脱水转速低等故障。

    5．安全开关
    安全开关也叫盖开关，如图5所示。它的功能就是需要脱水时，只有把桶盖盖严，该开关才会接通，电动机才会运转。若脱水期间洗衣机上盖没有盖好，盖开关断开，切断电动机的供电回路，则电机停转。

    在桶盖盖好时，安全开关的静动触点之间的阻值接近0Ω，打开桶盖时阻值为无穷大。若阻值始终为无穷大，则说明触点没有吸合；始终为0Ω，则说明触点粘连。

    若安全开关异常，在脱水状态排完水后，脱水电动机不运转，或洗衣机发出报警等。

    6．吊杆
    全自动洗衣机的盛水桶通过四根吊杆悬挂在箱体上端四个角上。吊杆实物如图6所示。

    吊杆异常会造成盛水桶和洗衣桶倾斜，运转时噪声大，或脱水时内外两桶碰撞，造成不能脱水。

    7．电动机
    电动机是一种电能转换为机械能的装置，全自动洗衣机采用洗涤脱水一体电动机。
    电动机出故障后通常会出现通电后不能启动，或启动困难，启动后转速低等现象。
    8．电脑板
    洗衣机的电脑板是洗衣机的控制中心，如图7所示，通过它可以完成洗衣机的所有操作和执行指令。若电脑板损坏，在不能进行元件级维修的情况下，可整体更换，但在更换电脑板之前，一定要确认负载没有短路现象，如果盲目更换，可能会造成电脑板的二次损坏。

二、滚筒洗衣机

      1．盛水桶
    盛水桶的作用一是存放洗涤液，二是支撑内筒。盛水桶由外筒、外筒前盖、门密封圈、外筒叉形架和外筒配重块等组成。

    配重块的材质通常为铸铁或泥凝土，起稳定作用，保证洗衣机稳固不摇晃，并减小运转时的噪音。

    盛水桶异常一般会出现漏水、噪声大等故障现象，通过肉眼观察即可判断。

    2．电机
    电机为洗衣机工作动力部件，洗衣机的洗涤与甩干都是靠电机来实现的。

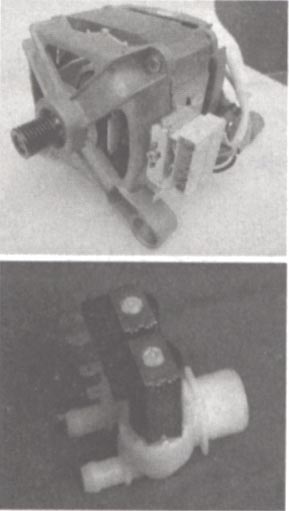

    滚筒式洗衣机一般采用变频电机。变频电机又称集成控制器电机，它是通过变频驱动板改变运转频率，从而达到不同转速，其外形如图8所示。

    电机异常的主要故障现象是噪声大、不甩干、不滚筒等。

    3．进水电磁阀
进水电磁阀是控制洗衣机进水的元件，它的工作状态受电脑板控制，其实物如图9所示。

    电磁阀一般分单阀、双阀和多阀几类。电磁阀的常见故障为不进水或进水不止。电磁阀线圈的直流电阻通常为3kΩ－5kΩ，用万用表测量其阻值就可以判断其好坏。

    4．水位开关
    水位开关是用于控制洗衣机进水量的多少，在排水的时候用来检测水位情况，以实现进水及甩干等功能，其外形如图10所示。

    水位开关安装在洗衣机的上部，固定在壳体上，水位开关的气室口通过压力软管和集气阀软管连通到集气阀，然后通过外筒、泵软管连通到外筒底部。

    水位开关常见故障有：不进水，进水不止，或边进水边排水等。
