海信HDP2976型高清彩电开机有图有声，随后显示无信号；有时开机后图声正常随后无彩色；有时图像变成马赛克固定不动，按压数字板显示单色（单红、单绿）马赛克，故障千奇百怪。

　　该机数字板上集成块采用HTV180和TB1306B，TV中放采用LA75503。参考其他图纸找到LA75503结构，其视频输出为④脚，经一只C1815放大后，从其发射极输出至XS501(11)脚，再送到数字板上。测XS501(11)脚电压为3V左右，说明TV无信号送往数字板。输入VGA信号，仍是黑屏，无图无声，和TV状态一样，分析HTV180存在故障的可能性较大。

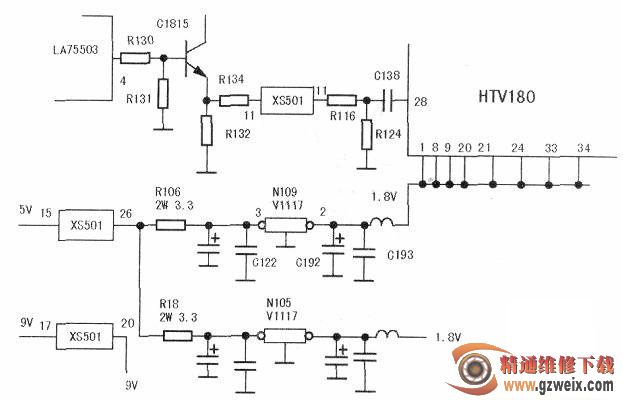

　　由于无HTV180资料，维修数码板难度很大。长时间停机后再开机有图有声，敲击数字板，画面分别显示红、绿、蓝单色马赛克画面或无图像黑屏，故障明显是在数字板上。本着先易后难原则，等一段时间后再开机，在有图像时，测数字板上供电电压全部正常。故障出现时，测数字板上的电压，发现查数字板上稳压器N109输出电压仅0.58V，正常应当为1.8V。N109输入电压来自5V，5V电压经两只2W大电阻分别送往N105、N109的电压输入端，稳压后输出1.8V电压。顺着N109查1.8V降为0.58V原因。仔细看数字板上N109经C193滤波后通过Ll01送至HTV180的各脚，电压均为0.58V左右。N109与N105-样均为1117稳压器，输出电压均为1.8V，而现在N109输出却是0.58V，说明N109不良或后边有短路存在。补焊N109各脚，加电试机，图声光栅出现，敲击数字板图像很稳定，N109输出电压1.8V也稳定，相关电路见下图。长时间试机，故障不再出现。
