首先开机测试，发现在USB状态下，USB的画面正常，而“时光再现”却无法打开。根据PVR板的信号流程图，我们可以判断问题是在“时光再现”模块。

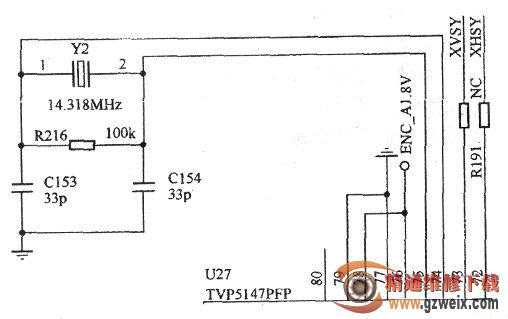

　　首先，检测数字板是否将数字信号输入到U27进行A/D转换。测试输入到U27的耦合电容C149处有正常的数字信号波形，但是U27输出的数字信号波形不正常，可知问题出在U27上。于是检测U27工作条件，3.3V和1.8V的模拟和数字供电都正常，IIC总线和复位电压都没有问题，测试晶振发现只有直流电平，没有振荡的波形，于是测试晶振的对地电阻，也没有异常。代换U27后，开机测试，故障依旧。最终决定代换晶振的外接元件，当代换R216后，开机测试，故障排除。相关电路见下图所示。
