创维49E6200型液晶电视,背光不亮
来源:本站整理  作者:佚名  2019-02-19 09:25:47

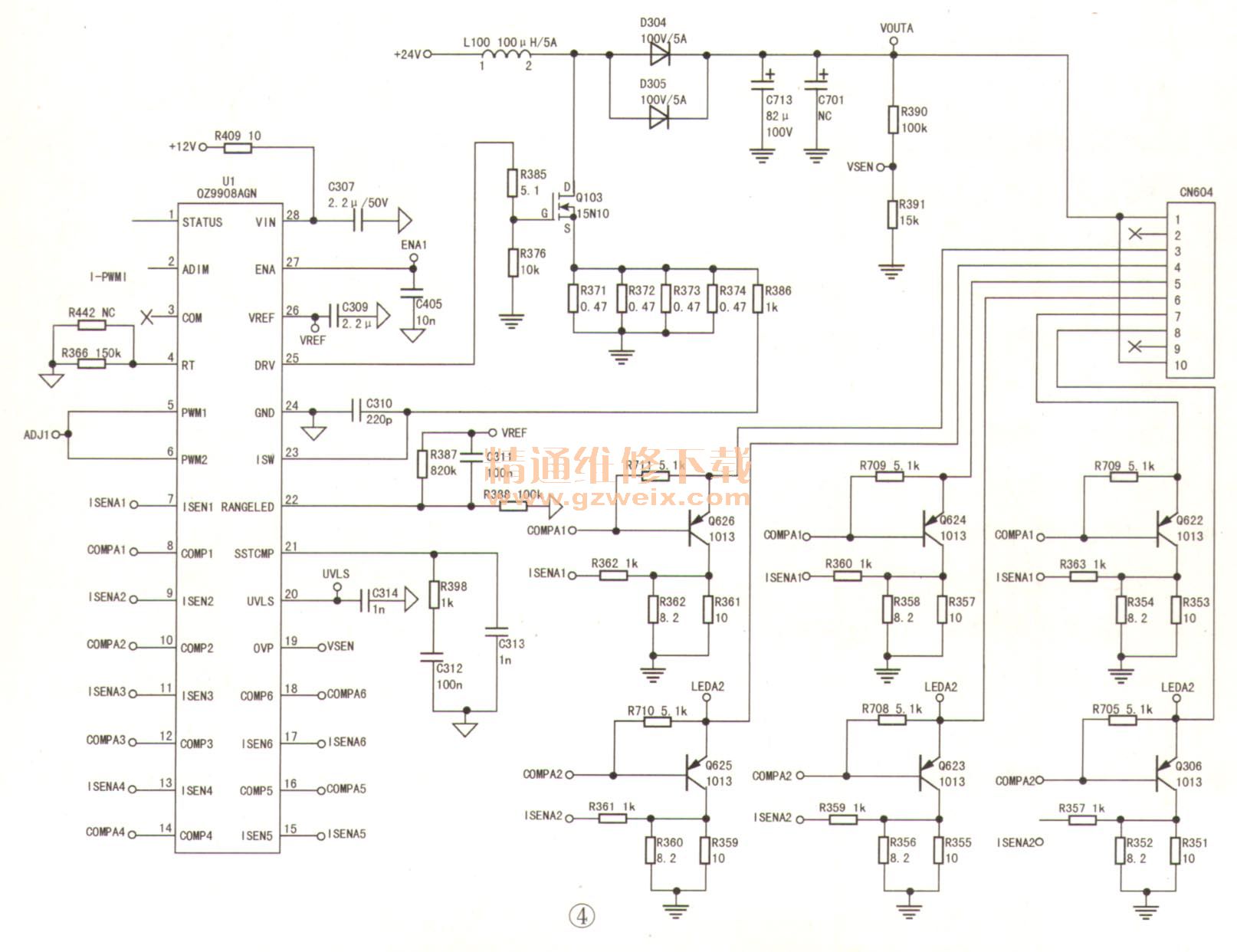

    分析检修:该机电源二合一板型号为168P-L4NO 11-03、FA5696为PFC校IE芯片,NCP1251为主电源芯片,采用两块OZ9908作背光控制。主电源输出24V和12V供给背光电路,其中,12V通过R409供给U1(OZ9908AGN)28脚,如图4所示;24V供给由L100、D304、D305、C713、C701、Q013组成的升压电路,得到60V电压,通过CN604供给灯串(另一路升压电路由Q101、L200、D302、D303、C704、C706组成,输出电压通过CN605供给灯串)。

    通电瞬间,测量CN604的①、⑩脚电压只有25V,说明升压电路没有工作。测量U1 28脚12V供电正常,②脚模拟调光信号输入端电压为2.7V,⑤、⑥脚背光亮度控制输入端电压为2.7V ,27脚(使能)电压为2.7V,表明主板送来的控制信号正常;但26脚(VKEF,内部5V基准电压输出端)电压仅为2.1V,显然异常。代换26脚外接电容无效,由此判断U1有故障。将U1换新后试机,故障排除。
