观察此机开机电源灯亮，2、3秒后电源灯闪烁，无图像，无高压建立声音，也没有听到消磁动作。按下电源开关，电源灯不受控，无法开／关机。

　　开盖取出屏蔽铁壳，拆下线路板底的铁壳，通电检测整机工作状态，测量电源各路输出电压，灯丝电压为7V、小信号电压为14V、场电压为-14V、B+电压为40V、视放电压为80V，均正常；再查MCU供电5V正常，但两个总线电压很不稳定；行输出、二次电源均未工作，行管c极电压一直在40V，行管b极无负压。判断此机故障是由于MCU控制部分异常，导致总线关闭了整机工作，MCU处于保护状态。

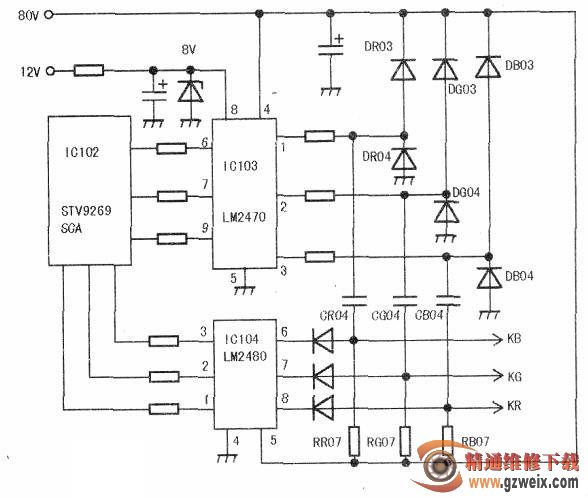

　　由于MCU供电正常，首先怀疑数据不良造成的总线保护，于是先更换存储器24C08，写上一份正常的数据，再上机通电试验却故障依旧，数据方面原因排除。接下来检查总线子设备及MCU本身，根据日常经验，视放工作时温度比较高，开焊等现象经常发生，如果总线两路信号之一开路，就会造成总线检测错误，整机保护关闭，于是打开视放屏蔽铁壳检查视放板。该机视放采用STV9269SCA+LM2470+LM2480组合块集成电路，其中STV9269是包含OSD菜单编码的预视放，尾号SCA决定了菜单的编码方式；LM2470是末级视放的功率放大块；LM2480是白平衡箝位IC。这三块IC中，只有STV9269与总线连接，故障率棱高。通电检查，发现STV9269的供电脚⑥、(21)脚电压为OV，正常应该是5V。

　　关机用电阻法测量⑥、(21)脚对地电阻，电阻值只有不到10Ω，明显短路。该5V电压并非来自MCU的5V供电，而是通过灯丝的6.3V，经2只二极管降压得到5V。由于二极管的隔离，灯丝的低电阻不会影响到视放5V的对地电阻，因此检查视放块及其外围即可。吸空STV9269的⑥、(21)脚后，再测该脚对地电阻仍然小于10Ω，而板上的5V已经不再是低阻值了，通电测量，5V已经恢复，由此断定STV9269击穿损坏。

　　换上全新的STV9269，通电前测量视放板各路关键点，80V、12V、预视放块输出脚的电阻，均未发现明显短路现象。于是通电检查，经检测，视放的5V供电已经恢复，同时听到消磁的磁吸动作声，跟着听到高压建立声，观察屏幕，却发现屏幕只是微微发白，并没有任何图像显示，按下菜单键，没有任何反应。就在观察屏幕这三四秒间，突然听到视放板上“啪”的一声响，跟着屏幕微白的光栅消失，电源灯再次闪烁，估计视放板上已有零件击穿损坏。关机后检查视放板，果然发现STV9269的供电脚对地再次短路，该视放块再次击穿。

　　再次分析故障成因，预视放块本身工作电压低至5V，造成其击穿的原因只能是有另外的高电压进入。

　　STV9269通过直耦方式控制着LM2470及LM2480这两个IC，它们都是80V高电压供电，如果本身损坏，使高电压通过控制脚反馈到STV9269的输出脚，就会造成其瞬间击穿损坏。虽然用电阻法没查出具体异常，但判断此两块IC必坏其一。仔细观察，果然发现末级视放块LM2470表面有一条细小的裂纹，断定LM2470已损坏，不过在一般情况下这两个IC损坏后，都会造成80V供电被短路，主电源也会受影响，可能这次的损坏比较特殊，80V只击穿了输入脚，却没有对地短路。

　　再次换新STV9269及爆裂的LM2470，通电前先仔细检查LM2470的外围，该末级视放外围相当简单，输入是lOn电阻直耦，输出是无极电容耦合，80V、8V-高一低两组供电，引起LM2470损坏的好像没几个零件，两组供电已经检查过；输出端对地及对80V，都用万用表Rxlk挡测量，阻值无穷大；输出电容拆下来测，充放电正常，再用电容表测量，1μF的容量也相当标准。由于在外围查不出其他损坏元件，故怀疑故障是由于LM2470本身损坏，引致较高的反馈电压进入到STV9269，使之击穿，从而引发总线检测异常，整机保护。于是放心接好信号线，放平机器，通电以观察屏幕效果。在通电时如常听到消磁声和高压建立声，然后看到图像出现，但却是一幅偏色的图像，红、绿两色都有，蓝色却丢失了，全图偏黄绿色。不到5s，图像突然黑了，接着又听到了视放板上“啪”的一声，电源灯再闪烁，马上关机再测，视放块STV9269、LM2470再一次击穿。

　　再三分析故障，屡烧末级视放块的现象修过不少，原因无非有四个：一是供电过高；二是输出端短路；三是引脚有异常搭焊、碰线之类的短路；四是零件质量不良。

　　供电方面长期稳定在80V，没有突然升高现象；RGB三路输出端对地或对80V均测量不出短路；仔细观察视放板正反面，确定没有搭焊、碰线之类。零件质量也可以排除，因为自己换上的是拆机过来试用的LM2470，原机是正常使用的。那么还有什么原因会造成屡烧LM2470视放块呢？会不会其中有些隐性的软短路软击穿作怪呢？所谓软击穿，是指零件在低电压的万用表测量之下，没有发现短路漏电现象，而在高电压状态下才显示出来的故障性。因为一般万用表最高的R×l0k挡，其供电电压才9V，相对80V的视放供电，实在相差太远。考虑到这一点，想到了一个办法，将LM2470拆下，这时通电利用80V高电压、万用表电流挡来测量视放输出有无短路，因为三路输出是一样的，相互之间会有对比；又因为之前亮机时，曾看到缺蓝色的图像，于是检查重点放在蓝色视放这一通道。这时取下损坏的LM2470，换上良好的STV9269，通电测量一下RGB三个阴极的电压，都在50V左右，说明STV9269控制的白平衡钳位LM2480工作正常；再测量一下原末级视放输出的三个空脚电压，发现三个电压并不一致，其中红、绿两通道的电压，由于耦合电容的存在，都在开机时达到50V，而稍后回落到10V以下；只有蓝通道的电压一直不到2V左右，明显存在漏电现象。这时关机测量其对地电阻值，却仍然没有阻值，用万用表RxlOk挡测量也没有异常，这肯定存在有软击穿零件。由于蓝通道视放输出对地只有一只二极管DB04，于是将其拆下，用一只MF10型万用表，打到R×l00k挡测量，果然发现其反向电阻约有300kΩ左右，这就是软击穿了，MF10万用表的RxlOOk挡，其供电电压为15V，使这只二极管的反向电阻约有300kΩ；如果在数十伏的电压下，反向漏电电阻将大幅增大，直接导致蓝通道输出短路，从而使LM2470过载损坏，高电压进而反馈到STV9269将之击穿，最终整机总线保护。

　　用1N4148更换软击穿的DB04，再换LM2470和STV9269SCA，通电测量末级视放LM2470输出三通道电压，①、②、③脚约60V，输入脚⑥、⑦、⑨脚约2V；管座上三阴极电压约35V。观察图像显示良好，故障排除。
