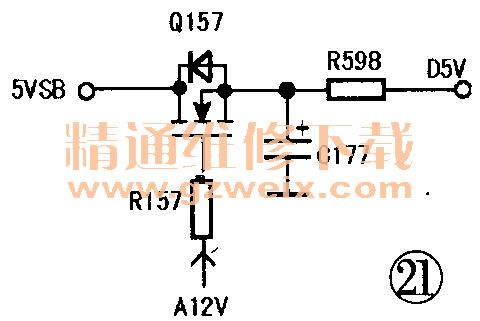

D5V电压形成电路见图21。开机，当A12V电压形成后，该电压经R157加到Q157的栅极，Q157导通，源极输出5.2V的D5V电压，该电压经CN8002, CN8005,CN8003和CN8004送到逻辑板、寻址板、主板，为数字处理部分供电。

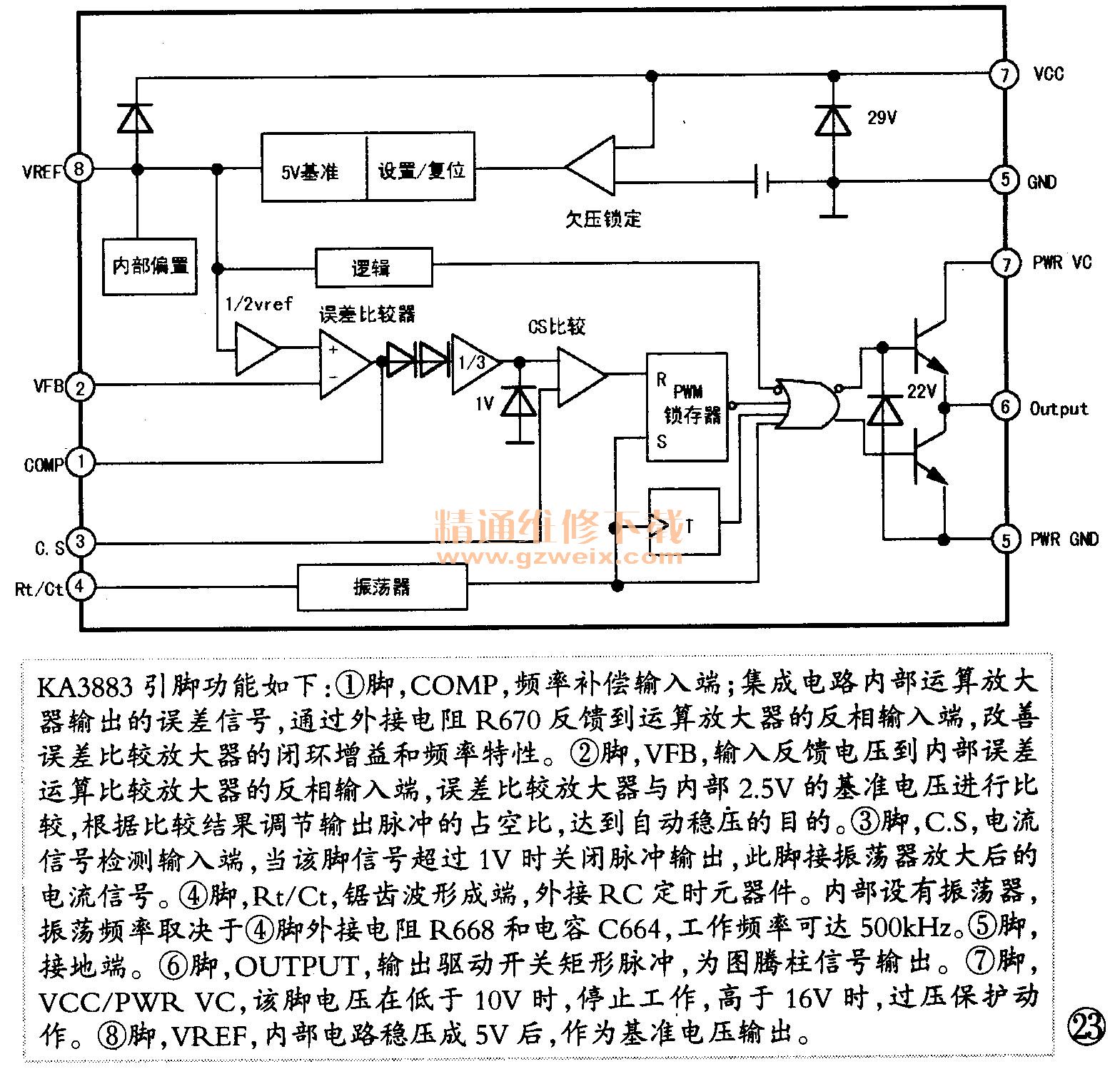

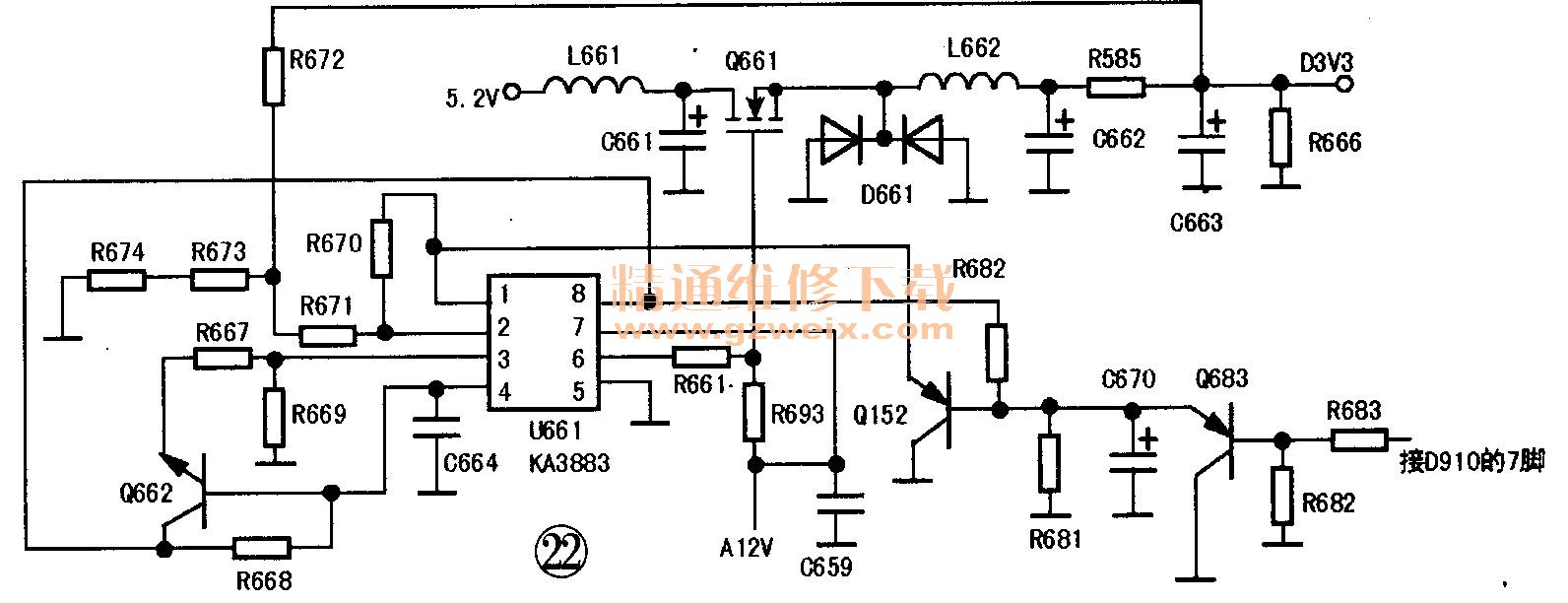

    D3V3电压形成电路见图22。主要由U661  （KA3883）和Q661构成。KA3883是离线DC PWM控制器，内部包括欠压锁定、低启动电流电路、温度补偿基准、高增益误差比较放大器、电流检测比较器和功率MOSFET管驱动输出等电路。内部框图见图23。

    当A12V电压经C659滤波加到U661的⑦脚时，内部振荡电路工作。由于此时U910的⑦脚还没有发出高电平的D3V3电压打开信号，所以Q683（PNP）导通，Q152 （PNP）导通，把U661的①脚电压拉低到地，U661进入保护工作状态，⑥脚没有驱动信号输出。

    当U910的⑦脚发出5V的高电平的D3V3电源打开信号时，该信号经R683和R682分压后，加到Q683的基极，Q683截止。U661输出的5V基准电压经R682和R681分压，加到Q152的基极，Q152截止，不再对U661的①脚电压进行分流，U661进入正常工作状态，⑥脚输出PWM矩形脉冲。

    5VSB电压经L661和C661滤波后，加到Q661的漏极。当U661输出的PWM脉冲呈高电平时，A12V电压经R693加到Q661的栅极，Q661导通。5VSB电压经Q661,L662向电容C662和C663充电，L662储能，并向负载供电。L662的感应电动势为左正右负。Q661截止时，电容C662和C663向负载供电，由于电感两端的电流不能突变，L662的感应电动势变为左负右正，D661导通，为L662提供放电回路。

    R672和R673, R674组成D3V3电压误差取样电路。误差信号从②脚送入，经内部误差放大器比较放大后，调整⑥脚输出的脉冲宽度，改变电容C662和C663的充电电荷，使输出电压稳定。

七、低压电路中的保护电路

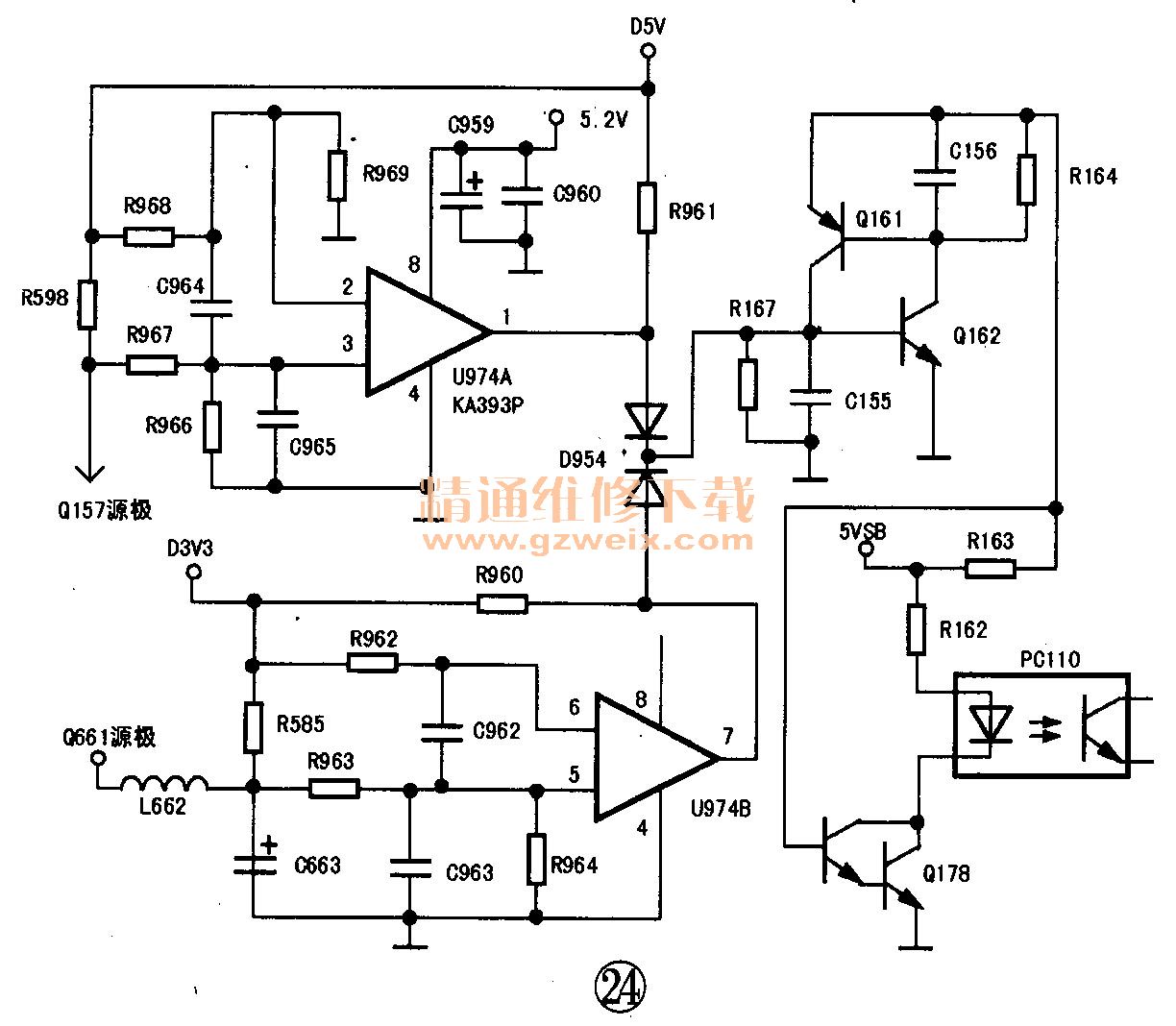

     1. D5V和D3V3过流保护电路D5V和D3V3过流保护电路由比较器U974 （KA393P）及外围电路构成，见图24。

    （1）D5V过流保护电路
    5VSB接U974的⑧脚，给双比较器供电。R598为D5V电流检测电阻。正常时，Q157输出的5V电压经R967和R966分压，C965滤除干扰后，有4.3V电压加到U974内部比较器A的正相输入端（③脚），同时，D5V电压经R968和R969分压，C964滤除干扰后，形成4.73V左右的直流电压加到比较器A的反相输入端（②脚），由于反相输入端的电压略高于正相输入端电压，①脚呈低电平，D954截止，不影响后续被保护电路正常工作。

    当某种原因造成D5V电源支路过流时，流过R598的电流增大，D5V电压下降，使U974的②脚电压降低。当U974③脚电压高于②脚时，比较器A输入的电流减小，①脚的电压上升，经D954加到Q162 （NPN）的基极，使Q162,Q161导通，Q178和光耦PC410截止，Q112截止，断开U111的输入电压，后级电路因无电压而停止工作，整机进入待机状态。

    （2）D3V3过流保护电路
    图24中，R585为D3V3电流检测电阻。正常时，C663上输出的3.4V电压经R963和．R964分压，形成3.2V左右的直流电压加到U974丙部比较器B的正相输入端（⑤脚），同时，D3V3电压经R962限流，C962滤波后，直接加到U974内部比较器B的反相输入端（⑥脚），由于反相输入端的电压略高于正相输入端电压，所以，D3V3电压经R960, U974到地，⑦脚呈低电平，D954截止，保护电路未启动，电路正常工作。

    当某种原因造成D3V3电源支路过流时，流过R585两端的电流增大，D3V3电压下降，U974⑥脚的电压随之降低。当U974的⑤脚电压高于⑥脚电压时，比较器B输入的电流减小，⑦脚的电压上升，D954导通，经R167分流，C155滤除干扰后，加到Q162（NPN）的基极，然后通过Q162,Q161,Q178,PC110,Q112关断U111的输入电压，使后级电路因无电压而停止工作，整机进入待机工作状态。

    2. VA电压输出过流保护电路

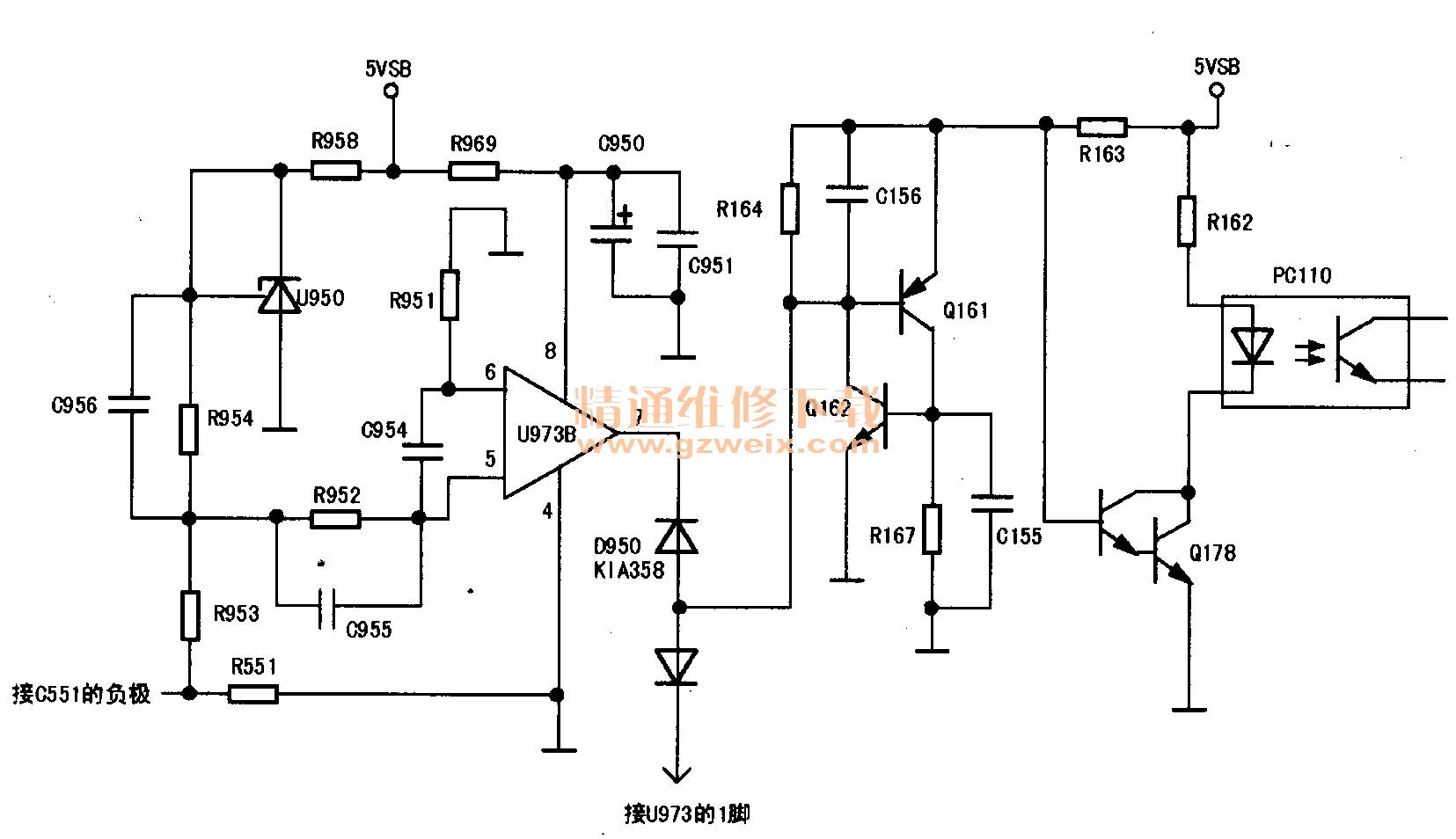

    VA电压输出过流保护电路使用双运放U973（KIA358 ）和三端可编程精密参考集成电路U950（KIA431 ）组成，电路结构见图25。

    5VS13电压经R969限流，C950滤波后，加到U973的⑧脚，为集成电路供电；同时，5VSB电压经R958限流后，直接加到U950的阴极和参考控制极，在U950的阴极和参考控制极上形成2.5V基准电源。

    正常工作时，VA电压输出的电流较小，流过限流电阻R551两端的电流较小，即，C551的负极电压较高（绝对值低）。2.5V基准电源经R954和R953分压后的电压较高，经R952加到内部运放2的正相端（U973的⑤脚）电压较高，实际测试电压为0.36V;运放2的反相端（⑥脚）经R951接地，实际测试电压为0V。由于运放2的正相端输入电压高于反相端输入电压，故U973的⑦脚（运放2）输出为4.55V的高电平，D950截止，不影响Q161和Q162的工作状态。

    当VA的负载变重造成输出电流异常增大时，流过限流电阻R551两端的电流增大，即C551的负极电压降低（绝对值高）,2.5V基准电源经R954和R953分压后的电压变低，经R952加到U973的⑤脚电压成为负压。由于运放2的正相端输入电压低于反相端输入电压，运放2输出低电平，即5V电源电流经U973的⑦脚流入集成电路内部。D950导通，然后通过Q161,Q162,Q178使整机进入待机状态。

八、VS-ON控制和VS电压形成电路
    1. VS-ON控制电路

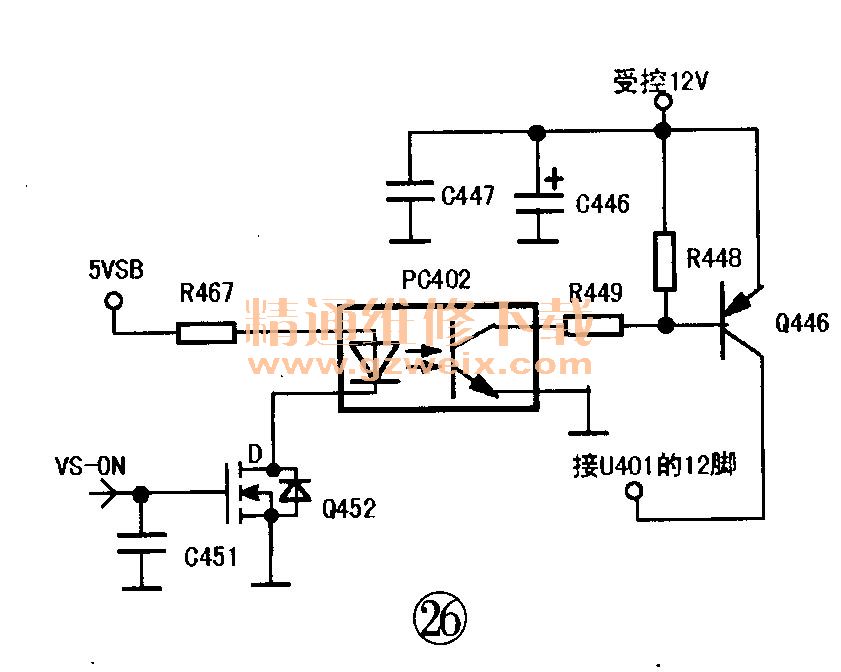

    相关电路见图26。本机的VS电庄形成电路受逻辑板输出的VS-ON信号控制。

    2. VS电压形成电路

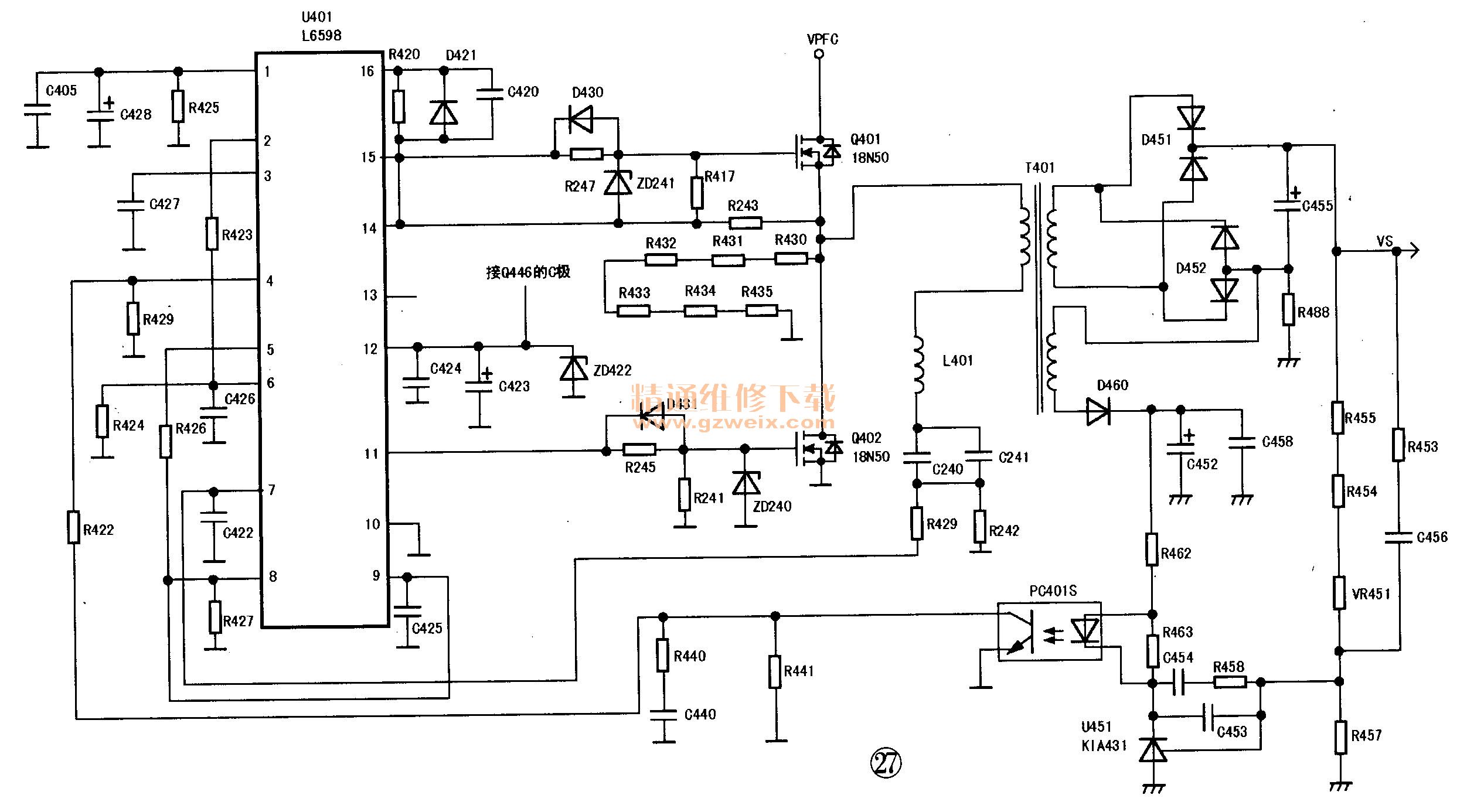

    VS电压形成电路跟低电压形成电路一样，采用意法半导体生产的L6598作为初级电路主控制器。其电路结构见图27。该部分电路中的振荡、稳压电路的工作过程与前面介绍过的低电压形成电路完全相同，不再详述。在此只介绍一下电压输出电路：T401次级感应的脉冲电压经D451和D452整流、C455滤波后，形成r09V的VS电压，为Y板和维持X板供电。

    3. VS输出过流保护电路

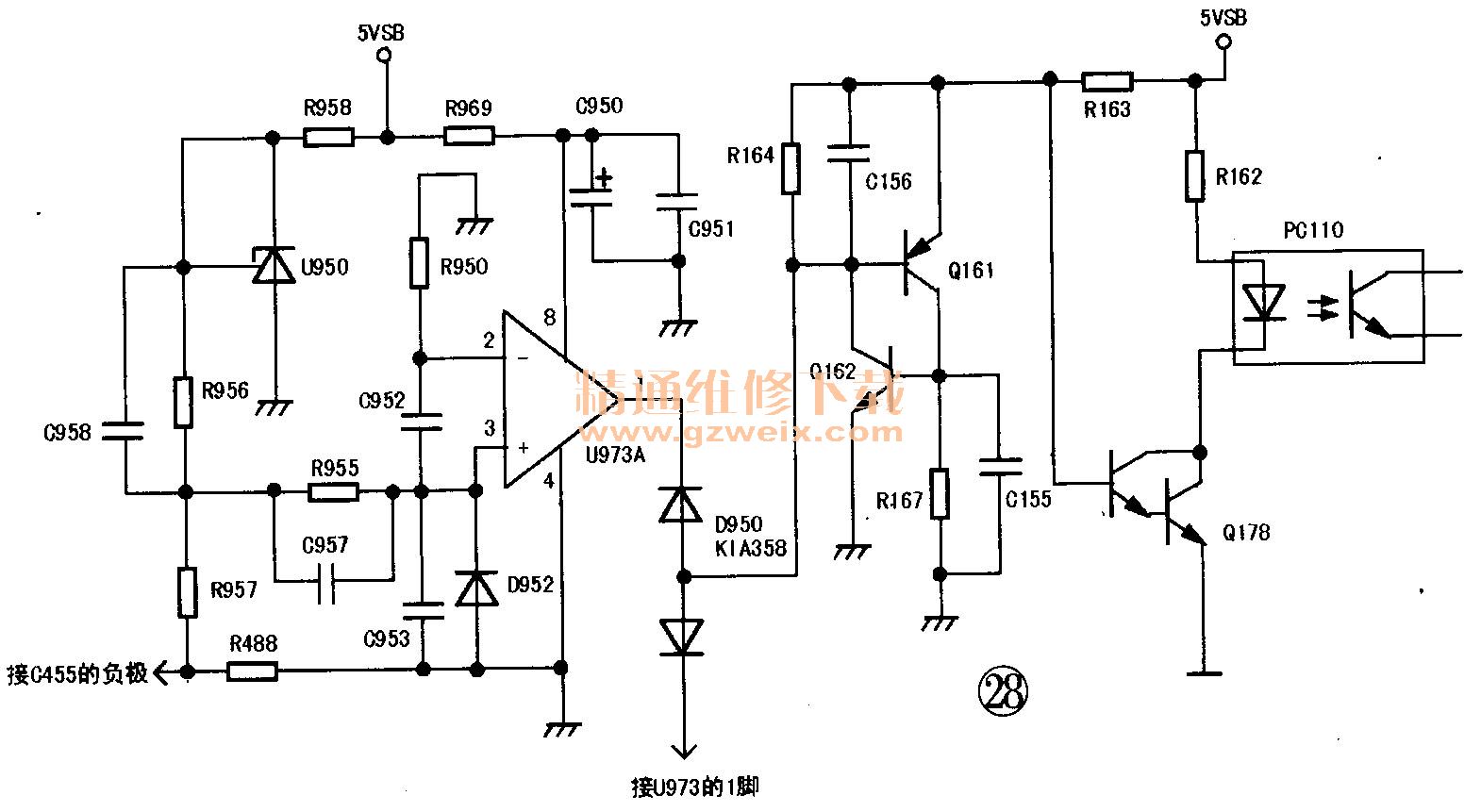

    电路结构见图28。正常工作时，VS电压输出的电流较小，流过限流电阻R488两端的电流较小，即C455的负极电压较高（绝对值低）。另外，2.5V基准电源经R956和R957分压后的电压较高，该电压经R955加到U973的正相电压输入端③脚（实际测试电压为0.34V）；由于运放1的反相电压输入端②脚经R950接地（实际测试电压为0V ），故③脚电压高于②脚电压，U973的①脚输出为4.58V的高电平，D950截止，不影响Q161和Q162的工作状态。

    当VS的负载变重造成输出电流增大时，流过限流电阻R488两端的电流增大，即C455的负极电压降低（绝对值高），2.5V基准电源经R956和R957分压后的电压变低，经R955加到U973的③脚电压成为负压。由于运放1的正端输入电压低于负端输入电压，运放1输出低电平，D950导通，然后通过Q161,Q162,Q178,PC110使整机进入待机状态。
