该电源的热地部分的保护电路及时序控制电路主要由U971(KIA339P) , U901（KIA431）及外围元器件组成。KIA339P是大家熟悉的运算放大器，其内部框图见图8。

    1．热地保护电路中的AC-DET电路

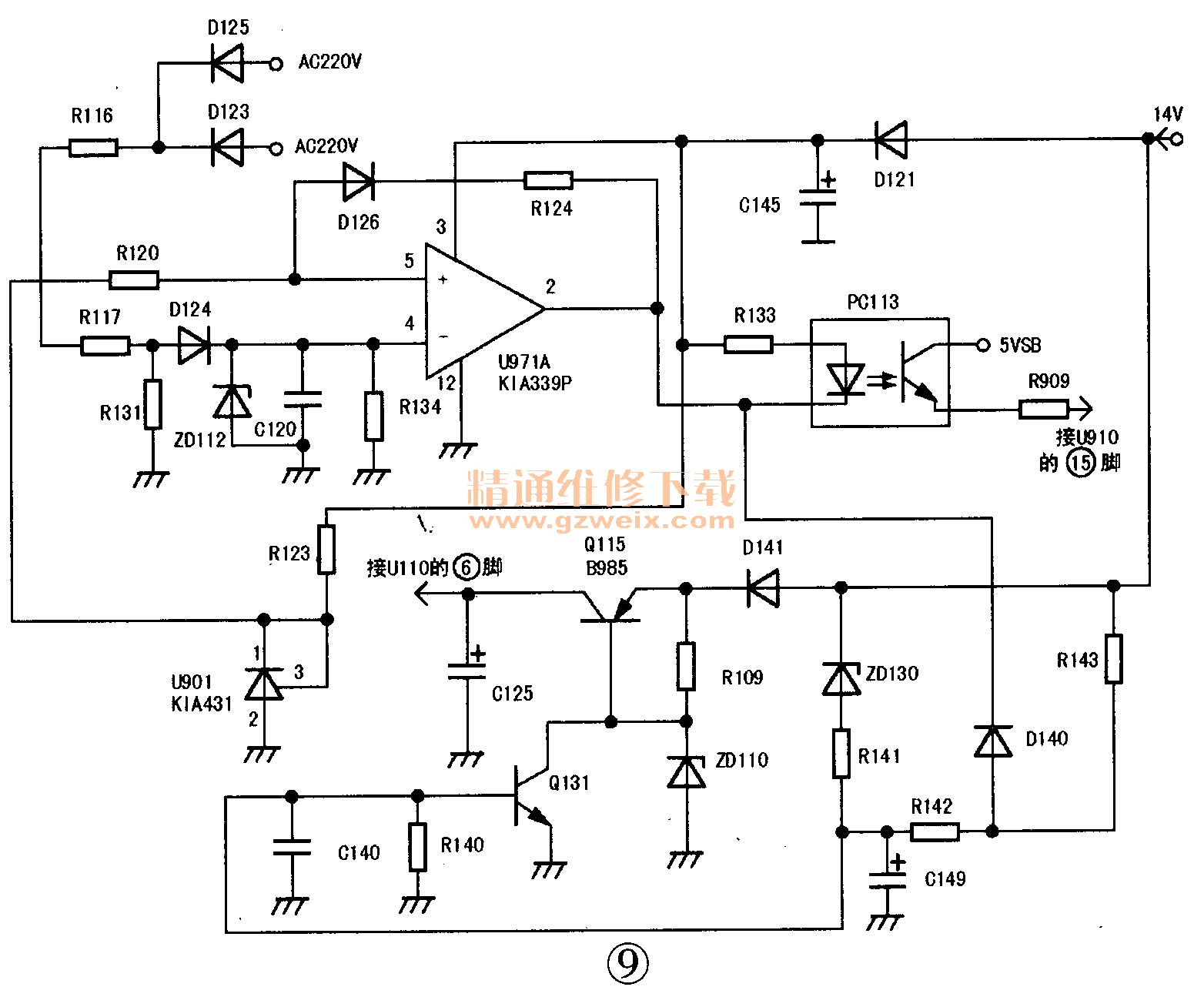

    AC-DET电路主要由U971（KIA339P）内部的比较器A, U901(KIA431)及外围元器件组成，见图9。

    交流220V电压经D123,D125整流，R116,R117和R131分压后，形成一个正比于交流电压的脉动电压，经D124加到U971的④脚（220V时，此电压实测为2.8V）。同时，14V电压经D121,R123加到U901（KIA431）的阴极和参考极形成不受电源电压变化的2.5V基准电源，经R120加到U971的⑤脚（实测此电压为1.7V)。当交流电压正常，即比较器U971的④脚电压高于⑤脚电压时，其②脚为低电平，光耦PC113导通。5VSB电压经R179,PC113内部的光敏三极管、电路U910的15脚（3.85V） , U910接到这一高电平信号后，判断交流电压输入正常。

    另外，虽然14V电压经R143,R142分压后加到Q131的基极，但由于U971的②脚是低电平，使D140导通，Q131截止。故交流输入电压正常时，Q131不接入电路，对Q115的工作状态无影响。

    当输入的交流电压过低时，即比较器U971的④脚电压低于⑤脚电压时，其②脚为高电平，光耦PC113截止，5VSB电压无法经R179,PC113内部的光敏三极管、R909送入U910的15脚，使15脚电压很低，U910接收到这一低电平信号后，判断交流电压输入不正常，执行交流电压过低保护动作。

    AC DET信号还输出到主板，控制伴音功放电路，执行交流关机静音动作。

    2.AC DET保护信号输出到主板电路

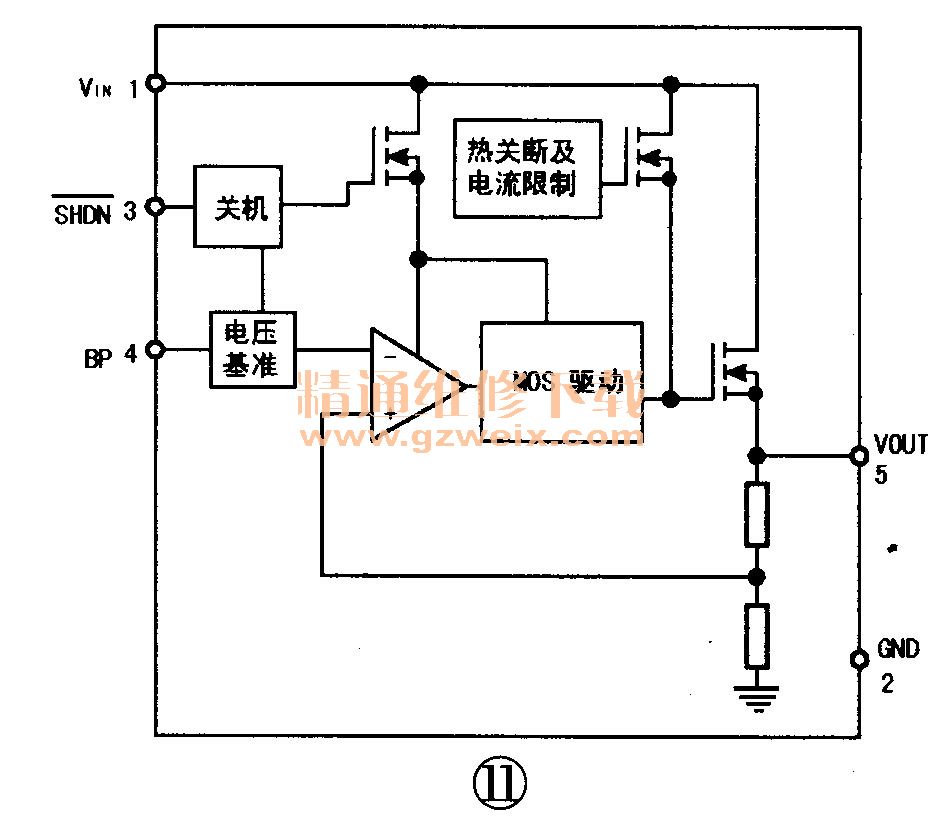

    AC DET保护信号输出到主板电路主要由U182（APL5312）及外围元器件组成，见图10, APL5312是一个超低噪音，低压差线性稳压器，在2.3V-6V的输入电压情况下，提供高达300mA的输出电流，典型的压差为290mV（电流在300mA情况下），内部电路见图11。

    通电后，AC DET检测电路进入工作状态，把交流电压检测结果从光耦PC113的③脚输出。交流电压在允许范围内，光耦PC113的③脚输出3.9V的直流电压，直接加到U182的③脚，经其内部电路处理后，从⑤脚输出3.28V的直流电压A12V/AC DET信号，加到主板的掉电静音控制电路，使伴音功放的静音控制功能失效；反之，U182③,⑤脚均为低电平，此时静音电路起控，使伴音停止输出。

    当某种原因造成AC DET信号为低电平，比如说直接断开交流电压使U182的③脚和①脚瞬间变为低电平时，⑤脚也输出零电平的A12V/AC DET信号，该信号使掉电静音控制电路动作，使伴音功放输出截止，从而避免断开交流电时，电视机发出噪音。

    3.PFC输出电压过高保护电路

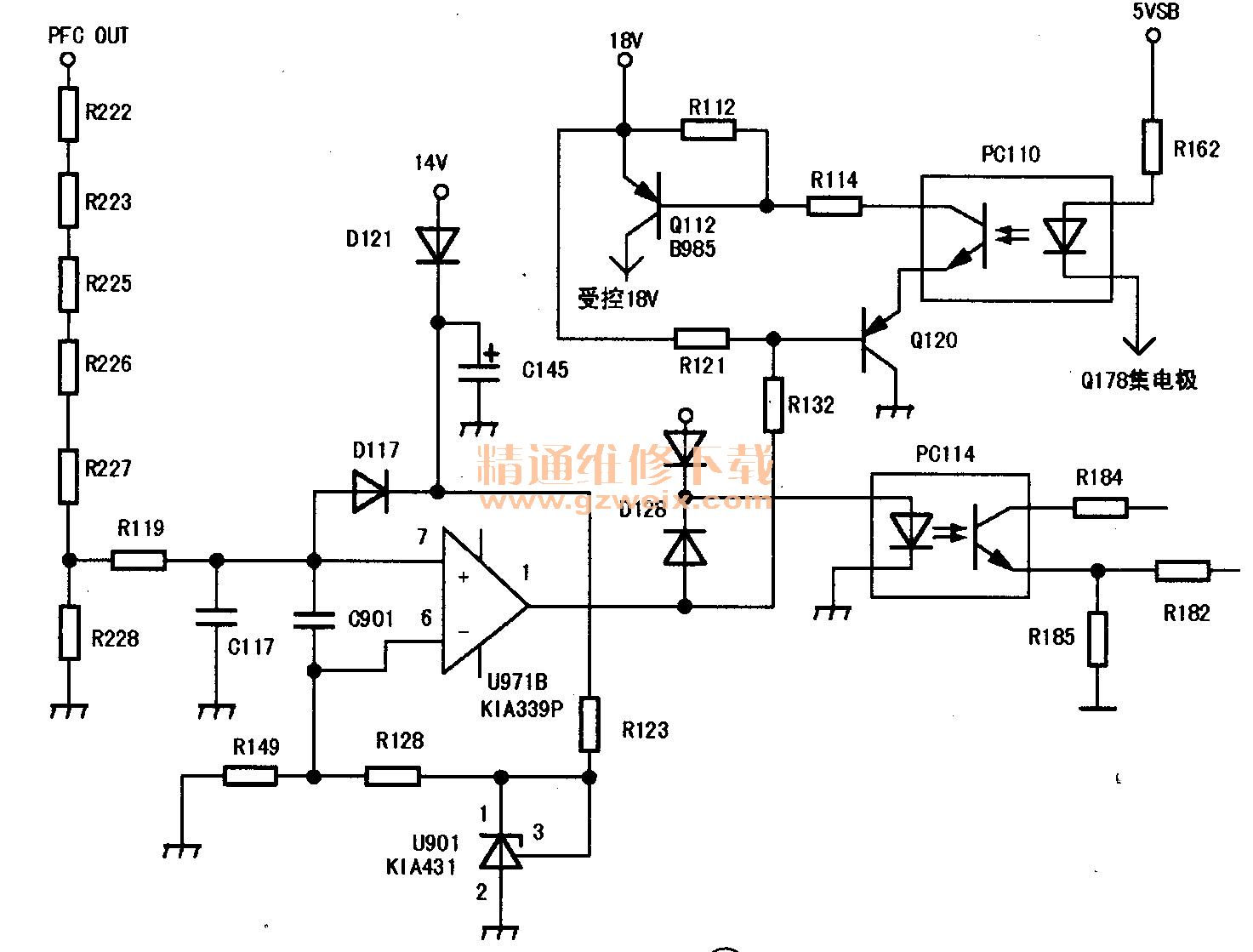

    PFC输出电压过高保护电路主要由U971（KIA339P）内部的比较器B, U901（KIA431）及外围元器件组成，见图12。

    当PFC输出电压在设计值395V时，该电压经R222, R223, R225, R226, R227和R228分压后，形成一个正比于PFC输出电压的直流电压，经R119限流，C117,C901滤除干扰后，加到U971的⑦脚（比较器B的“＋”输入端，实测电压为2.13V)，同时U901和R123形成的2.5V基准电压经R128和R149分压后，也加到U971的⑥脚（比较器B的“一”输入端，实测电压为2.33V）。
