三、功率因数校正电路的启动控制和校正电路

    1．功率因数校正电路的启动控制电路

    功率因数校正电路启动控制电路主要受主板送入的开／待机信号控制，见图5。

    当主板送出低电平PS-ON信号经R910加到电源管理CPU(U910)的13脚，单片机U910进入正常开机工作状态，从⑩脚输出低电平的控制信号，经R912,R187 , R170分压后，加到．Q155的基极，Q155截止。5VSB电压经R163直接加到Q178的基极，Q178导通，5VSB电压经R162、光祸PC110内部的发光二极管、Q178的c,e极到地，PC110内部的发光二极管发光、光敏三极管等效电阻降低，使Q112导通。Q112导通后，热地部分的19V电压经Q112 (B985）的e,c极加到U111(KIA7815)的输入脚，经U111稳压后，形成15V直流电压送入功率因数校正控制集成电路U201的⑧脚，U201得电工作，启动功率因数校正电路进入正常工作状态。

    2.功率因数校正电路

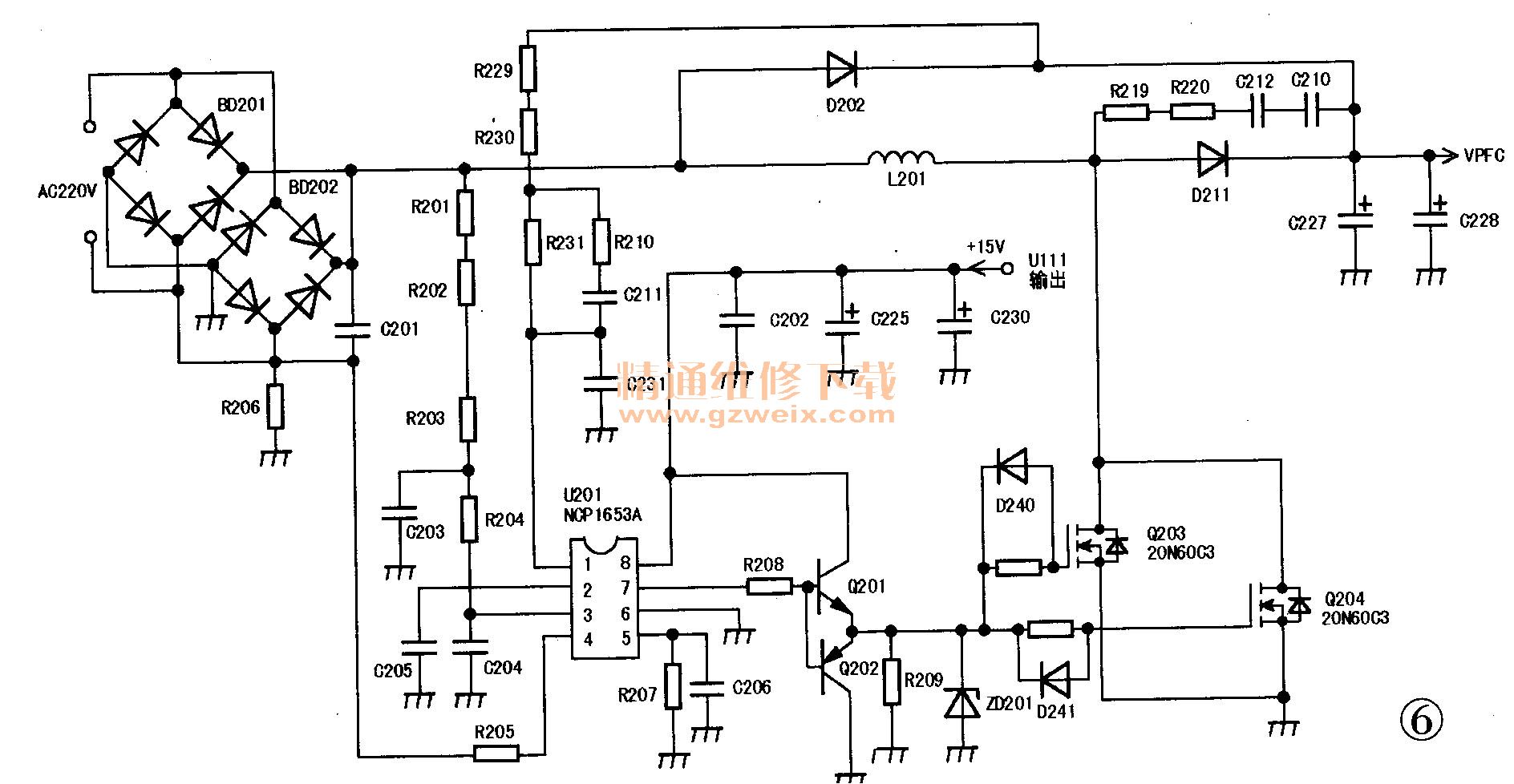

    功率因数校正电路实际采用安森美公司生产的功率因数控制芯片NCP1653A，电路原理图见图6。

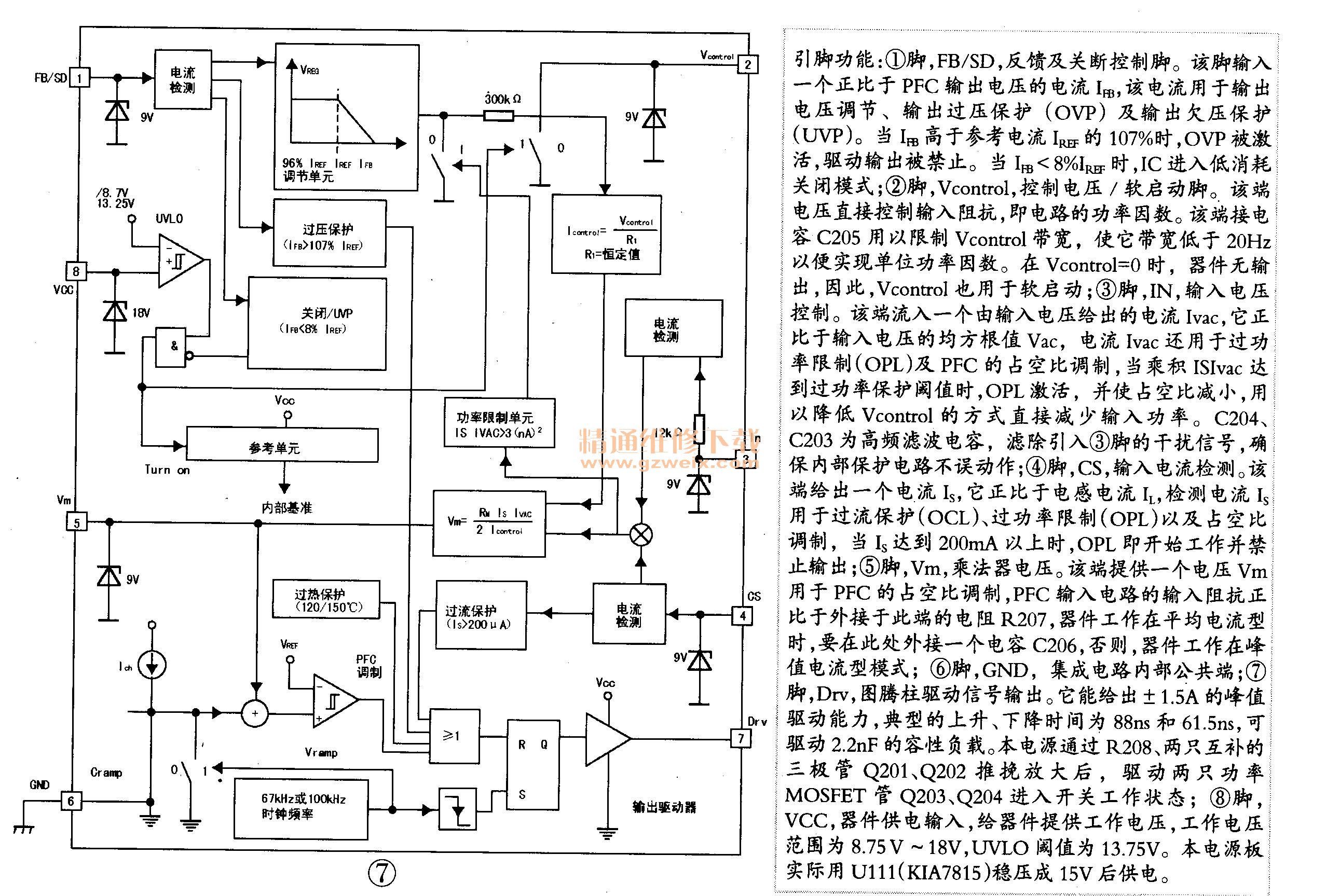

NCP1653A是一款设计成连续导通型（CCM）的功率因数校正升压电路模式的PFC控制电路，该芯片内部集成了高可靠的保护功能电路。在本机中的工作频率固定在100kHz，集成块内部框图见图7。

    U201(NCP1653A）的②脚外接电容C205为软启动电容，⑧脚输入15V电压瞬间②脚电压约等于OV，随后电容逐渐充电，②脚电压逐渐上升到正常值。U201才进入正常工作状态，从⑦脚输出驱动脉冲信号，经R208送入Q201, Q202组成的互补推挽放大电路，然后送往功率管Q203和Q204的控制极，使其进入开关工作状态。当Q203和Q204导通时，BD201,BD202输出的100Hz脉动直流电经L201, Q203和Q204的漏极一源极、R206回到BD201和BD202的负端，电感L201储能；当Q203和Q204截止时，Q203和Q204的栅极电荷通过D240 , D241, Q202的e,c极泄放。Q203 , Q204截止后，L201感应的磁能叠加上输入到L201的100Hz脉动直流电，经D211整流、C227 , C228滤波后，形成395V的PFC电压。

    BD201和BD202整流出的100Hz脉动直流电压还经R201., R202 , R203和R204限流、C203和C204滤除高频干扰后，送入U201的③脚（内部乘法器的输入端）；同时，U201的④脚检测到的电流信号（R206取样，R205限流）也送入内部乘法器的输入端。经乘法器处理后控制⑦脚输出的脉冲信号相位，使驱动信号包络波形与桥堆BD801 S整流出的100Hz脉冲信号同相，从而提高BD801 S的导通时间，达到功率因数校正的目的。PFC输出的395V电压还经R229 , R230 , R231和集成块内部电路组成的取样电路取样后，形成的FB信号送入U201的①脚。该FB信号直接正比于PFC输出电压，反映了PFC输出电压的高低。在U201内部，FB信号经处理后形成的控制信号控制⑦脚输出脉冲的宽窄，使PFC电感L201储能时间改变，以保持PFC电压稳定，不受负载和交流输入电压影响。

    PFC电路自身主要有以下五路保护电路：
    过电压保护（OVP）：当PFC的输出电压异常升高时，经R229, R230, R231和C231滤波后，送入U201①脚电流Ifb也异常升高，当高过基准电流的107％时，U201进入保护状态，关闭⑦脚信号输出。电源管理CPU检测到这一异常情况后，整机进入待机状态。

    欠电压保护（UVP）／开环保护：当PFC的输出电压异常降低时，送入U201的①脚电流Ifb也会降低，当低于基准电流的8％时，U201进入保护状态，关闭⑦脚信号输出。电源管理CPU检测到这一异常情况后，整机进入待机状态。同理，功率因数校正电路稳压环路开路时，输入到U201的①脚电流也会低于基准电流的8%，从而发生欠电压保护。

    过流保护（OCP）：当PFC输出电压过流时，流过限流电阻R206两端的电流增大，R206两端的电压升高，经R205限流后流入U201的④脚电流升高，当流入④脚的电流Is大于200[,A时，过流保护电路动作，关闭⑦脚信号输出。电源管理CPU检测到这一异常情况后，整机进入待机状态。

    过功率限制（OPL）：当U201的③脚输入的电流Ivac和④脚输入的电流Is都升高时，表明PFC的功率异常增加。当Is和Ivac的乘积大于3nA时，保护电路动作，关闭⑦脚信号输出。电源检测到这一异常情况后，整机进入待机状态。

    过热保护电路：U201芯片内部预设有一个感温器件，当内部芯片温度达到 150℃时，保护电路动作，关闭⑦脚信号输出；当温度降为120℃时，芯片内部保护功能解除。当保护电路动作时，由于本电源其他保护检测电路的作用，整机保护动作后，不会再进入开机状态，只会工作在待机状态。
