首先开机测试，切换信号源确认不良现象，发现在VGA状态下图像有绿色的条状干扰。切换其他信号测试，发现故障消失，故障现象只是在VGA状态下存在。根据信号流程图我们知道，VGA信号通过P100的VGA插座进入后，与模拟差分信号直接祸合到解码芯片U100处理。其他信号正常，说明解码芯片U100后的公共信号通道是没有问题的，故障范围在输入祸合电路或U100本身。

对比测量VGA输入的R,G,B信号对地电阻，没有发现异常。于是检测U10。的工作条件：供电、振荡、复位都正常。排除工作条件异常的可能后，检测VGA的信号是否送到IC，因为是绿色干扰，所以检测G信号的输入脚12、13脚，发现13脚没有G信号的波形，12脚正常。因为VGA信号输入对地电阻没有问题，所以问题可能是祸合电路中的电容异常。

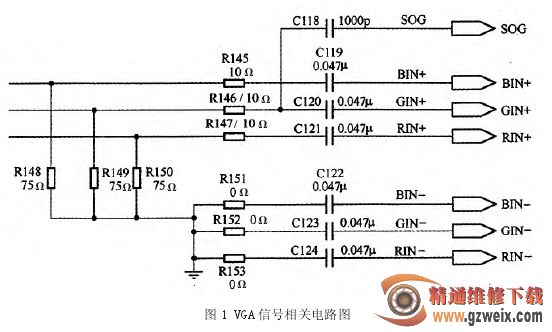

当更换G信号负极性信号的输入祸合电容C123,通电测试，13脚有波形。接通VGA信号测试，故障排除。相关电路图见图1所示。
