首先开机测试，发现指示灯闪烁后停止，和正常开机一样，但是没有图像。此时测量3个关键点的电压，都正常，屏的12 V供电电压也正常。背光开关控制三极管Q125的电压为5 V，背光亮度控制三极管Q126的电压为0.8 V，也正常。3个关键电压正常后，机器应该出现图像，但是没有，于是检测LVDS信号是否送到屏。

用示波器可以看到有正常的信号送到屏的接口，于是检测送到屏驱动板的控制信号。DH(0 V),DV(0 V)、DE (2.1 V),DCLK(1.8 V) 4个电压都正常。因为是机架调试，可以排除屏的问题。修理陷入困境，无从下手。于是再次分析线路图，发现给屏的信号比其他机器多出一个控制信号：FRAME-SEL(帧选择〕。咨询设计师后知道此信号的作用是控制屏的信号选择，即选择使用50 Hz还是60 Hz的屏。

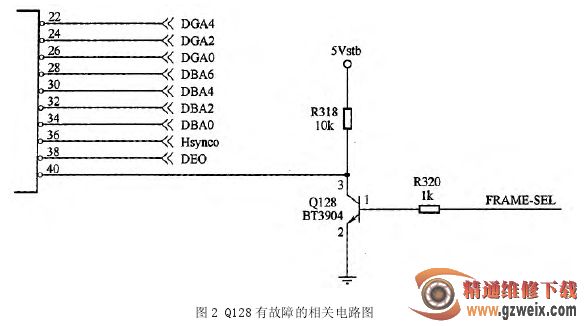

经检测发现控制该信号的Q128的电压不对。正常机器Q128的电压是：基极和发射极电压0 V，集电极电压是2. 7 V。而此机器3个极电压都是0V，于是检测Q128，发现Q128击穿短路。更换Q128，再次开机测试，故障排除。相关电路图见图2所示。
