首先开机测试，发现不能开机。测试电源只有 5 VSTB 的电压，而主电源没有 12 V 电压。首先通过更换电源板排除了电源板的问题，问题在主板。根据电源的逻辑关系图我们知道，在待机时，电源板捉供 5 VSTB 电压，供给 U110 产生 2.5 V 电压，供给U112 产生 3.3 V 电压，这些电压未提供给 U100 和U103、U102，使机器处于待机状态。在收到开机信号时，机器给电源板一个开机信号，电源板开始工作。因此问题可能是：①没有收到开机信号；②收到信号后，没有发出开机指令；③发出的开机指令没有送到电源板。于是准备依次排除这些问题。

首先确保机器在待机状态，检测 U100 的供电、振荡、复位，都没有问题。检测U100 和 FLASH（闪烁）存储器之间没有数据波形，也没有电压，说明机器没有开机。

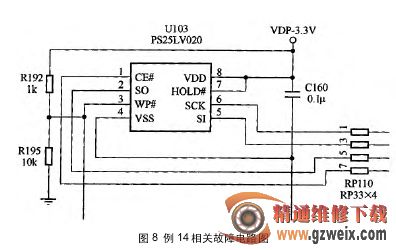

检测 U103 的工作条件，发现⑧脚没有 3.3 V 的电压，经检测发现⑧脚对地电阻短路。更换 U103 后，通电测试，故障排除。相关电路图见图 8 所示。
