二、典型故障检修思路
    1．不开机

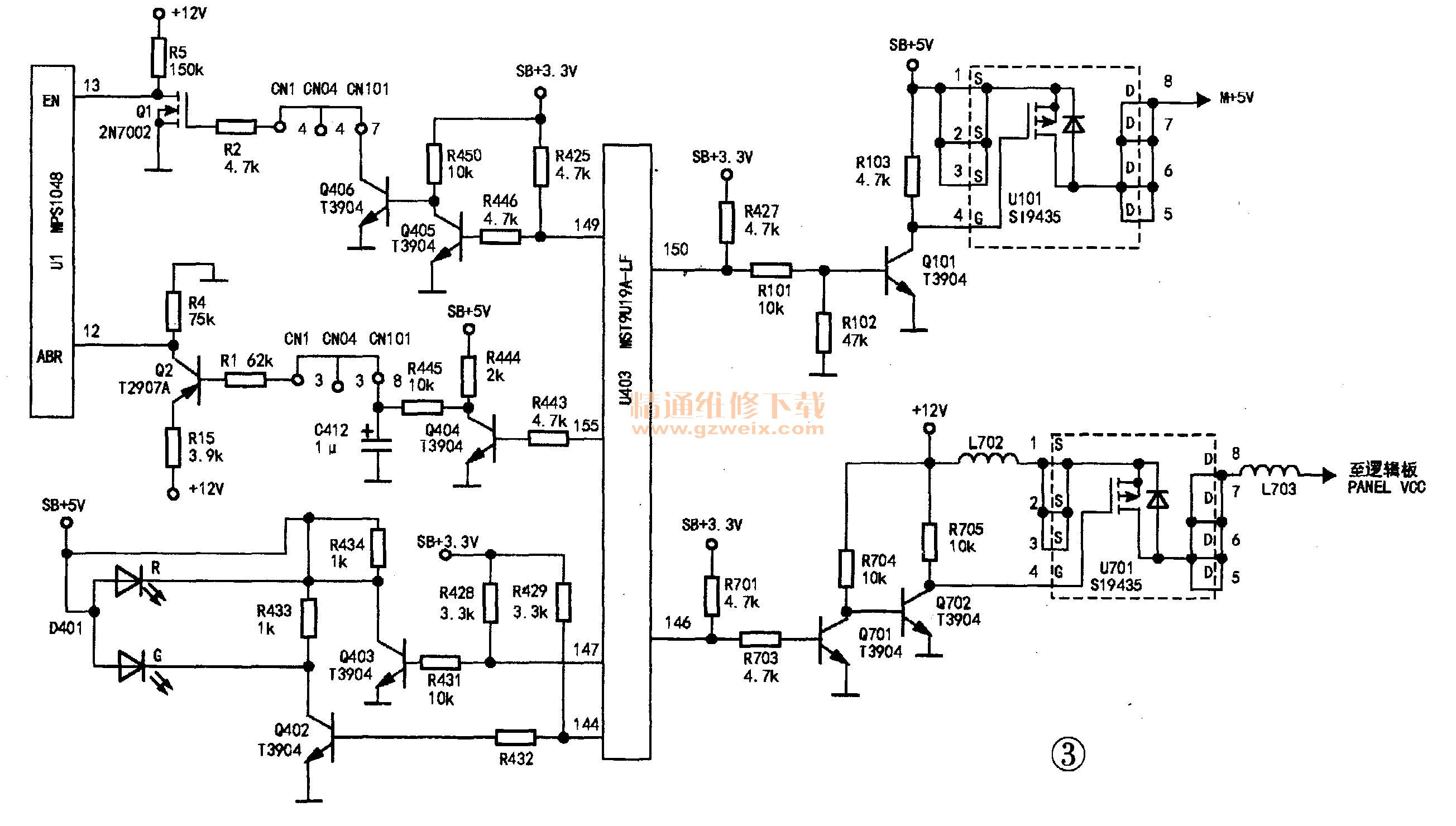

    不开机，是指接通电源开关，按下开／待机键后，待机指示灯不能改变颜色（开机灯应由红色变为绿色），机器声、光全无。本机芯的开机过程是：接通电源开关，开关电源首先工作，产生＋5V、＋12V电压（注：本机芯没有设待机电源）。通过电源板CN02插座送往主板CN101插座的①、②、③脚及⑨、⑩脚上，经主板DC-DC转换块形成主芯片控制系统所需的供电。此时，主控芯片U403内嵌CPU的时钟电路、复位电路工作，随即CPU开始工作，147脚输出高电平→控制管Q403导通→双色发光二极管D401中的红色发光二极管点亮（见图3）、表示机器进入待机状态。CPU也与外接E2PROM存储器U401（24C32）通讯，调取相关开机程序（注：绝大多数机芯开机程序存储在FLASH存储器中，但本机芯例外）。这时若按下遥控器开／待机键或按下面板上的频道升／降键，U403的150脚输出高电平→控制管Q101导通→p沟道场效应开关管U101导通→输出M＋5V电压→高频头内的高、中频电路及U403户的相关信号处理电路才能获得电源，并开始进入工作状态。此时，U403的144脚输出高电平→控制管Q402导通叶双色发光二极管D401中的绿色发光二极管点亮，几乎与此同时147脚输出低电平，待机红色指示灯熄灭，表示机器开始进入工作状态。这时U403的146脚输出低电平→Q701截止→Q702导通→P沟道场效应开关管U701导通→输出PANEL_VCC电压（＋12V） →插座CN701④、⑥⑧脚获得＋12V电压→逻辑板上显示屏驱动电路开始得电工作。随后U403的149脚输出低电平→Q405截止→Q406导通→有低电平经插座CN101⑦脚→电源板上插座CN04④脚→背光板上插座CN1④脚→背光板上的N沟道场效应开关管Q1截止→背光振荡及控制块U1 （MPS1048）控制端⑩脚高电平→U1内振荡器工作→背光电路工作→显示屏后面的背光灯管开始点亮。几乎同时，U403的155脚输出（厂家出厂时设置的）初始亮度电平值→Q404导通→经插座CN101⑧脚→电源板上插座CN04③脚→背光板上插座 CN1③脚→背光板上的PNP控制管Q导通。背光振荡及控制块U1亮度控制端12脚高电平（实测约为4.5V） →显示屏点亮，并显示“TCL王牌”字样。随后出现前次关机时观看的频道画面及音量，开机过程结束，全过程历时约8s～9s。上述开机过程若遇严重故障，绿色指示灯会在数次闪烁后熄灭，主控芯片U403上述脚会输出与上述相的电平，红色待机指示灯重新点亮。

    检修不开机故障思路：1）接通开电源开关后，观察红色待机指示灯是否点亮。若未点亮，应检查电源是否有＋5V、＋12V电压输出。如果没有，应检查开关电源（包括市电输入电路）。若有正常电压输出，再查DC/DC变换块U102、U103输出给主控芯片U403的＋1.8V内核电压及内嵌CPU的＋3.3V供电电压是否正常。2）若查得输出正常，应再查CPU外接的时钟电路、复位电路是否正常。3）若查得无异常，但U403的147脚仍无高电平输出的话，则表明U403有可能损坏。4）如果接通电源开关后，红色待机指示灯能点亮，应查U403的150脚是否已输出开机高电平。若没有，应再查E2PROM存储器U401和FLASH（U402）的供电及本身是否正常。5）假若U403的150脚已输出开机高电平，且绿色工作指示灯能点亮，但随后闪烁几下后熄灭，则可能是背光板上高压电路或逻辑板上的驱动电路有短路性损坏，应分别检查确认故障，然后予以排除。
