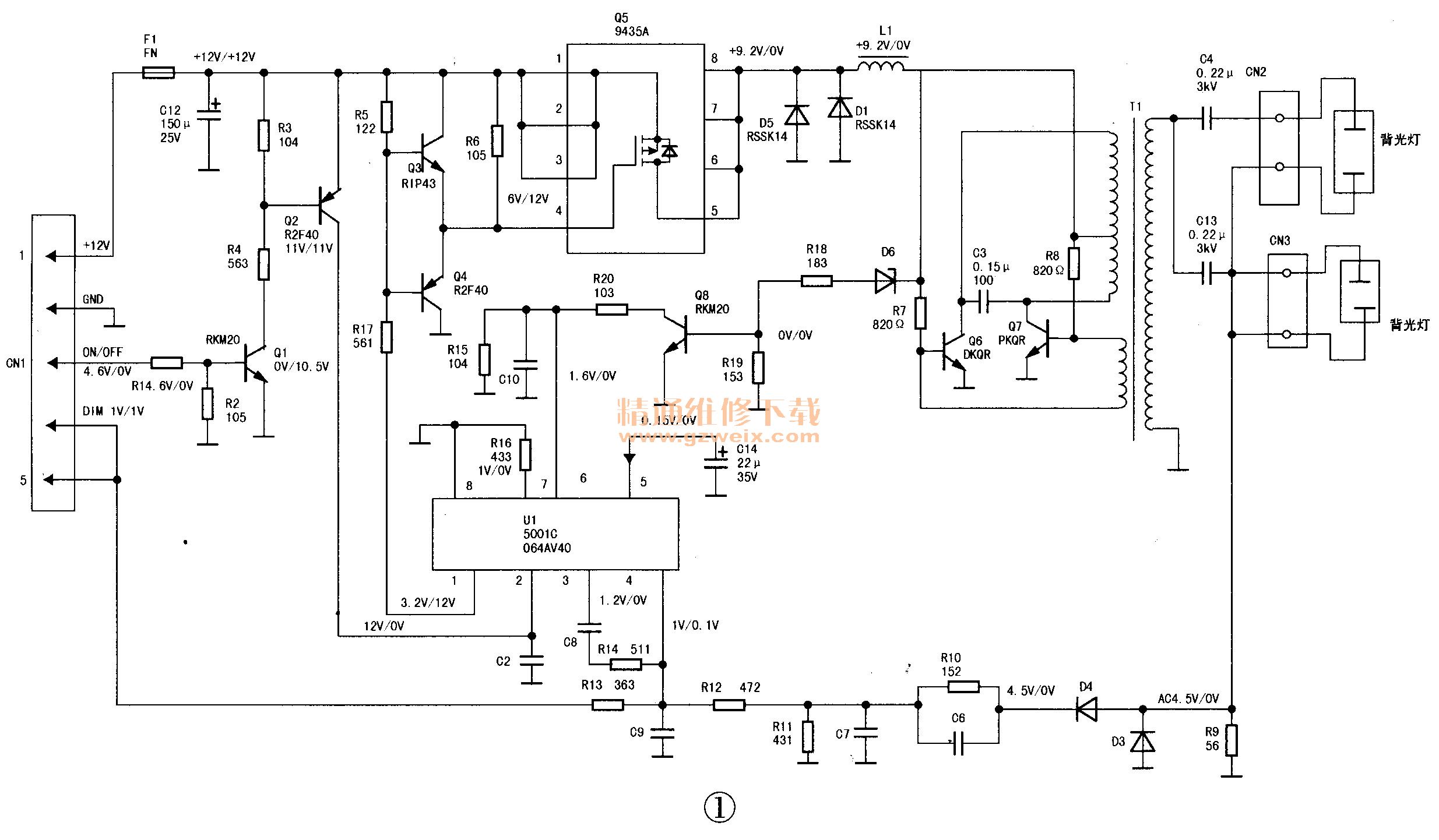

分析检修:此故障与背光灯驱动等电路有关,该部分实绘电路见图1所示。
通电,反复按开/关键测接插件CN1③脚电压在4.6V和OV之间变化,这说明背光灯开关控制信号正常,测CN①脚供电电压为12V,正常,在CN1③脚电压为4.6V(ON状态)时,测U1(5001C)②脚供电电压始终为12V,这说明U1供电控制电路也正常,测储能电感L1右端电压在开机时先为8V,随后回至0V,估计电路有故障引起芯片U9保护,测稳压管D6正极电压开机时为0V,排除过压保护,测背光灯工作电流检测电阻R9上的AC电压在开机时为2.2V,随后降为0V,顺着这一支路进一步测U1④脚电压在开机时为0.1V,随后升为0.5V,怀疑背光灯管性能变差引起电路保护,代换背光灯管试之,故障依旧。
对高压驱动板上的相关元件进行检测,未发现异常,因无U1技术资料,参照TL1451AC及BA9741F.脚功能,瞬间对地短接U1⑤脚,L1右端电压马上升为8V,短接5min左右,仔细观察背光灯一直点亮,怀疑故障为U1内部保护电路误触发所为。
用一通用背光灯高压驱动板代换试之,故障不再出现,通电大约30min后,电源板上突然发出“吱吱”声,显然不正常,此时测12V供电电压变为9.4V , L1右端电压为9.2V,断电再通电,12V电压又恢复正常,大约过了3min,电压再次降为9.4V,显然这是电源热稳定性差带负载能力差的典型表现。
重点检测电源板(此电路未绘出)12V供电电源处系列滤波电解电容,未发现有鼓包变色迹象,拆下一一测之,最终发现电解电容C26(1000μF/16V)容量只有330μF,用好件替之再试,故障不再出现。
难道是此电容滤波性能变差从而引起背光灯不工作?换上原机高压驱动板再试之,故障果真不再出现。
此故障很具隐蔽性,现提供此例,以供参考。
注:图1中各处电压值是用500型万用表分别在ON, OFF状态下测得的。
