联想LXM-L17AB液晶显示器雷击不通电
来源:本站整理  作者:佚名  2013-12-31 09:13:59

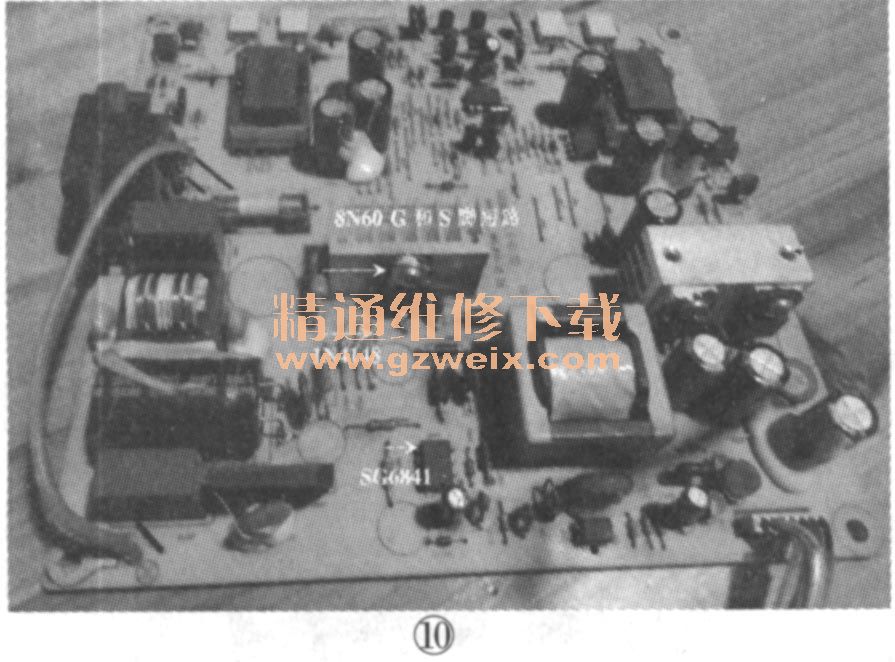

    维修过程:通电后指示灯不亮,拆机取出电路板,在路测量电源初次级元件未发现有直接短路现象,保险也完好。电源1801用的常见的SG6841DZ集成块,通电测量300V电容两端电压正常,次级5V和12V输出为零,测量SG6841的③脚电压为280V,⑧脚电压为0V,放电后测量⑧脚对地电阻只有1.5kΩ左右,正常应为8.5 kΩ左右。把SG6841换新后,通电测量⑧脚电压还是为零,外围只有D806 (1N4148)和R813 (100Ω)正常,断开Q803 (8N60C )场效应管的G极后测量⑧脚阻值正常,拆掉Q803后测量G、S脚正反相阻值为1.5kΩ左右,对地测量G、S脚也属正常,但G、S脚间却短路,场效应管这种坏法比较少见。此时通电测量SG6841的激励脉冲输出电压在0.2V~0.35V间波动,说明SG6841工作正常,装上新的8N60C场效应管后通电试机,电源恢复正常,故障排除,如图9、图10所示。
