二、逆变电路分析

    1．升压板概述
    逆变器，又叫电压升压板。它是专为Panel的背光灯提供工作电源的。Panel用的背光灯采用的是冷阴极荧光灯管（CCF），该灯管的工作电压很高，正常工作时的电压为600～800V，而启动电压则高达1500～1800V，工作电流则为5-9mA。因此逆变器需要有如下功能：能够产生1500V以上的高压交流电，并且在短时间内迅速降至800V左右，这段时间约持续1～2s，由于逆变器提供电流的大小将影响冷阴极荧光灯管的使用寿命，因此输出的电流应小于9niA，需要有过流保护功能；出于使用的考虑，要有控制功能，即在显示暗画面的时候，灯管不亮，该控制信号可以由主板上的MCU或图形处理器提供，逆变器是一种DC TO AC的变压器，它其实与Adapter是一种电压逆变的过程。Adapter是将市电电网的交流电压转变为稳定的12V直流输出，而逆变器是将Adapter输出的12V直流电压转变为高频的高压交流电；两个部分同样都采用了目前用得比较多的脉宽调制（PWM）技术，其核心部分都是一个PWM集成控制器，Adapter用的是SG6841D，逆变器则采用BA9741 F芯片。

    2．逆变器的工作原理简要分析
图8为其工作原理框图。

    3．逆变器输入接口部分
    逆变器输入部分有3个信号，它们分别为：12V直流输入VIN、工作使能电压ON/OFF及Panel的亮度调节信号。其中12V直流由电源提供；ON/OFF电压由主板上的GM2115提供，其值为0V或3V，当OFF时＝0V，逆变器不工作，而ON时＝3V，逆变器处于正常工作状态；而亮度调节电压由主板提供，其变化范围在0-5V之间，将不同的电压值反馈给PWM控制器反馈端，逆变器向负载提供的电流也将不同，DIM值越小，逆变器输出的电流就越小，亮度就越暗。

    电压启动回路：图9的电路是常用的电源控制回路，由一个PNP和一个NPN管组成，它有两个工作阶段：第一阶段，当ENB电压为低电平（0V）时，Q201管处于截止状态，因此Q202管也截止，此时Q202管c极上的直流电压不能加到U201（BA9741）的Pin2输入端，所以U201因无输入而不工作，Pint就无输出脉冲，因此整个逆变器就不工作；第二阶段，ENB为高电平，此时Q201管饱和导通，Q202管b极电位被拉低，因Q202为PNP管，且其c极上加有12V的直流电压，故Q2导通，12V电压加至IC供电脚Pin2，启动IC工作，U201就有脉冲输出去控制开关管工作，整个逆变器就处于正常工作状态，输出高压去点亮Panel的背光灯灯管。

      4．直流变换回路

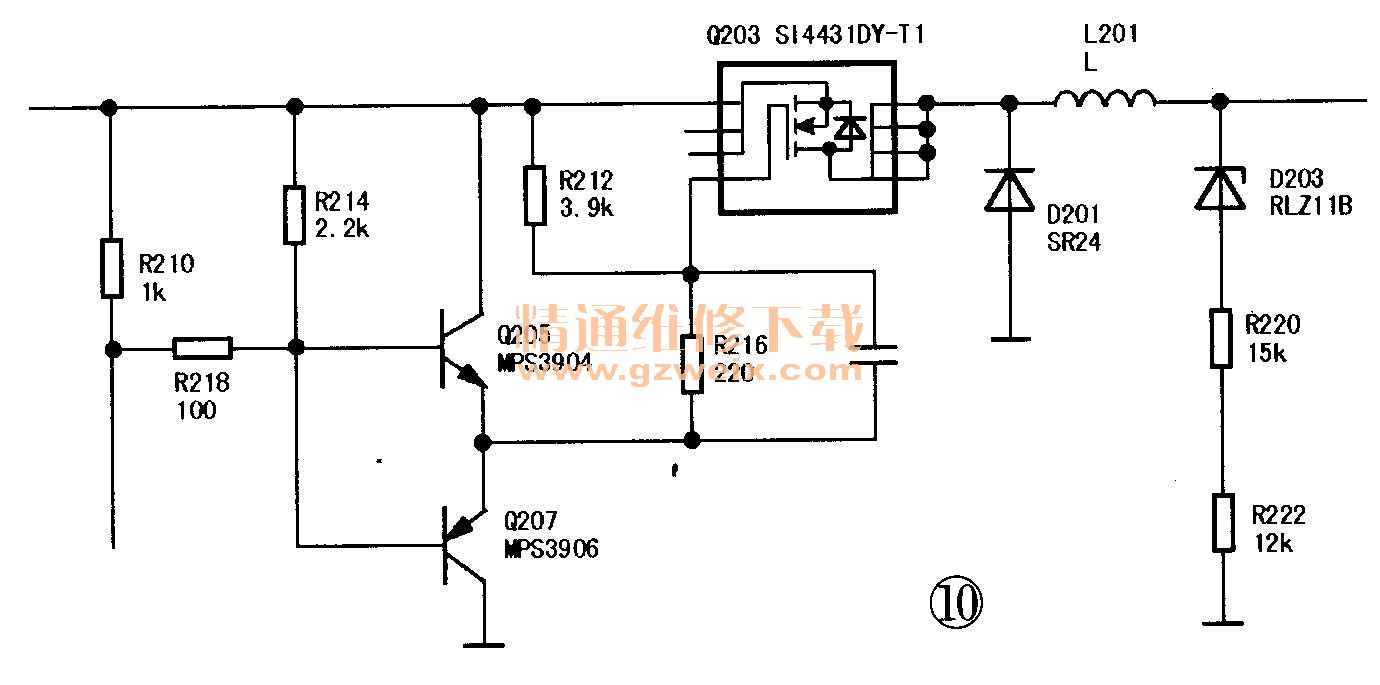

    由MOs开关管Q203和储能电感L201及D201组成电压变换电路，BA9741 F输出的脉冲经过Q205、Q207组成的推挽放大器放大后驱动MOs管做开关动作，使得直流电压对L201进行充放电。由于电路中的MOs开关管Q203采用P沟道场效应管，因此当U201输出脉冲为低电平时对L201进行充电，高电平时Q203截止，L201放电。图10中的Q205、Q207组成的推挽放大电路是起放大作用，由于U201输出脉冲的电流较小，不能直接驱动MOs管Q203工作，因此必须加上放大电路加以放大。

    过压保护电路：利用BA9741 F的DTC死区控制电路可以组成一个过压保护电路，其工作原理见图7，当L201输出的电压过高，超过D203管的稳压值11V时，D203管将会被击穿，使得Q6管导通，这样就把U1的Pin6脚DTC的电压拉至低于0.7V，内部死区控制电路就关闭输出晶体管的输出。

    5. LC振荡输出回路及输出电压反馈

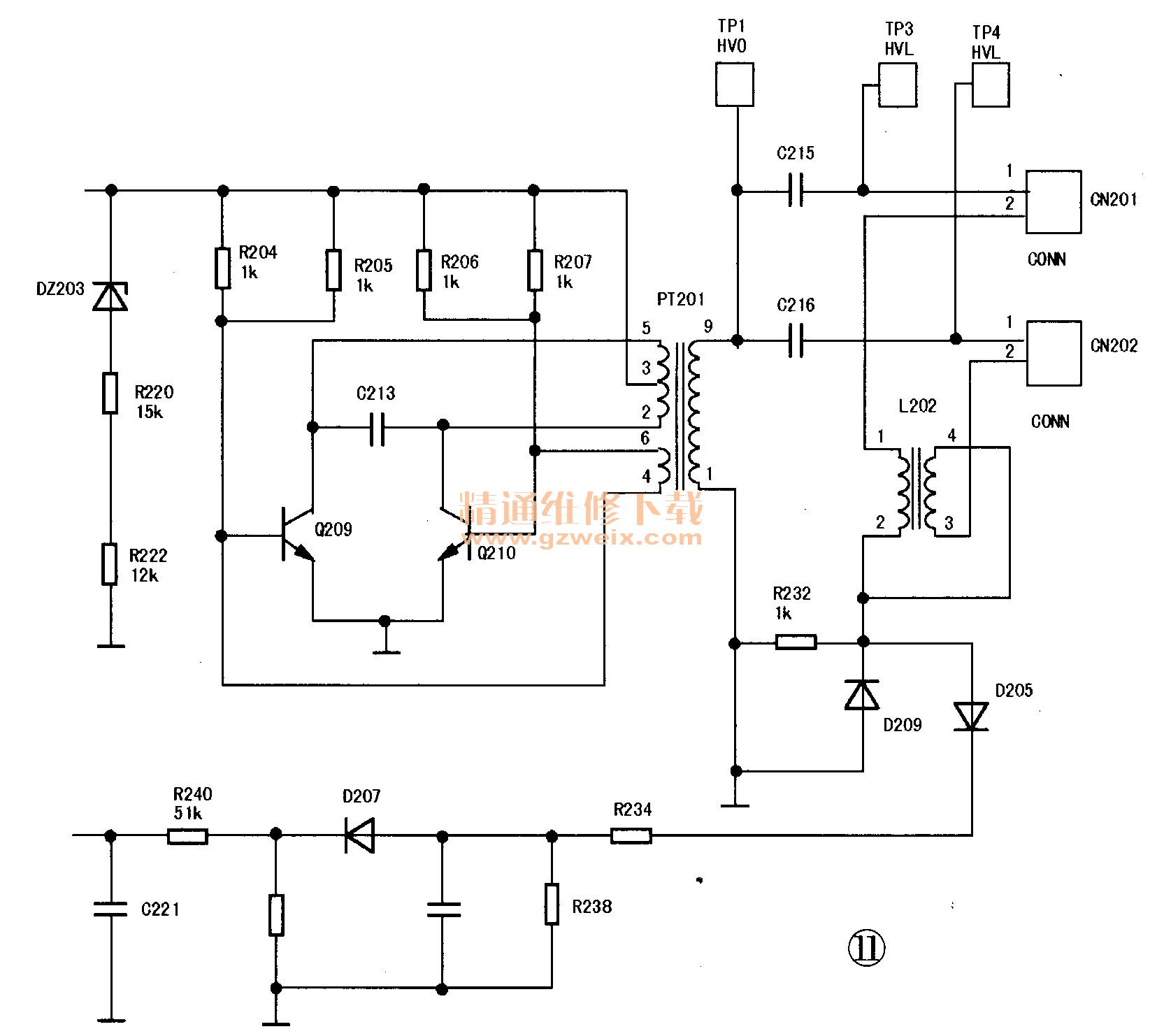

    电路参考图11, C213和PT201初级线圈组成LC振荡，Q209,Q210组成PUSH-PULL回路，它们处于交替工作状态，R224 , R225 ,R226 , R227为启动电阻。Q209,Q210的输出电压在PT上叠加通过LC振荡就产生了高压正弦交流电输出。

    在输出方面，C215、C216为耦合分压电容。当负载的Panel灯管未点亮时，输出回路没有导通，由PT1产生的1500V的高压电通过电容耦合作用加在负载两端，这样就满足了冷阴极荧光灯的启动条件，荧光灯被点亮。此时输出回路导通，有电流流过电容，由于电容有阻抗存在，因此电容两端就产生了压降，选择电容的参数值就可以使通过电容衰减后加在负载两端的电压变为800V左右的工作电压。

    输出电压反馈：当负载工作时，在R232两端有交流电压存在，该电压经过D205,D207,C211整流滤波后，得到一个直流的采样电压。将该电压反馈给BA9741 F的Pin14端，用于反馈控制BA9741 F输出脉冲的占空比，达到稳定逆变器输出高压的作用。
