一辆行驶里程约16万km的上海大众帕萨特轿车。用户反映：该车驻车报警灯在拉起手制动时驻车报警灯不亮。

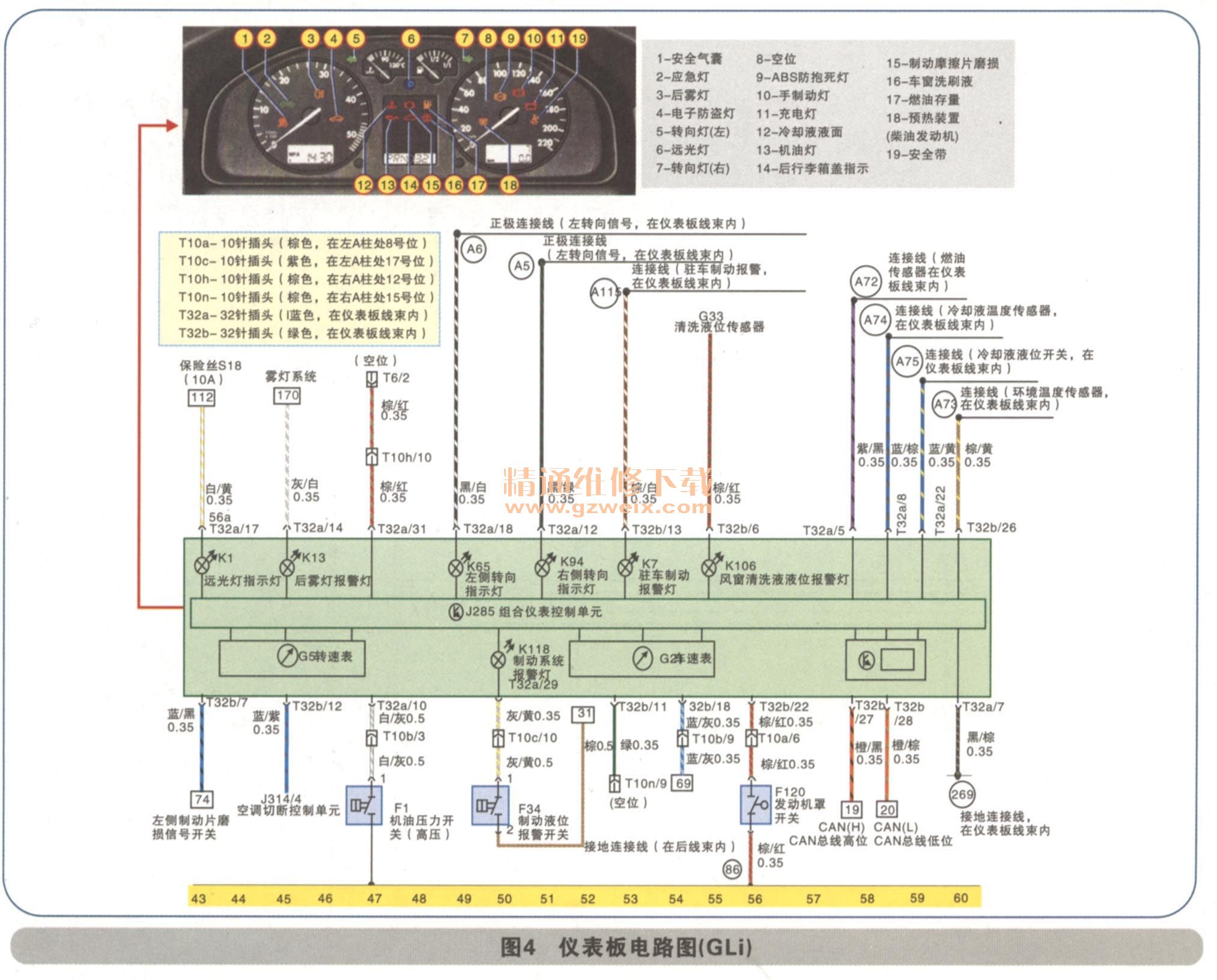

    故障分析：因为上海帕萨特轿车的仪表是组合仪表，正常情况下不能解体，所以检测时有效地利用电路图进行检修，可使检修变得简单。如图4所示，可知风窗清洗液位报警器和转向指示灯是相类似的，经检查这些灯都工作正常，唯独驻车灯不工作，所以可以排除组合仪表的电源故障问题。再看电路图可知，与控制驻车灯相关的导线为棕白色，于是对着这根线拔下插头，用试灯一端接正电源，另一端接这跟棕白色的导线，然后用手操作驻车制动手柄，手柄拉起的时候试灯点亮，放下时，试灯熄灭，这说明驻车制动开关及其线路没有问题。更换组合仪表总成，故障消除。
