（3）消峰电路
    R104、C103、D106组成消峰电路。在电源开关管导通时，电流从N1中流过，由小慢慢变大，此时是电能转变为磁能。注意，当变压器的磁通量饱和时，电流将不再增加，这时阻碍电流的只有变压器初级绕组的电阻，不再有磁阻。所以在设计开关电源时要尽可能避免开关变压器进入磁饱和状态。
    在电源管截止期间，变压器初级绕组中的电流不能立即停止，这时D106导通，绕组N1中的电流对C103充电。因为N1的电流继续流动，不会产生反峰高压而击穿电源开关管，起保护电源开关管的作用。
    在电源开关管再次进入导通状态时，电容C103在反峰期间所充的电容经过R104释放，电能转化为热能而消耗掉，为再次反峰期间充电做准备。
    如果电阻R104变质，或者C103容量变小，那么在反峰期间消峰电路就不能完成初级绕组N1的电流回路，这时就会产生反峰高压，就有可能击穿损坏电源开关管。如果C013击穿损坏，则在反峰时，因为D106导通，会直接导致初级绕组短路，而使初级绕组N1在电源开关管导通期间所充的能量迅速转化为热能，开关电源无法正常工作，同时开关变压器也会发出轻微的“嗒嗒”声。
    （4）推动电路
    203D6第⑤脚外的D104、R114组成电源一开关管Q101的推动电路，R114是推动电阻，该电阻一般取值为22Ω～100Ω，具体取值与电源开关管有关。
    电阻R116为钳位电阻，该电阻取值一般为10kΩ左右，主要起在电源管截止期间，电阻R116把电源管G极的电压拉低为低电平，防止在截止期间意外干扰而导通。
    R119、C106构成抗干扰电路。
    （5）供电电路
    当市电接入时，C101两端310V的电压经R106、R107加到IC101（203D6）的第⑧脚，第⑧脚的电压一般在300V左右。R106、R107起限流作用，防止加电瞬间电流过大损坏IC。
    第⑧脚加有300V电压后，通过IC内部的充电电流，开始对第⑥脚外的电容C109充电。当C109两端的电压超过12V时，IC101开始启动工作，第⑤脚输出方波，开关变压器开始工作。
    当变压器初级绕组N1有电流通过时，因为N1和N3都绕在一个磁芯上，这时N3的同名端也会产生相应的电压，该电压由D105整流后对C109充电，从而完成对IC101的持续供电。
    当IC101正常工作后，C109的电压维持在12V左右，IC101内部的充电电路停止工作，R106、R107无电流通过，起到环保节能降耗作用。也就是说在开关电源正常工作期间R106、R107不工作，只有在开关电源启动期间，R106和R107有电流通过。
    （6）反馈电路
    IC102和C102连接在IC101的第②脚，构成反馈电路。通过IC102的隔离和耦合，把次级电压的变化和负载的变化传递到初级，耦合到IC101的第②脚，相应改变第⑤脚输出PWM方波的宽窄，起到稳定和调整电压的作用。
    C102的有两个作用，在开关电源正常工作时，C102起抗干扰作用，滤波电路中的干扰杂波，防止干扰电源正常工作。在开关电源加电瞬间，C102起缓启动作用。因为加电瞬间，光耦还没有工作，第②脚的电压对C102充电，起维持IC101正常工作，防止第②脚电压过高或过低而保护停止工作。
    （7）代换型号
    NP203D6、203D6和DAP8A、
LD7575、P1337（AIGO）、LAAF1001等都可以直接代换。同时203D6和1200AP40、1200AP601203AP40、1203AP60等也可以代换，只是封装型式不一样，安装起来有点麻烦。LD7575PS代换203D6时，需要将原来PCB板上第①脚的电阻换成100kΩ，电容去除。
      2.SG6841
    SG6841的外围电路简单，在实际应用中范围非常广，早期的机器使用SG6841的DIP8封装，新上市的机器使用SOIC8封装的比较多，同时市面上液晶常用的PWM IC虽然型号不是SG6841，但其内核也是SG6841，如OB2268、OB2269等。

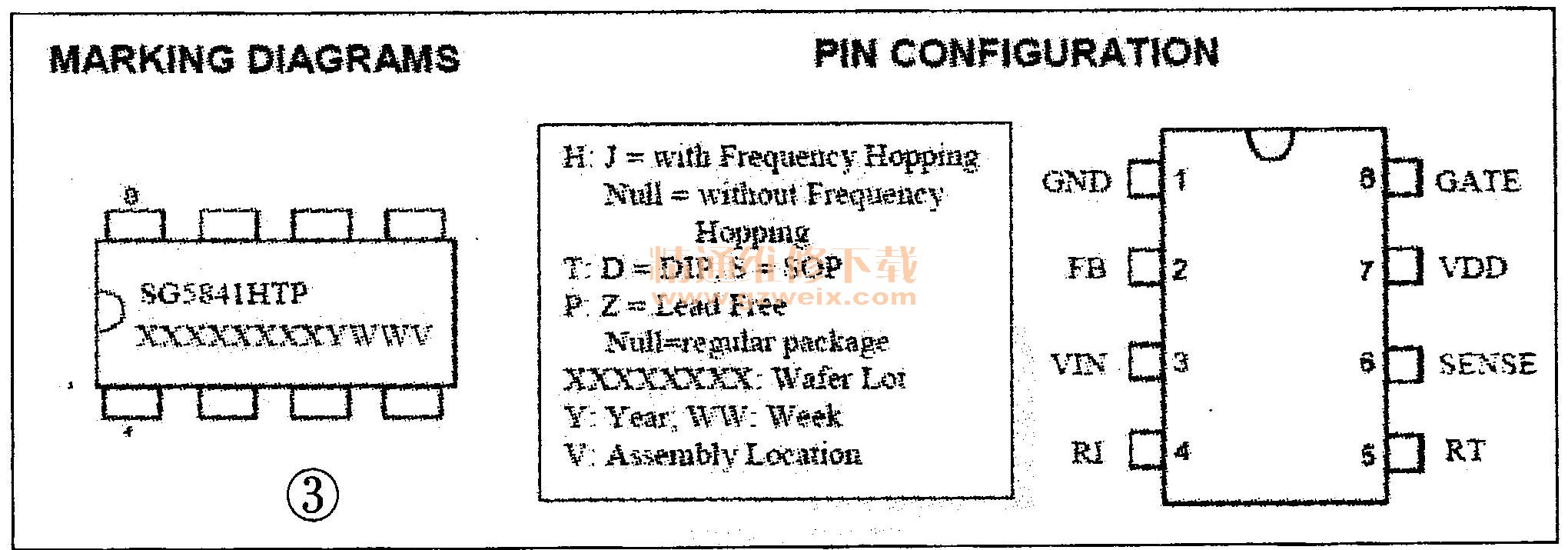

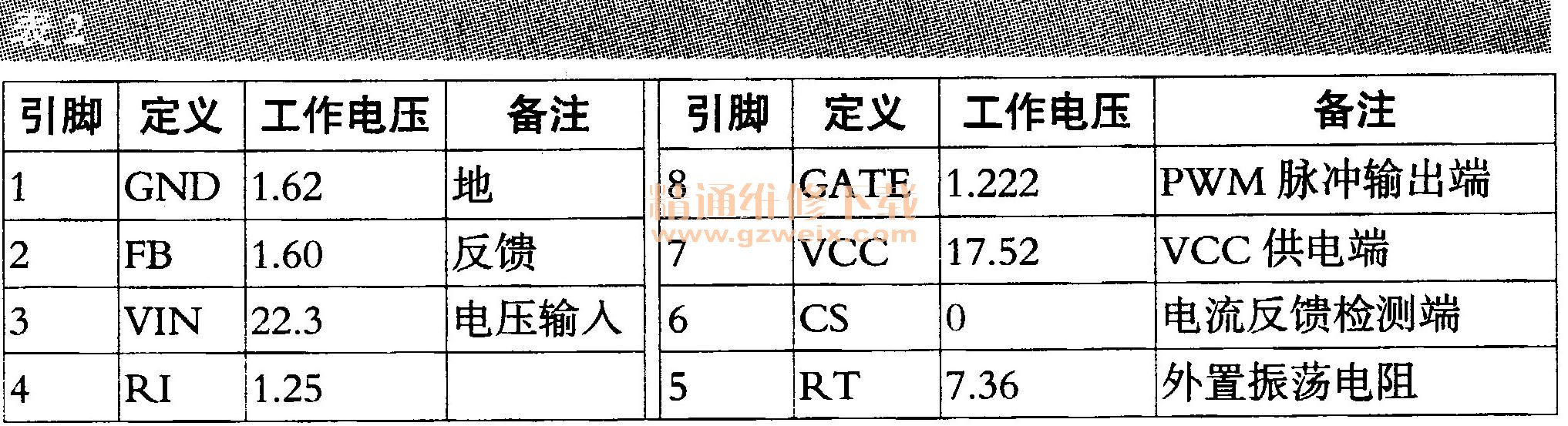

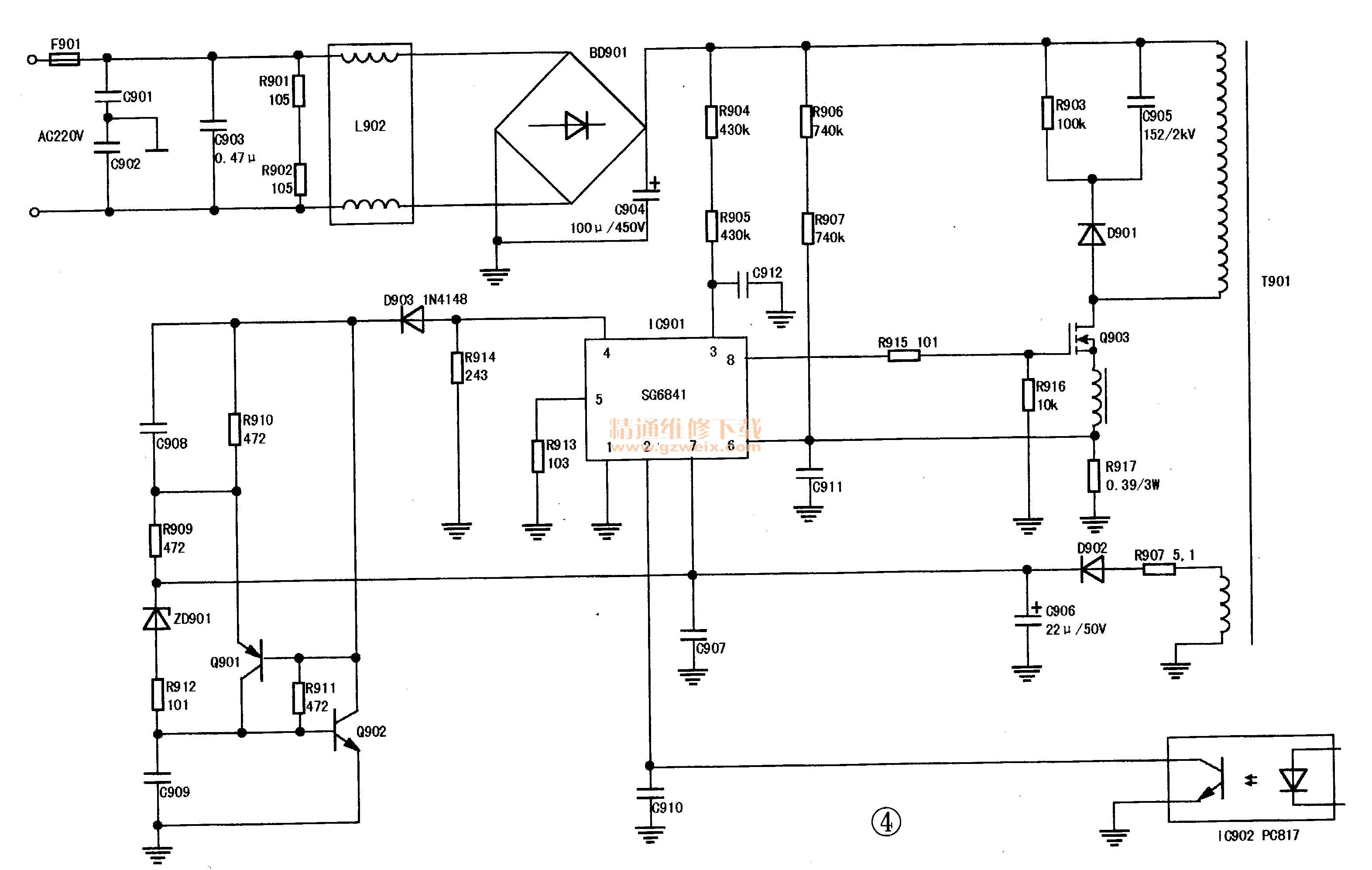

    SG6841工作市电电压范围为90V～264V，可编程工作频率，最低启动电流30VLA，最低工作电流3mA、可实现逐脉冲电流控制，防止过流损坏电源管。同时GATE端输出电流可达500mA，最大输出电压被限制在18V，不会造成电源长时间导通。引脚排列图如图3所示，工作参数如表2所示，应用电路如图4所示。
