创维39ESCHR型LED液晶彩电关键测试点实测数据
来源:本站整理  作者:佚名  2015-01-26 10:10:40

    创维39E5CHR型LED液晶彩电的电源板型号为168P-P39E-TU-10,主板型号为5800-A8M060-1P00,背光LED驱动板型号为168P-P390WM-00。

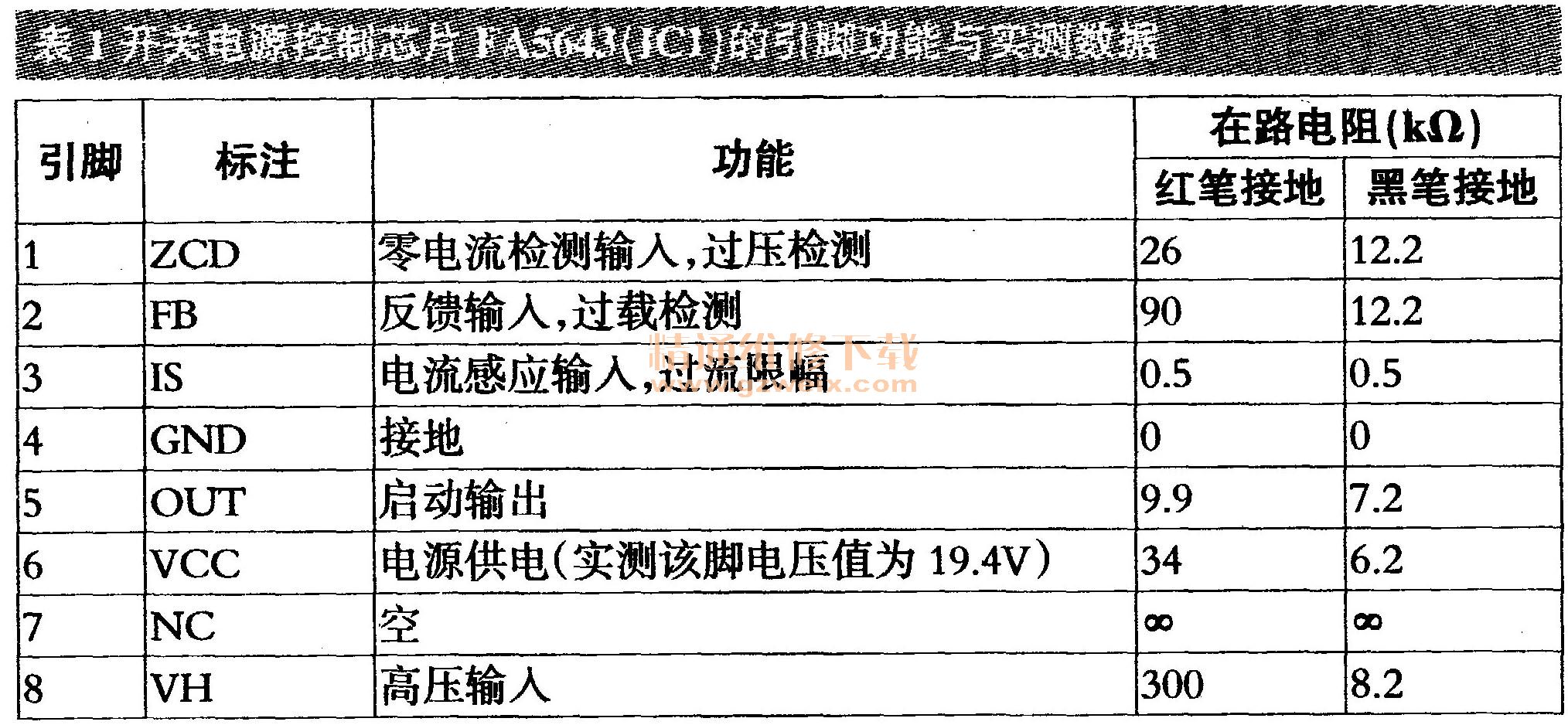

    该机电源板无功率因数校正(PFC)电路,开关电源以半桥LLC谐振变换芯片FA5643为中心组成,在开机后输出+12V电压(实测为12.04V),供给主板;输出+24V电压(在空载时实测为28.15V),供给LED背光驱动电路。开关电源控制芯片FA5643(IC1)的引脚功能与实测数据见表1,光耦、三极管、二极管的实测数据见表2。

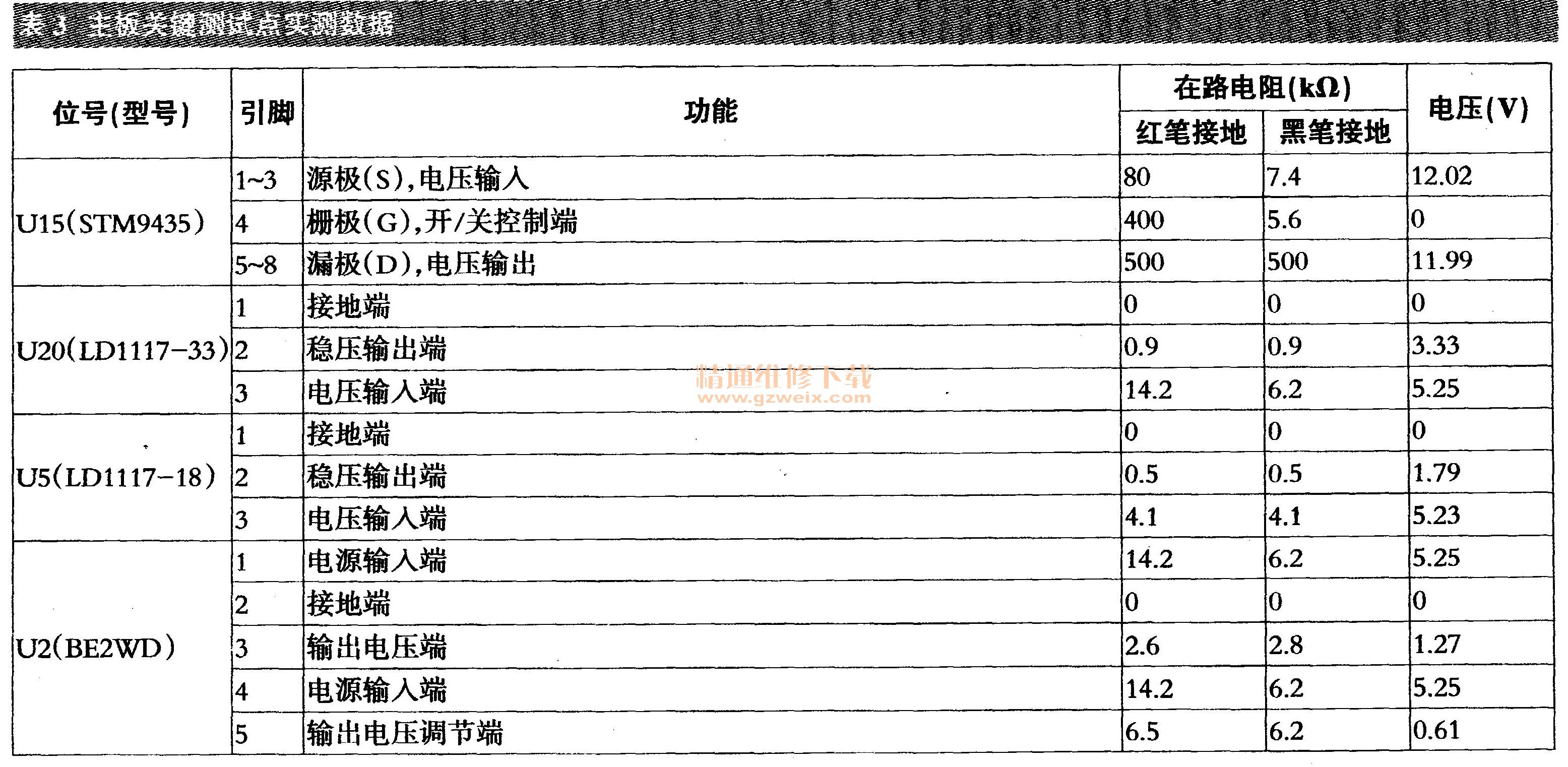

    该机主板上设有多路DC-DC电路,U9(IABZC)将电源板送来的12V电压降压为+5V,U20(LD1117-33)将输入的5V电压稳压为+3.3V,U5 (LD1117-18)将输入的5V电压稳压为+1.8V,U2(BE2V.TD)将输入的5V电压稳压为+1.27V。该主板的关键测试点实测数据见表3。


    说明:1.表中数据系MF47型万用表R×1k挡测得;2.二次开机后,电源板与LED驱动板相连插座的ENA端电压为4.325V,PWM端电压为3.212V。=
