（4）供电电路
    该机的供电比较特殊，不像其他IC那样直接对IC的VCC端进行供电，该机的自供电电路由T101的反馈绕组N4 、D320 、 C320 、 IC301内的光敏三极管、R323 、 R321、 C323组成。
    （5）反馈电路
    TOP224第①脚也是反馈信号输入端，次级电压的变化和N4绕组电压的变化会影响①脚的电压变化，该电压变化会通过IC内部相关电路用以调整PWM脉宽大小，用于稳定次级负载变化引起的次级电压变化。该机的反馈电路同时对＋5V和＋13V进行采样，通过电阻R335 、R336、 R338组成分压电路，其中点电压为2.5V。当次级负载变化或市电电压变化时，+5V或＋+12V电压就会发生变化，这个微小的变化会引起中点电压变化。由于IC330为高精度稳压电源，其R极输出的电压恒定为2.5V，但由于IC330与电阻R335、R336和R338的中点相连接，次级电压的变化就会使IC330的R极电压变化，IC330为稳定R极的电压，就会进行电路调整，其工作电流就会发生变化。这个工作电流的调整会改变IC301内的发光二极管的亮度，该亮度变化能够改变IC301内的光敏三极管电阻值，从而把次级负载变化和电压变化反馈给IC101的CTRL极（①脚）。
    （6）代换
    代换型号：TOP244、 TOP245 、TOP246、 TOP247只是功率大小差异，只要负载允许，可以互相代换。同时TOP24 x系列芯片的TOP220封装的IC可以代换DIP8的封装。
      7.5L0380R

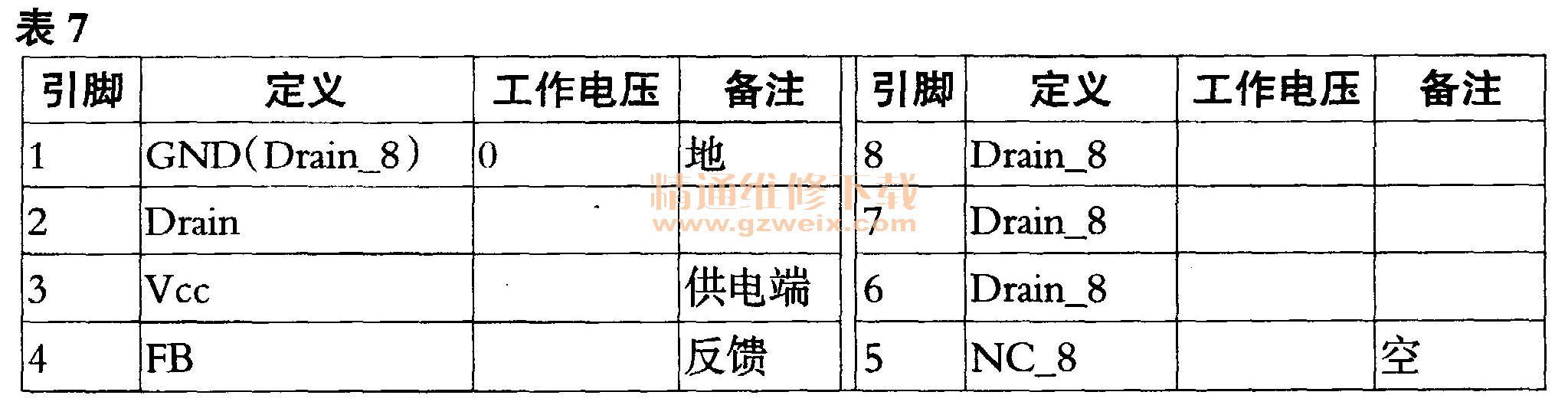

    5L0380R可以工作在50kHz（40kHz-55kHz）的频率下，低启动电流（只需要100 [LA ），可以对电源管的工作电流逐脉冲进行控制。IC具备过压保护功能，VCC端最低为25V，同时具备过流保护功能，还内置过热自动关机功能，低电压保护锁定，电压正常或温度恢复正常后自动重启。其引脚排列图如图14所示，各脚参数如表7所示，应用电路如图15所示（三星510N开关电源电路原理图）。
