（4）推动电路
DM0565R将PWM管理IC和MOs集成在内，MOs管的推动直接在模块内完成，外围无相关元件。
（5）供电电路
DM0565R③脚为VCC供电端，在DM0565R正常工作期间，由反馈绕组通过D120整流、C123滤波后提供。ZD 120为稳压保护二极管，一般取值20V，防止电压异常时损坏DM0565R。
（6）反馈电路
当VFB引脚的电压大于5.5V时，IC将关闭停止工作，此时IC的功耗电流为3.5μA。
（7）代换
CM0565R可以直接与DM0565R进行代换，需要改变的是⑥脚，CM0565R通过一只电阻接地，而DV0565R是通过85kΩ电阻接300V端。
9.CM0565R

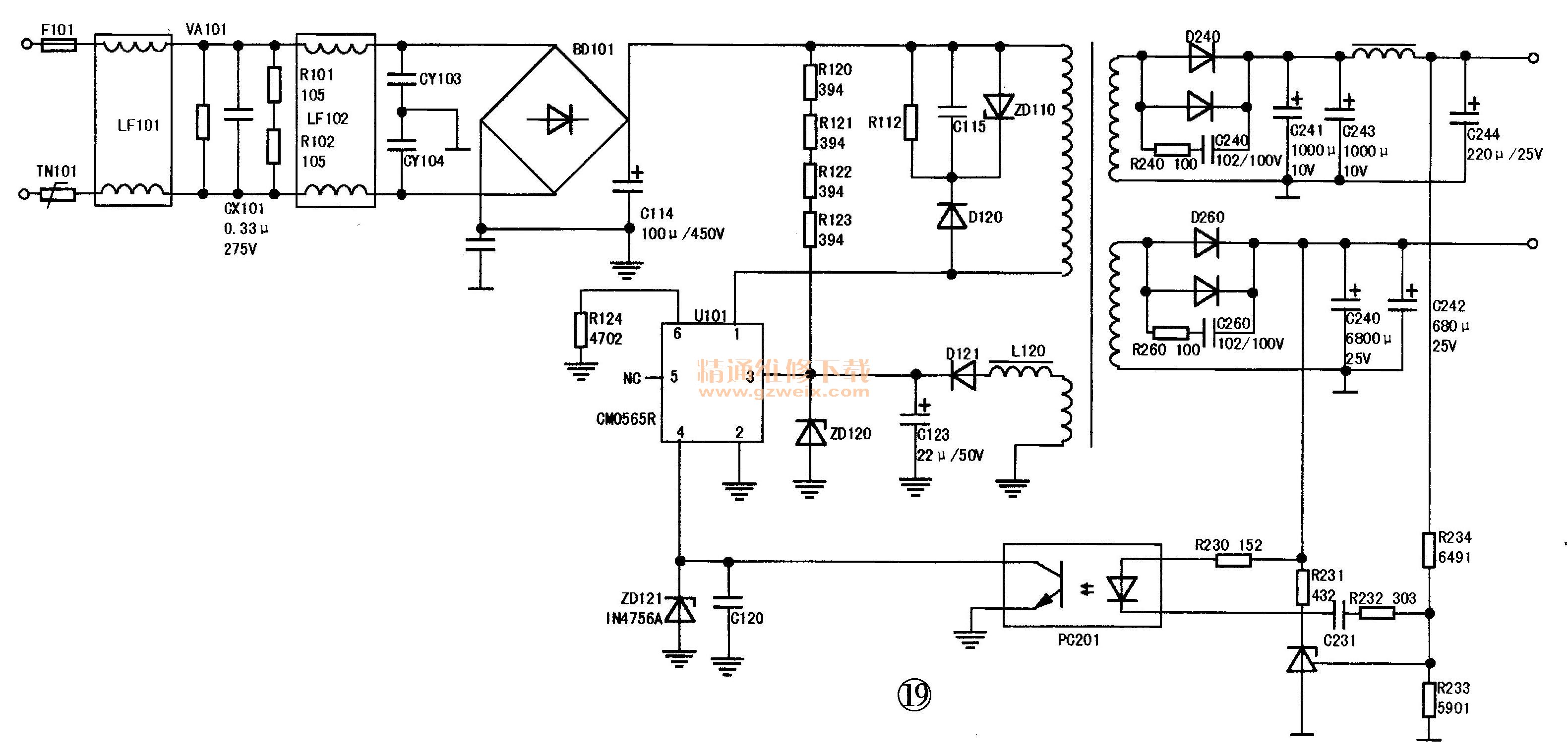

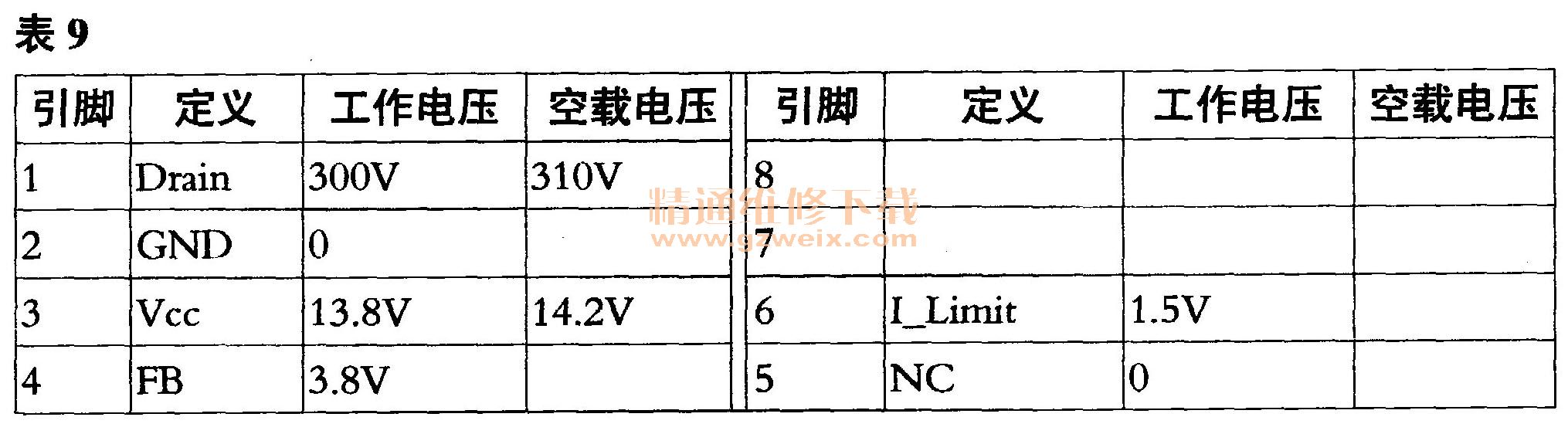

CM0565R为新型SMPS开关电源管理模块，只需要40衅的启动电流，IC在240VAC供电时小于1W的功耗和0.4W的启动功耗。该模块固定工作频率66kHz、 IC可对MOs工作电流逐脉冲进行限制（并可调整）。该模块具备过压保护、欠压保护、过热保护功能，同时还内置自动重启和内置软启动功能。引脚排列如图18所示，引脚功能如表9所示，应用电路如图19所示。
（1）保护电路
1）抗干扰电路
由LF101、LF102、CX101、CY103、CY104共同组成EMI抗干扰电路，其中R101、R102为泄放电阻，用以释放在断电时CX101上所充的电荷，防止对人造成电击伤害。
2）过压保护电路
VA101和F101共同组成过压保护电路，当市电电压异常时，VA101会在瞬间击穿，导致巨大的浪涌电流瞬间使F1010熔断，从而避免后级C114和U101过压损坏，该级过压保护是用来防止市电突然异常升高导致的损坏（如220V市电误接成380V输入时，或遇雷击时）。另外U101自身也具备过压保护功能，当VCC端输入电压超过20V时，CM0565R会停止PWM脉冲输出，防止过压导致IC损坏。在实际电路应用中，VCC端一般会对地跨接一只20V或25V的稳压二极管，用以对输入VCC端的电压进行限幅，防止干扰脉冲导致CM0565R意外过压损坏。
3）欠压保护电路
CM0565R具有自动重启和缓启动功能，当电路加电后，300V电压通过开关变压器的初级绕组加到CM0565R①脚，通过内部电路对③脚外接的C123电容进行充电，当C123两端的电压达到12V时，CM0565R开始启动，内部的MOs管开始工作。此后，VCC端的供电就由反馈绕组完成，为了节能IC会关闭内部的高压充电电路。
4）过流保护电路
CM0565R的过流保护没有外接过流检测电阻，由IC内部完成，该模块的MOs管工作电流被限制在3A左右，同时可通过改变⑥脚的接地电阻R124来改变MOs管的限流大小。
5）过热保护电路
CM0565R自身具备过热保护功能，当芯片结温达到145℃（130℃～160℃之间）时，IC会自动关闭，只有在温度允许范围内时，IC才会再次重新启动。
（2）启动电路
IC的启动电路由③脚VCC外接的电容完成，当VCC端电压大于12V时，IC开始启动工作，当电压低于8V时，IC停止工作。
（3）消峰电路
图18所示开关电源的消峰电路由D120、ZD110、C115、R112完成。当CM0565R内部的MOs管停止工作时，开关变压器初级绕组的电流不能立即停止，这时D120和C115组成泄放回路，防止反峰高压击穿CM0565R内部的MOs管。如果电路异常，反峰电压过高时，就会直接击穿ZD110，直接与初级绕组构成泄放回路。正常情况下，C115在反峰期间所充的电荷会在CM0565R导通时，通过R112完成释放，以保证再次反峰时C115没有充电。
（4）推动电路
CM0565R内部集成的功率MOs管，MOs管的推动直接在模块内部完成，外围无元件可调节。
（5）供电电路
反馈绕组、L120、D121、C123共同组成CM0565R的供电电路，以保证在IC启动后IC自身的电能消耗，为CM0565R提供VCC电压，同时该电压也是CM0565R过压保护和欠压保护的检测电压。
（6）反馈电路
CM0565R的④脚为BF反馈检测端，次级的电压变化和负载变化信号通过光藕PC201传递到④脚。C120为缓启动电容，用以保证在加电瞬间，④脚电压过高导致CM0565R异常保护。在加电瞬间，因为电容C120的存在，④脚电压被拉低至零电位，随着C120充电完成，④脚电压慢慢升高到正常电位，进入正常工作状态。当VFB电压大于5.5V时，CM0565R将停止工作。
（7）代换
DM0565R和CM0565R可以代换，但不是直接代换，电路要做小部分改动。CM0565R与DM0565R的差别在⑥脚，DM0565R⑥脚是接300V端，CM0565R则是通过电阻接地来限制工作电流。
