排除步步高AB903K机不能开机故障
来源:本站整理  作者:佚名  2012-03-26 13:20:25

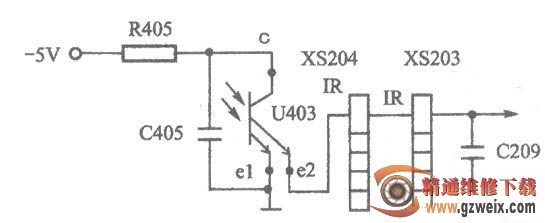

为了确定是遥控器还是机器坏,用此机的遥控器对另一台同型号机操作,正常。由此证明是机器坏。此机遥控信号接收、转换和传输电路与面板按键操作电路完全独立,如图所示。

  开机测U403的c极电压为4.9V,正常;E2极为0.8V,明显偏低(正常值为4.8V)。为了准确、迅速确定故障部位,将连接前面板与解码板之间的排线从插座XS203处拔下,再测U403的e2(或XS204IR端)端电压,此时为4.8V,正常。由此确定故障在解码板上。

  将解码板拆下,测XS203IR端对地阻值仅为80Ω(正常应为1000Ω以上)。仔细观察发现XS203IR端旁接有1只贴片电容C209,其另一端接地。根据经验,电路中瓷片、贴片电容极易变质,于是将其拆下,用万用表测其两端阻值仅为80Q,严重漏电,而引起上述故障。

  将C209用新瓷片电容代换后,插好各排线,开机再测U403e2端电压,已恢复正常值4.8V。用遥控器试机,一切正常。
