——打印工具使用
    上期介绍了多起采用电脑，并依靠Secure CRT超级终端串口来检修液晶电视不开机故障，实现了故障判定检修直观、快速，避免育修、通查电路或盲做软件升级等繁琐检修过程发生。现今平板电视主板电路高度集成，广泛采用BGA封装贴片IC，加之电路板又是多层板、IC供电种类多、电视功能繁多，软件驱动不稳定等等因素，导致平板电视故障判定难，显然有一套故障查询工具那就方便得多。因为这样不但能缩短故障查找时间，还能较准确地知道故障发生大致部位。而且，这套工具不仅可以作不开机故障判定，还能用于电视机其他故障电路判定，因为它将整机所有受总线控制的电路状态通过此打印端口读出，实现这一功能的便是今天要介绍的打印工具。打印工具还能用于智能手机、电脑等产品复杂故障判定，议及作为某些产品软件升级平台，由上述可知，从事电子产品的维修人员很有必要学会并掌握此维修工具技能。本期将给大家介绍如何建立和使用此工具。
    1.工具的准备
    （1）准备一台带有VGA端口的电脑，操作系统最好为WINDOWS .

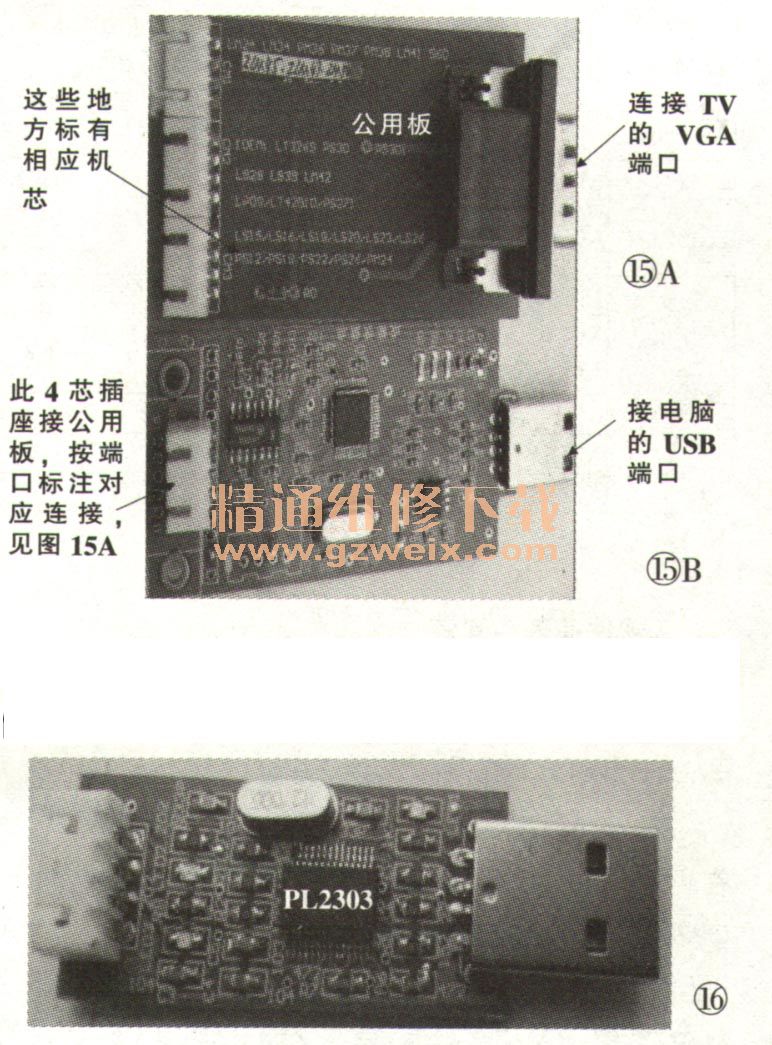

    （2）准备一套能将串口信号转换成USB信号的工具。此工具根据机芯使用芯片不同而不同。目前采用MST、MTK两大芯片的电视厂家较多，故准备配合这两大品牌芯片的转换工具即可。图15是满足MST芯片生产的长虹整机使用的一套完整转换工具，它有两个板，图15A作公用板使用。此板有两端口：VGA端口端与电视VGA端口相连。公用板的另一边标有多个四脚插座，表示在与不同机芯使用的像图15B这样的转换板子相连接。图15B分MST和MTK两类。如果图15B板上装有型号FT2232D的集成块时，表示此板是与MST芯片生产的整机配合使用；如果板上装的IC型号是PL2303，表示是与MTK芯片生产的整机配合使用。图15B的USB端口可直接接在电脑的USB端口上，而四芯片插座通过连接线接入图15A中标注的相应机芯的四芯插座上，故图15B电路板的供电由电脑通过USB端口提供。

    图16是供MTK芯片生产的电视在做故障时判定使用，上面的集成块型号是RL23030。
    另外，也有采用CP2102芯片用子信号转换，以用于MST芯片方案主板上。

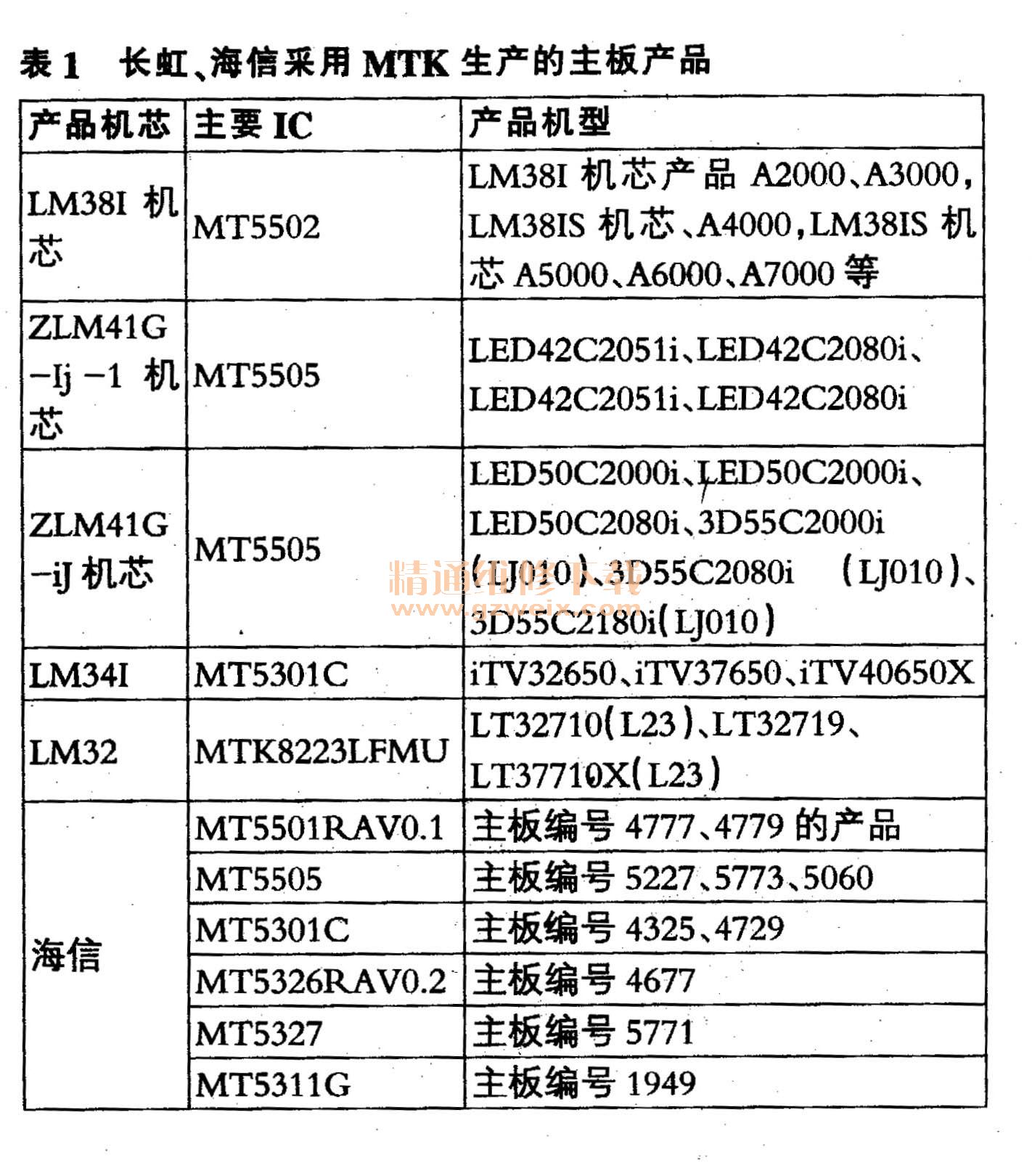

    MTK系列芯片是全球排名前十名的专业IC设计公司；——台湾联发科技公司生产的芯片，它广泛应用在高清电视、平板电视、手机上。表1罗列了长虹、海信两大品牌采用MTK系列芯片生产的主板相关信息。这些芯片其实都可用上图16再结合图15A的公用工具进行故障判定。

    对于MST芯片，它是台湾晨星半导体（MStar）生产的各种主芯片，表2列出了长虹、海信产品使用的不同MST芯片的机芯相关信息。这些芯片生产的整机原则上可用图15所示的工具进行不开机故障判定检修。
