巨鹰GE-8810B DVB-C数字有线电视机顶盒电源芯片采用HDIP4封装形式，表面未标注元件型号，实际是电流模式PWM离线式开关电源芯片SM8002C。
    由SM8002C构成的开关电源待机功耗小，开关频率为100kHz，具有过流和欠压保护功能，在系统短路的情况下，芯片内部的定时电路开始工作，让整个系统工作在“打隔”模式，同时监测系统工作的状态，直到系统恢复正常为止。SM8002C引脚功能如下：

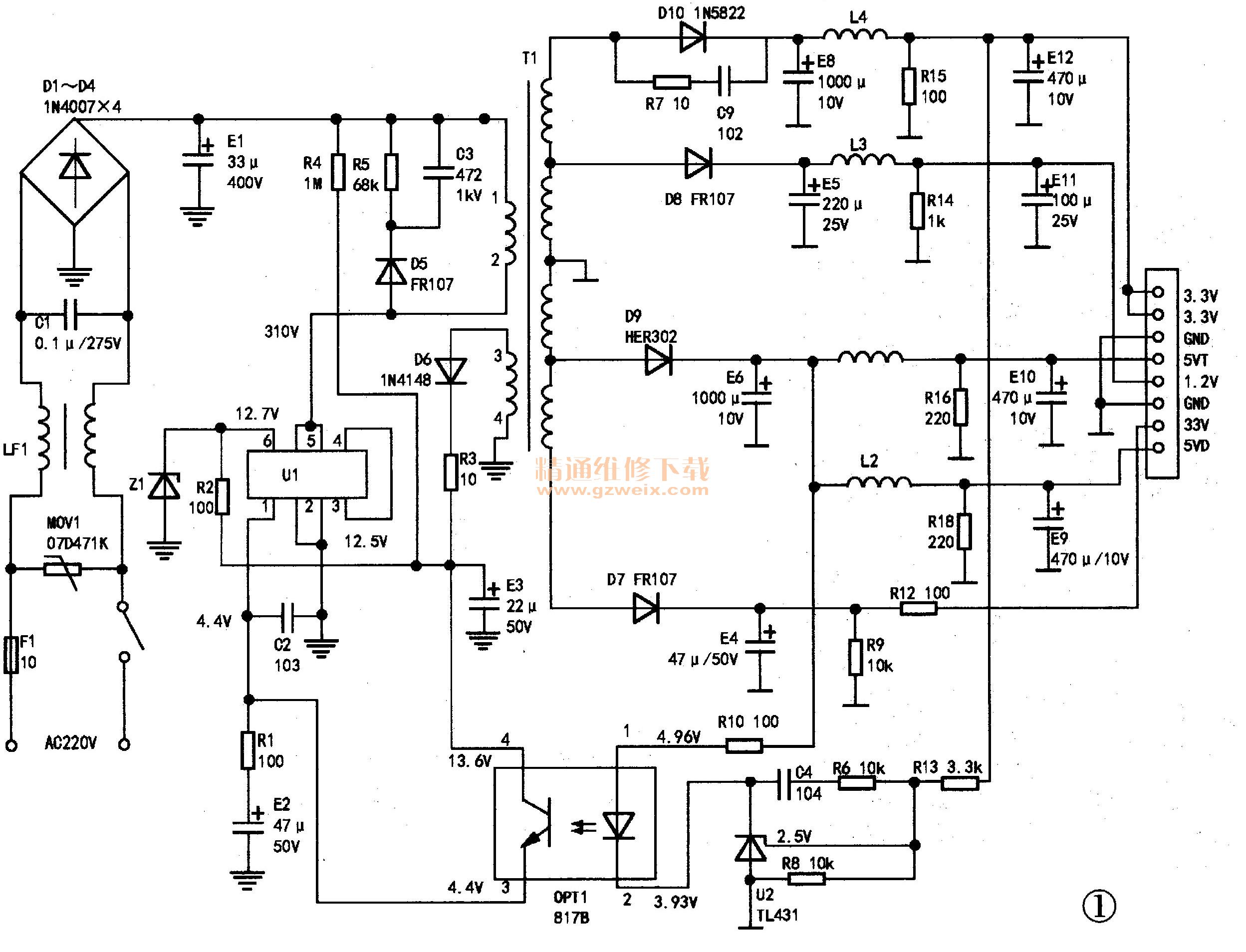

    ①脚（VDD）芯片控制部分电源，在过流或短路保护状态时，不断复位启动，起到保护作用；②脚（GND）接地端；③脚（SWO ）PWM波形输出端；④脚（SWI ）PWM波形输入端；⑤脚（DRAIN）驱动端；⑥脚（Vstart）为芯片启动电压输入端。该机顶盒电源电路实绘图如图1所示，标注电压为正常工作状态下实测值。

    一、工作原理
   220V交流电经电源开关、保险电阻F1进入由LF1和C1组成的抗干扰抑制电路，将电网中的干扰信号滤除掉，然后经D1-D4桥式整流、E1滤波得到约300V的直流电压，一路经开关变压器T1初级①-②绕组加至Ul1（SM8002C）的⑤脚，另一路经R4降压后给E3充电，并通过R2加到SM8002C的⑥脚，当U1的⑥脚电压上升到10V时，芯片启动并进入VDD充电阶段。SM8002C芯片内部集成开关（连接于Vstart脚与VDD脚之间）导通，系统通过⑥脚和集成开关向①脚外接电容E2充电，VDD电压上升，当VDD电压达到5V时，芯片内部的定时电路开始工作，由于充电开关仍然导通，加之内部的稳压作用，VDD电压最终达到5.6V，定时电路在开启0.65s后结束工作，芯片进入VDD放电阶段。定时电路结束工作后，芯片内部集成的充电开关关断，由于芯片内部电流消耗，VDD电压下降，当降到4.95V时，U1进入PWM工作模式。只要VDD电压在3.35V～4.95V之间，U1即工作在PWM模式，T1辅助绕组③-④产生的感应脉冲电压经D6整流，R3、R2限流及E3滤波、Z1稳压后供给U1的⑥脚，以维持U1正常工作状态。同时，T1次级各绕组感应出的电压分别经整流、滤波后得到3.3V、5V、12V、33V电压，为主板各功能电路提供电源。

    该机电源稳压控制电路主要由U1、UYT1（817E IU2（TL431）和取样电阻R13、R8等元件组成。当电源次级输出电压发生变化时，稳压控制电路将输出电压误差信号传递给U1的①脚，通过调控U1的①脚的VDD电压，改变PWM占空比，使输出电压保持在设定值内。

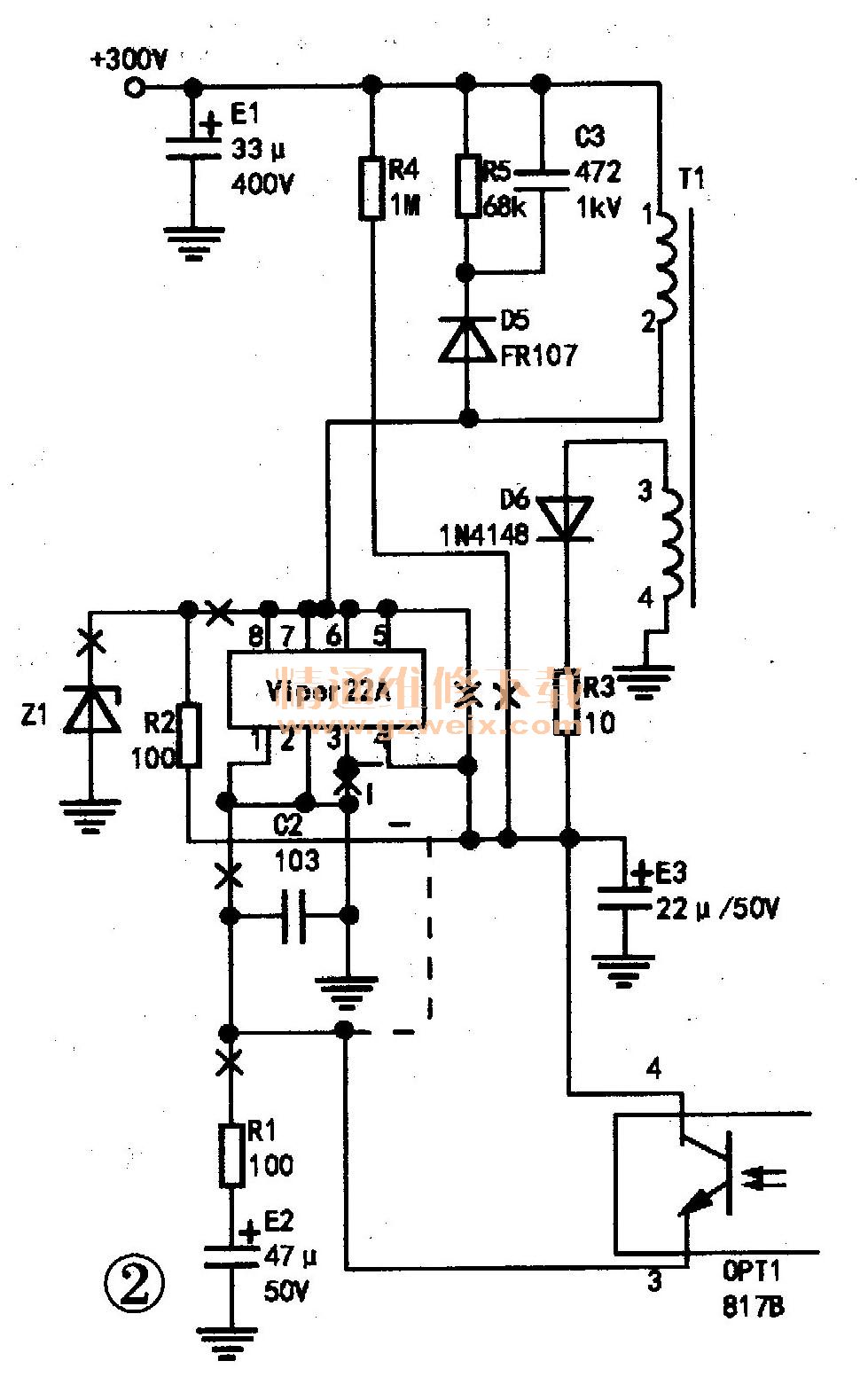

    二、检修与代换
    如电源无输出电压，应先查保险电阻F1是否已损坏，如F1开路，则应查电源输入、整流滤波及主变换电路有无短路故障。在确认电路无明显短路故障后，可接通电源测E1两端及U1的⑤脚有无300V左右的直流电压，如有300V直流电压，且关机后该电压较长时间才消失，则说明开关电源未起振，应重点检查R4、R2是否开路，E3、Z1是否击穿短路。此外，应注意检测U1的①脚（VDD）电压是否在3.35V～4.95V之间，以判断SM8002C是否处于保护状态。如各组电源输出电压均偏离正常值，则故障多发生在稳压控制环路和取样电源支路，在主板负载电路正常的情况下，则对稳压控制电路中的元件进行检测。如只是3.3V外的其他输出电压异常，则查该支路的整流二极管、滤波电容等元件。
