有线电视是利用高频电缆、光缆、微波等传输介质，并在一定的用户中进行分配和交换声音、图像以及数据信号的电视系统。最早的有线电视系统，是1948年在美国宾州曼哈诺依的一个公用天线电视接收系统（MATV） 。

    我国有线电视技术发展很快，从同轴电缆传输到光缆、MMDS,HFC等多种传输技术的混合应用，从只传输模拟信号到模拟、数字信号的混合传输，从单向广播网到双向交互网络，我国有线电视技术的发展日益接近国际先进水平。

一、有线电视系统的组成

   有线电视系统由三部分组成：前端系统、干线传输系统和用户分配网络。系统的前端部分主要任务是将要播放的信号转换为高频电视信号，并将多路电视信号混合后送往干线传输系统。干线传输系统将电视信号不失真地输送到用户分配网络的输人接口。用户分配网络负责将电视信号分配到各个电视机终端。有线电视系统的构成如图1所示。

    1．前端系统

    前端系统对各种天线接收的信号、摄录设备等输出的信号调制为高频电视信号，并通过混合设备同时将多路信号合并为一路电视信号，以便输送到干线传输系统。

    前端设备常用的设备是天线放大器，调制器、解调器、混合器、滤波器等设备。

    如图2所示为前端模拟调制设备和常用的邻频混合器。

    2．干线传输系统

    干线传输系统主要位于前端系统和电缆分配系统之间，将前端系统输人的电视信号传送到各个干线分配点所连接的用户分配网络系统。干线传输系统采用的主要设备是干线放大器，如图3所示。干线传输系统一般分别采用室外同轴电缆、光缆、多路微波MMDS,HFC（同轴电缆和光缆混合）四种方式进行信号的传输。

    3．用户分配网络

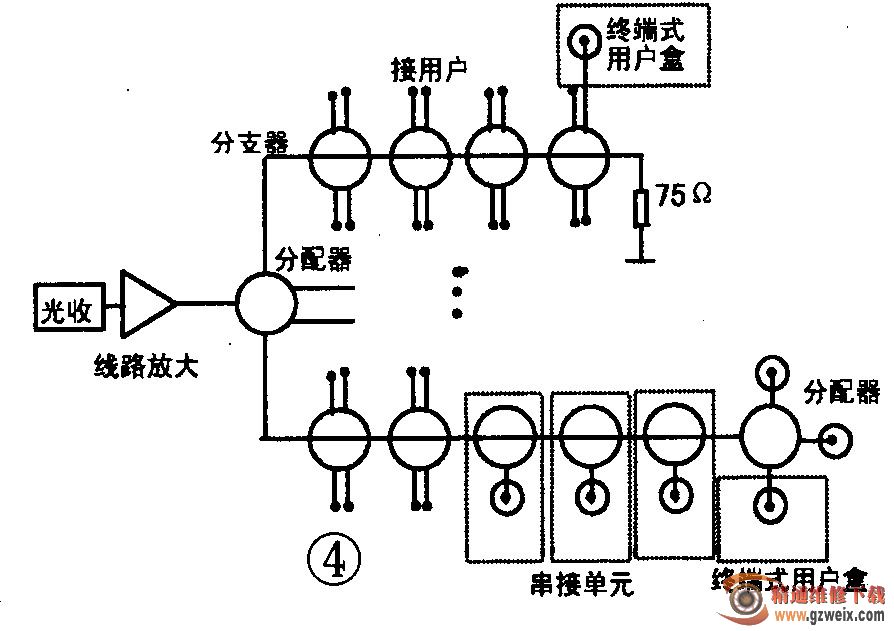

    用户分配网络位于干线传输系统和用户终端设备之间，它将干线传输系统输送的信号进行放大和分配，使各用户终端得到规定的电平，然后将信号均匀地分配给各用户终端。用户分配网络确保各用户终端之间具有良好的相互隔离作用互不干扰。如图4所示。

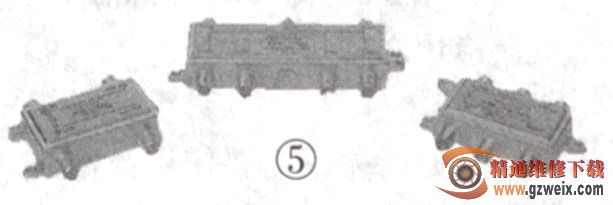

    用户分配网络系统采用的设备主要有：分配器和分支器。分配器的规格有二分配器、三分配器万四分配器等，如图5所示。
