五、高压电容器、高压二极管的拆装
(1)仍按图 1 的零部件安装示意图操作。
(2)拆卸高压电容器与高压二极管的方法。
①拔去高压二极管与高压电容器连线的插头，然后再拔去高压电容器上的接线。
②用短柄“十”字螺钉旋具拧下高压电容器和高压二极管上的螺钉，然后取下高压电容器和高压二极管。
③安装高压电容器与高压二极管的方法：首先插上高压电容器与高压二极管相连的接线，然后将高压电容器一端插入底板孔槽中。再用一颗“十”字或“一”字螺钉固定高压电容器；然后再用一颗螺钉固定高压二极管(那端是接外壳地的)，最后再插上高压电容器的两插头。
六、风扇电机和转盘组件的拆装
1. 风扇电机的拆装
按图 1 的微波炉零部件安装示意图的方法操作。
拆卸风扇电机的方法：
(1)拔去风扇电机上的两根引线。
(2)用“十”字螺钉旋具拧下两颗螺钉，取下风扇电机。
(3)将风扇从转轴上拉去风叶，然后取下弹簧夹。
2. 安装风扇电机的方法
(1)将风叶插入转轴，注意转轴要露出风叶2～3 mm。
(2)装入弹簧夹，在风叶与转轴配合处点些 502 胶水。
(3)将风扇电机用两颗螺钉固定，然后插上风扇的电源引线。
3. 转盘组件的拆卸方法
(1)先取出炉中的玻璃转盘以及转盘架。
(2)将微波炉底朝上翻起。
(3)用尖嘴钳钳断入孔连接处，并取下中间一块盖板。
(4)用“十”字螺钉旋具拧下固定转盘电机的 5 颗螺钉，然后将转盘电机取下，拔去两根电机引线。
(5)用尖嘴钳将连接轴套上的止动环拆下，再取下连接轴套及止动垫圈。
4.安装转盘组件方法
(1)连接轴套将梅花弹簧圈拧紧配合套入。
(2)将转盘电机轴对准连接轴套孔，再用 5 颗螺钉固定好电机，然后插上 2 根电源引线。
(3)将底板中间钳下来的一块盖板孔对面的长方形插入底板凸起的长方形孔中，并用 1 颗螺钉固定另一端。
(4)放入转盘架(应注意要使转盘架中三角凹槽面向下，以便与连接轴套套牢并放正玻璃转盘)。
七、连锁装置的拆装
(1) 仍按图 1 微波炉零部件安装示意图的方法操作。
(2)拆卸连锁装置方法。
①拔掉连锁开关和监控开关上的接线插头。
②用“十”字螺钉旋具拧下 3 颗固定开关托架的螺钉，取下开关托架，并将连锁开关和监控开关从托架中取下。
③把开关托架中的开关连杆臂和动作杠杆取下。

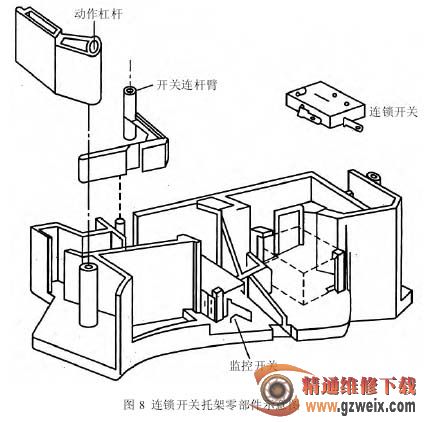

(3)连锁装置安装方法。按照连锁开关托架零部件示意图(见图 8)安装。
