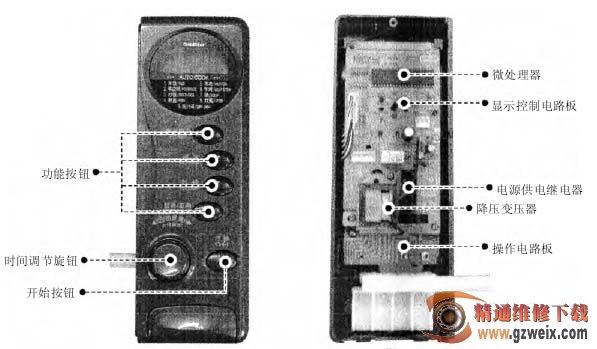

图解(13)微电脑控制装置的结构见图 16 所示。微电脑控制装置主要是由操作电路板、降压变压器、电源 供 电 继 电器、微处理器和功能按钮等构成的。
① 作电路板。
操作电路板用于对微波炉的启动、微波、定时和火力等的控制,其结构较简单,主要由微动开关和编码器等组成。
图解(14)

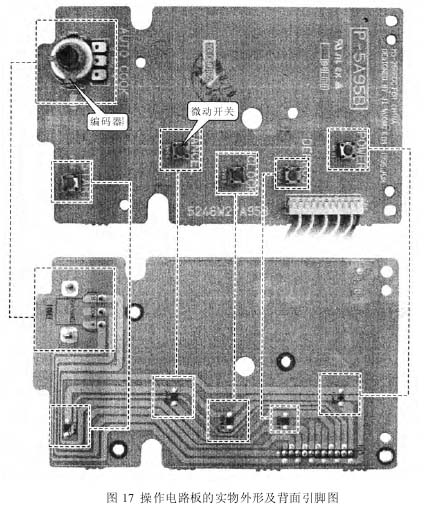

操作电路板的实物外形及背面引脚见图 17 所示。
使用万用表检测操作电路板时,主要是检测其微动开关阻值是否良好,以及编码器引脚间的阻值是否良
好。
②降压变压器。
降压变压器在微波炉中的功能是将 220 V 的交流电压变换为两组交流电压,再分别经整流、滤波后,变成直流电压,为控制电路板中的元器件进行供电。
图解(15)

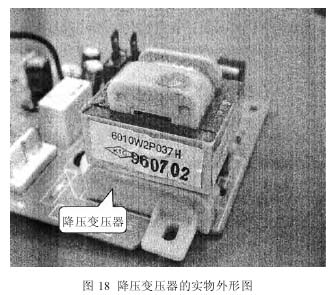

降压变压器的实物外形见图 18所示。
使用万用表检测降压变压器时,主要是检测其各引脚的阻值是否正常。
③电源供电继电器。
电源供电继电器主要用于控制给高压变压器的供电,若电源供电继电器绕组中有电流,就会使内部的触点闭合,从而使交流输入电压加到高压变压器上,微波炉开始工作;当电源供电继电器绕组的电流断路,则内部的触点就会断开,此时,微波炉停止工作。
图解(16)

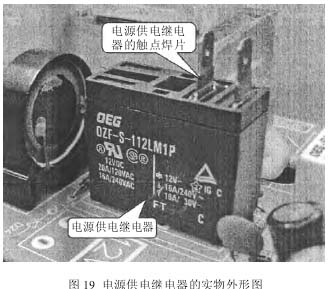

电源供电继电器的实物外形见图 19 所示。
使用万用表检测电源供电继电器时,主要是根据其工作条件和引脚间的阻值是否正常,来判断电源供电继电器本身是否良好。
④蜂鸣器。
蜂鸣器是微波炉中的一种报警、提示器件,在微波炉工作过程中,当微波炉微波加热后,便会有提示声发出;在对微波炉进行操作时,也会伴随有蜂鸣器的声音。
图解(17)

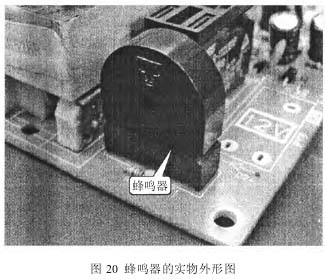

蜂鸣器的实物外形见图 20 所示。
使用万用表检测蜂鸣器时,通常采用在路检测蜂鸣器的通断情况来判断其是否正常。
⑤微处理器
。
微处理器主要用于接收人工操作指令和传感信息,并根据程序对各种电路和器件进行控制,完成微波控制任务。
