排除格力GC-2017型电磁炉电源电压为OV
来源:本站整理  作者:佚名  2012-08-17 15:13:55

此机插入电源后,+18V迅速达到设定值,然后下降至16V,又升至17V,又降至14V,又升至15V,就这样慢慢阻尼振荡下去,直到电压为OV。

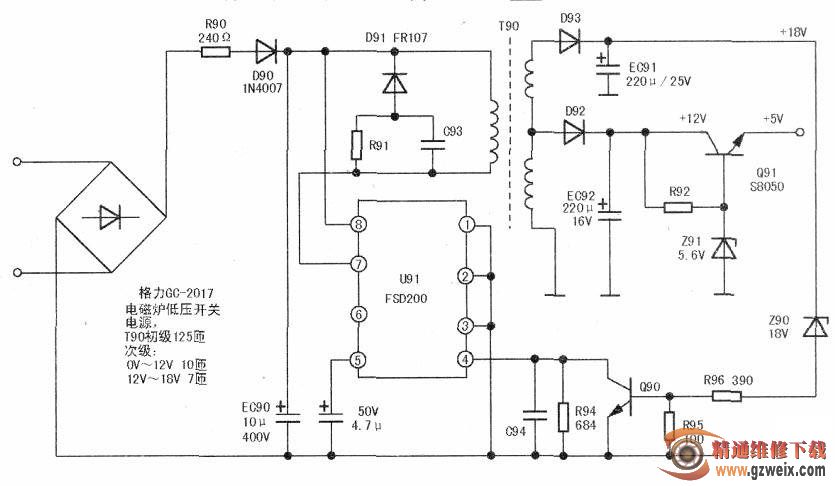

  该电源振荡、驱动、稳压功能由FSD200单片IC担当.电路板编号U91.相关电路见图下1

  在路检测各元件,没发现明显问题;代换U91、Q90无效;用VIPer12A代换U91并改动外围元件,故障不变。静下心考虑,目前最不容易判断好坏的是开关变压器T90,决定将其拆下查看绕组情况。



  其次级绕组线径较粗,12V、18V共绕17匝,初级线径细共125匝。当拆到100匝只剩下最后一层绕组时,发现绕组左侧有约3mm的霉点,看来这里就是故障点,继续把线拆完。重烧时,外层线绕在里面,原内层线留在外面,至有霉点处剪断,重新接线,继续绕够125匝,次级按原样绕好。把T90焊入电路板通电,18V恢复正常,接入线盘放锅加热也正常。拆下VIPer12A.把FSD200装上并恢复外围应用电路,开机,测18V变成18.5V,这应是重绕开关变压器和VIPer12A外围电路稍有不同所致,不过0.5V的误差不会造成后面电路工作的失常,至此故障排除。
