美的MC-PSD/C/D/E电磁炉,上电后,蜂鸣器长鸣,操作没反应
来源:本站整理  作者:佚名  2012-09-21 07:20:19

电磁炉出现上电时蜂鸣器长鸣、操作没反应故障,通常为过零检测电路或者微处理器 U202出现故障。上电检测微处理器 U202 的28脚电压,若该脚电压为 0.56 V 左右,说明过零检测电路正常,故障出在微处理器 U202 上,更换新的微处理器即可排除故障;若所测微处理器 U202 的28脚电压为 0 V 或 5 V,则判断故障出在过零检测电路上。

上电检测三极管 Q208 的基极电压,若三极管Q208 的基极电压不为高电平,可判断过零检测电路的输入端出现故障。

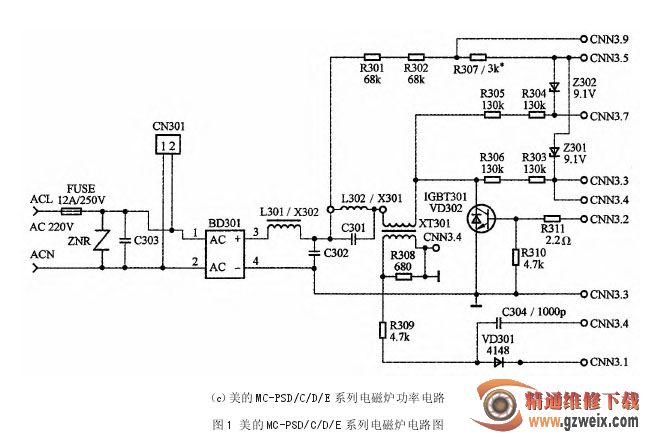

断开电源,检查 VD301、VD302、R309 有无损坏,更换损坏的元件即可排除故障。如测得 Q208 的基极为高电平,说明过零检测电路出现故障。断开电源检查 Q208、Q209、R234、R247、C227 有无损坏。更换损坏的元件,即可排除故障。
