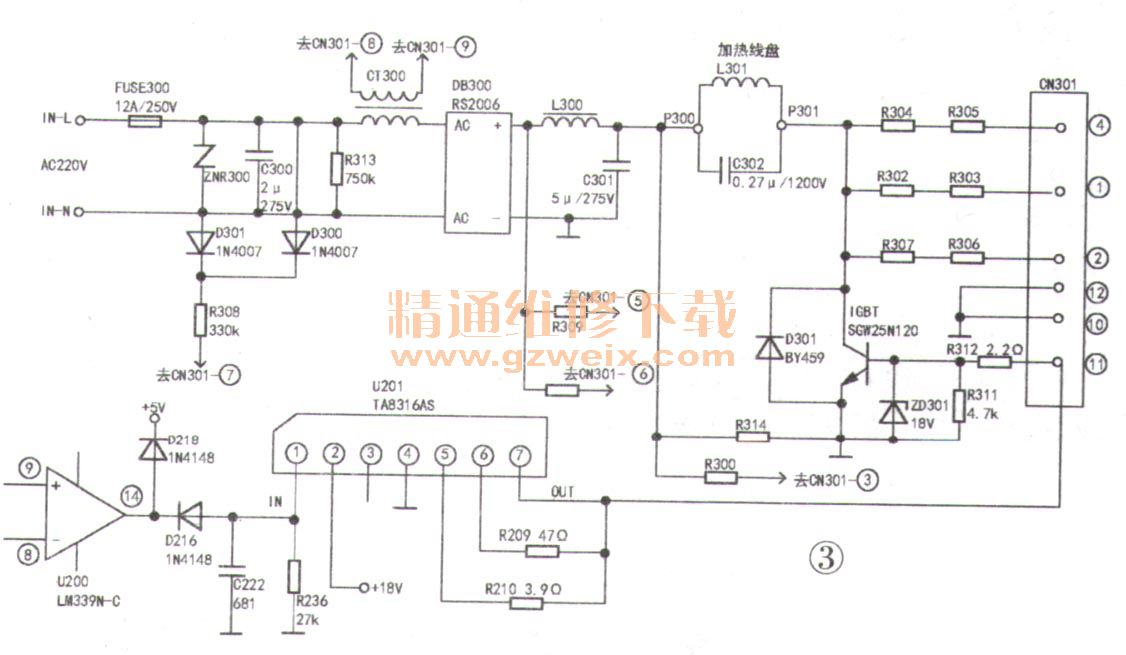

分析检修：该故障部位多在高压电源电路、高频谐振电路和门控管驱动电路中。根据实物绘出高压电源电路及高频谐振电路如图3所示。

    拆开机壳，取下电源功率板（型号为MC-PSD-D-HV）和微电脑控制板（型号为MC-PSD-D-LV），先将电路板上的灰尘油垢清洗干净。目测加热线盘L301完好，保险管FUSE300炸裂。检测抗干扰电容C300、滤波电容C301、谐振电容C302均正常。再检测整流桥DB300（RS2006）、阻尼二极管D301（BY459）、门控管IGBT（SGW25N120）均击穿（短路）。先更换DB300，接着更换IGBT。由于原IGBT管内不含阻尼二极管，故特设置一只阻尼二极管D301在门控管侧。更换时将D301 gmww引脚剪断不用，找管内含有阻尼二极管的门控管如FGA25N120ANDT或K25T120管子直接代换后，先在烧断保险管处串一只60W/220V灯泡，接通电源，灯泡很亮（应立即关断市电电源），这说明电磁炉仍有短路故障。
    于是检查IGBT管G极分压电阻R311、R312及稳压二极管ZD311均正常，由此判断短路故障在门控管驱动电路。该机门控管驱动电路由专用的驱动集成块U201（TA8316AS）及其外围元件组成。输入脉冲信号由U201输入端①脚输入，经内部电路处理后，输出脉冲信号由输出端⑦脚输出，经排插CN301的11脚加至IGBT管G极，从而驱动IGBT管导通与截止。U201的引脚功能及在路电阻、在路电压见表1。

    判断U201好坏，用万用表电阻挡测量各引脚对地电阻即可，经测量U201的①～⑦脚，发现输出端⑦脚对地击穿短路，从而导致IGBT管过压击穿，并殃及DB300和FUSE300引发上述故障。
    更换U201后，再次通电试机，灯泡微亮，说明电磁炉内部短路故障已排除。拆走灯泡，换上FUSE300（12A/250V）后试机，电磁炉正常加热，故障排除。
