一、基本结构与工作原理

1. 基本结构

新泉牌过水式电热水器整机结构，主要由输入接头、主体、电源开关、PTC 发热器、漏电保护开关和输出接头等组成。只要从输入接头输入自来水，闭合电源开关，自来水经过 PTC 发热器，输出接头有热水流出。

2. 工作原理

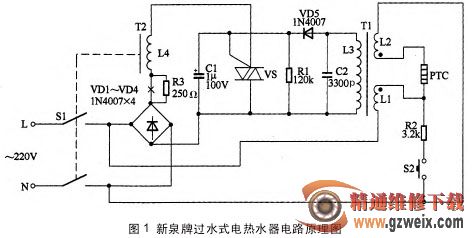

新泉牌过水式电热水器电路原理如图 1 所示。热水器采用 PTC 发热器加热，电路可自动控温和自动控制功率输出。漏电保护开关由保护电路和试验电路组成，漏电保护电路利用互感电压使双向晶闸管 VS 导通，通过电磁铁脱扣带动电源开关断开电源。

接通水源和电源，闭合电源开关 S1，220 V 交流电通过 S1、电流互感器 T1 的绕组 L1、PTC 发热器和电流互感器的绕组 L2 构成回路，PTC 发热器开始加热自来水。由电流互感器 L1、L2 与 L3、电容 C1、C2 整流管VD5、电阻 R1 组成漏电检测保护电路。正常工作时，流过绕组 L1 和 L2 的电流大小相等、相位相反，绕组 L3无感应电压产生。若 PTC 发热器发生漏电，流过绕组L1 和 L2 的电流大小不等，铁芯中的磁通相应变化，绕组 L3 产生感应电压，感应电压经整流管 VD5 整流，电容 C1 滤波，触发双向晶闸管 VS 导通。同时，220 V 交流电通过整流管 VDl～VD4 桥式整流后，流过电磁铁T2 的线圈 L4，电磁铁 T2 的铁芯吸合，带动 S1 断开交流电源，从而起到漏电保护的作用。电容 C2 的作用是在接通电源瞬间防止双向晶闸管 VS 误动作。

试验电路由试验按钮 S2 和电阻 R2 组成。按下S2，模拟 PTC 漏电，部分电流流过 R2，L1 与 L2 所流过的电流不相等，使 T2 动作带动 S1 断开电源。

二、常见故障与维修方法

1. 漏电保护开关不动作

多是漏电保护电路相关元件击穿、烧坏所致。引起该故障的原因有：(1)电流互感器 T1 烧坏；(2)整流管VD5 击穿；(3)双向晶闸管 VS 击穿；(4)电容 C1、C2 击穿；(5)电磁铁 T2 烧坏；(6)桥式整流二极管 VDl～VD4 击穿。

分别检查上述元件，发现损坏元件更换之。根据维修经验，VS 击穿、T2 的 L4 绕组烧坏的情况比较常见。造成损坏的原因有两个：其一，市电 220 V 电压经VDl～VD4 整流后，直接加到 L4 和 VS，由于电压高，绕组 L4 发热烧毁，进而击穿 VS；其二，L4 的绕组骨架用塑料制成，耐热性能差，经受不起 PTC 高热的辐射，久用产生变形最终烧毁，导致电磁铁不能动作，致使 S1断不开电源。

从上述分析可知，解决的方法是：将原骨架改用耐热材料制成。取厚 1.5 mm 废旧印制电路板剥去敷铜箔，按图 2 所示自制两个环形挡板，制作时内孔直径不宜过大，刚好与铁芯塞紧即可。将挡板套在铁芯两端，并用粘胶剂粘牢。先在绕线骨架缠绕2～3 层黄蜡绸，用 QZ-1 型φ0.12 mm 漆包线在骨架上密绕 3250 匝，绕组线头线尾分别用多股导线引出，最后在绕组外层包扎 2～3 层黄蜡绸即成。将引线接入电路，更换双向晶闸管。

为了防止再次烧毁 L4 和击穿 VS，可在 VDl～VD4整流输出端与电磁铁 T2 输入端之间 (见电路原理图“X”处)，串入一只 250 Ω/l W 炭膜电阻 R3。串入 R3既可起到限流作用，又能减少 VS 导通瞬间电流，有效地防止烧毁 L4 和击穿 VS。

2. 出水不热

引起该故障多是 PTC 发热器烧坏所致。首先检查连接 PTC 发热器的 L1、L2 接头有无松动。若松动，重新接牢接头。若正常，用万用表测量 PTC，若电阻为无穷大，说明烧坏，按原规格等功率更换PTC发热器。

3. 按试验按钮，漏电保护开关不动作引起该故障的原因与维修方法：

(1)试验按钮 S2 触点接触不良或不到位。用细砂纸打磨触点，使之正常接触。若严重损坏，需换用新品。

(2)电阻 R2 断路。用万用表测量不通，说明断路，用 3.2 kΩ/2 W 炭膜电阻更换后，接通电源试机，漏电保护开关正常动作，故障排除。
