在电工原理中，压电效应是指：对某些材料(如：石英、酒石酸钾钠等晶体)的表面施加压力，在两受力面上将产生异性电荷，即在两表面间将出现电位差；反之，若这些材料加交变电场，则它们将产生振动。超声波(振动频率大于 20 kHz)加湿器是：利用超声波换能器的压电性能，通过振荡器施加交变电场使其产生超声频机械振动，使液体产生毛细表面波现象而雾化，对房间空气加湿。也可用于植物栽培，印刷厂及计算机房的防静电等。

 2. 工作原理

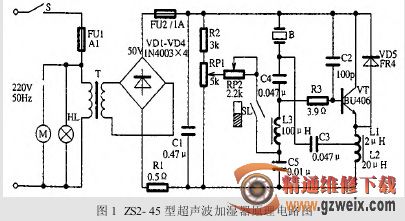

电路如图 1 所示。220 V 交流市电经电源开关 S、交流保险丝 FUl，加在电源指示灯 HL、排雾风扇电机M 及电源变压器 T 初级。由次级取出约 50 V 电压，经VD1～VD4 进行桥式整流和 Cl 滤波平滑后，为振荡电路供电。R1(0.5 Ω)是限流电阻；FU2 是直流保险丝。

晶体管 VT 及其外围元件组成超声波振荡器，振荡频率与换能器 B 的固有谐振频率相同。换能器 B 既是振荡元件，又是电路的负载元件，是容器中水雾喷起的动力。RPl 是雾量调节电位器；RP2 是辅助微调，调 RPl 改变 VT 的直流偏置电压，可在一定范围内调整振荡输出幅度，振幅越大，产生的雾量就越多。

本机直流输出电源电压为 50 V，最大工作电流应在 520 mA±5％。SL 是干簧管，它与 N—S 磁浮子构成水位控制开关。磁浮子随容器中的水位上下移动，当水位降至一定程度时，它与干簧管的相对距离增大，使 SL 因失磁断开，VT 停振，此时应向容器内加水。

3. 常见故障及维修要点

( 1) 无雾化作用：若指示灯 HL 不亮，一般是 FUl熔断，电源开关 S(与 RPl 联动)接触不良；若 HL 发光，测 C1 两端有无 50 V 直流电压。若无电压或电压过低，为电源变压器 T 线圈开路，VDl～VD4 损坏或不良，FU2 熔断，R1 开路或阻值变大，C1 击穿漏电。

当50 V电压正常振荡器未工作时，可能是容器中磁浮子滑道积垢卡滞，导致SL不闭合或SL接触不良。

R2、R3、RPl、RP2、L1～L3 开路，VD5、C5 击穿漏电，C2、C3、C4 开路失效或漏电，B 引线折断或损坏，VT 损坏或性能变劣(β 下降及穿透电流增大等)。

( 2) 雾量小：取下 FU2 保险，串一直流电流表(万用表电流档)，调 RPl(或 RP2)使电流指示在 520 mA。若雾量仍小，可清洗换能器表面水垢一试；若无效，说明换能器压电性能变差，应换新。

若调整 RPl 及辅助调整 RP2 电流达不到 520 mA，表明 VT 振荡弱，输出脉冲幅度低，通常是C5、VD5漏电，C2、C3、C4不良(可逐一替换试验)、VT 性能变差。

( 3) 雾量不可调：RPl 中心触点老化。

( 4) 指示灯亮，风扇不转：电机 M 损坏或引线折断(此时不喷雾)。

( 5) 干簧管开关 SL 失灵：磁浮子卡滞或 SL 触点粘连，导致容器缺水也不能断开，造成“干烧”。

( 6) 水槽中有水柱，但不喷雾：风扇缺油转速低、加水过多阻塞风道或水不清洁。

( 7) 喷雾时断时续，水槽中水位不稳：水箱漏水口弹簧或胶盖位置不当。
