一台松桥牌IC-KH2105型电磁炉，由于使用蒸煮时间过长而出现不通电现象。

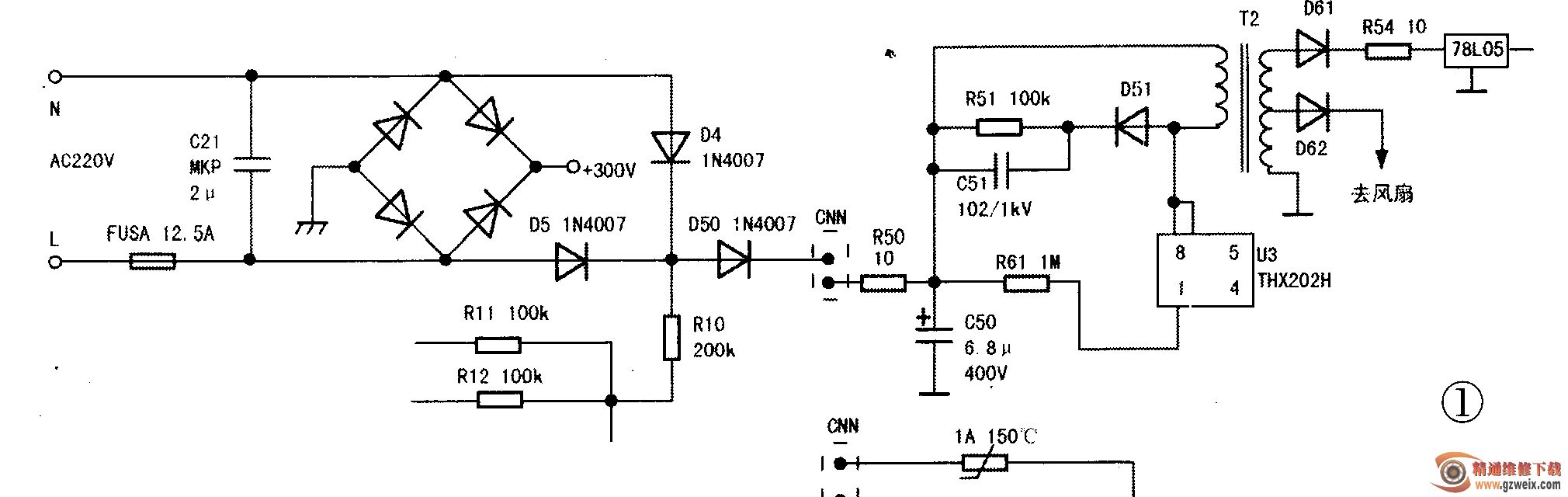

    首先查电源、副电源、保险、整流桥等，整流桥的300V直流正常，而副电源各部分却无电压。该机副电源由U3(THX202H）与开关变压器T2等元件构成，提供本机所需的＋5V,+18V电压，实绘电路见图1。

    实测U3⑧脚无300V直流电压，C50正极和R50两端均无300V，而D50两端却有电压，由此看来，其故障部位应在D50与R50之间的插件CNN上，通过观察发现，该机的上盖板用的是类似于光波炉用的红外盖板，盖板内侧的四周（对应线盘的位置呈正方形的四边）有一扁金属条框，用塑料卡固定，在其内侧的左上角有一斜拉塑料板条，在塑料板条与盖板之间放入CNN的插件连接物（用胶固定并紧贴上盖板），用万用表测量呈开路状态。小心地将其抠下后看到其形状酷似常见的瓷片电容，小心刮去上面的涂胶，见上面写有1A/150℃字样。看来此物件就是一只1A电流、温度为150℃的保险，一旦电路过流或超温便会熔断，使电路保护。换上一只参数相同的保险后试机，故障排除。
