故障症状：按启动键（全自动状态）后，不磨浆、不加热，约20min后蜂鸣器发出“嘀嘀”的报警提示音，同时3个指示灯闪烁；该机单独粉碎功能正常，但不能单独加热。

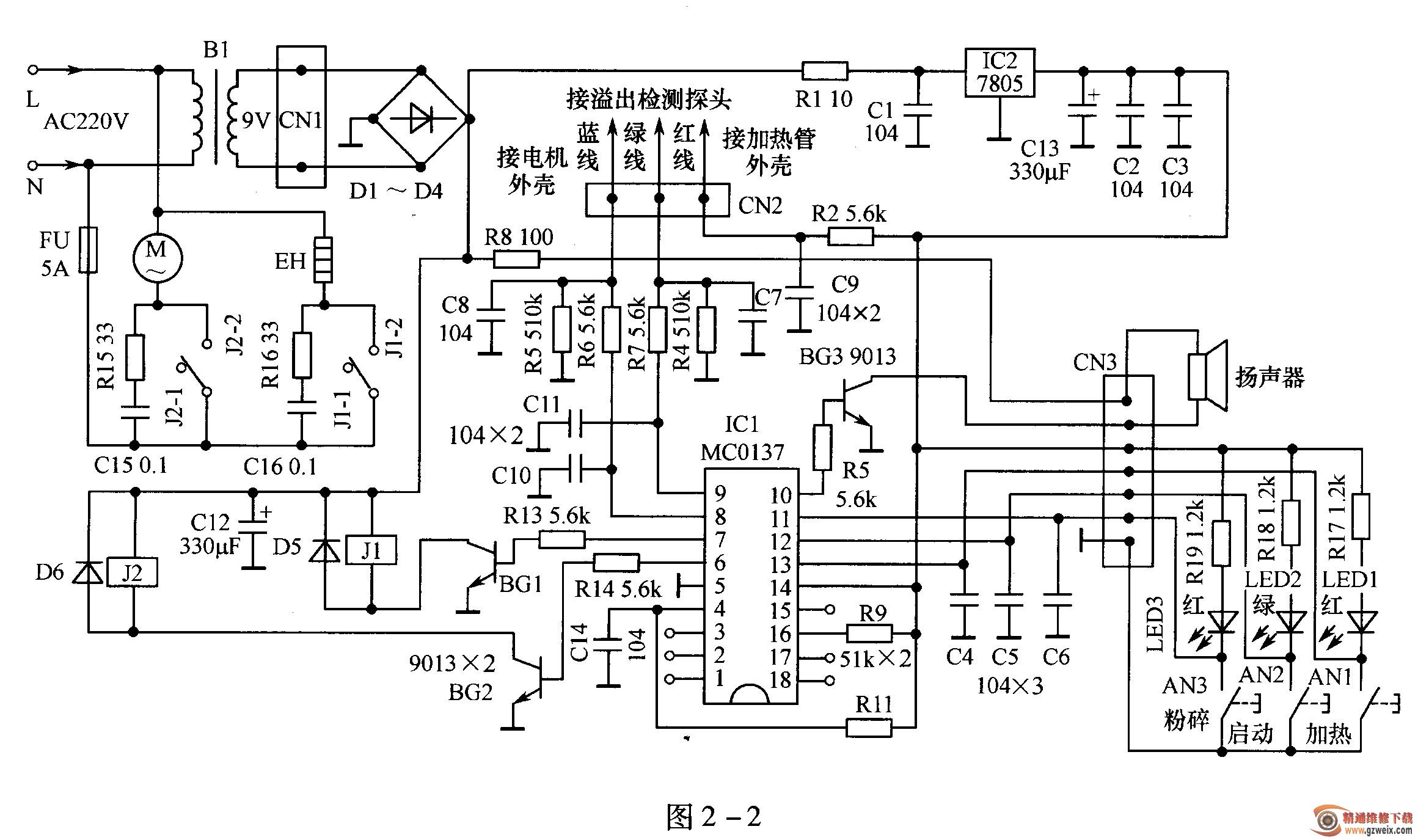

    检查与分析：根据现象分析，该故障可能发生在加热控制电路等相关部位，电路如图2-2所示。检修时，打开机盖，用万用表测加热管EH两端的电阻值为6Ω左右，基本正常。再接通电源，单独按加热功能键，用万用表测集成电路IC1(7)脚有5V电压，再测三极管BG1的b-e结电压为0V,c极为12V，判断可能是其b-e结短路或电阻R3开路所致。接着用镊子直接短路BG1的e-c结，这时可听到继电器J1的吸合声，加热管EH开始加热。焊下BG1检测确已损坏。



检修结果：更换BG1(9013)后，故障排除。
