故障症状:机器按下遥控器及电风扇面板上的彩灯功能键时,彩灯不亮。

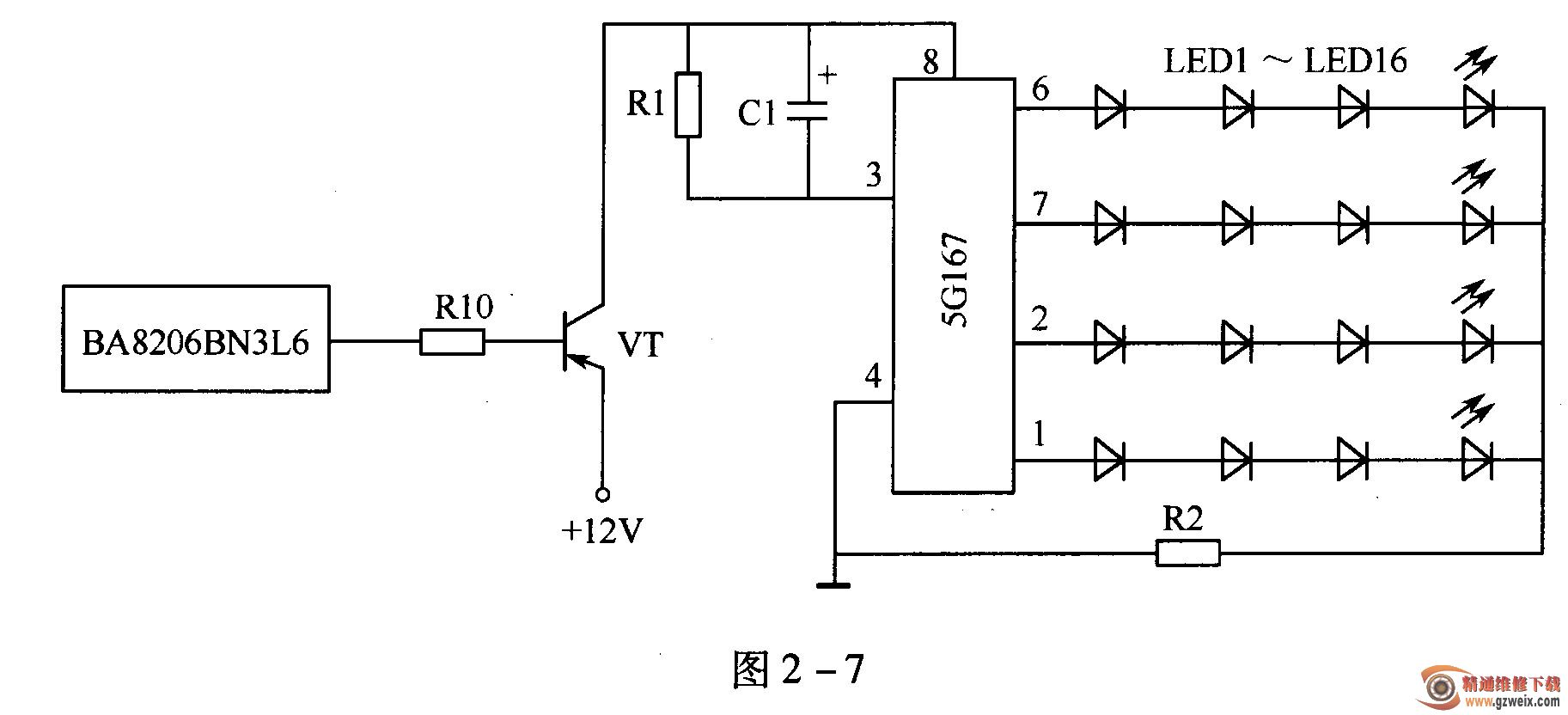

检查与分析:该电风扇装有彩灯,根据现象分析,该故障一般发生在彩灯控制电路。如图2-7所示,由原理可知:当按下彩灯功能键时,微处理器(BA8206BN3L6)的(20)脚输出低电平,使三极管VT导通,音频压拧灯光控制专用集成电路5G167得电开始工作,发光二极管串循环发光,供使用者欣赏。先短接VT的e、c极,发光二极管串仍然不亮,测量5 G167的(8)脚电源电压为正常值12V,故怀疑5G167的外围元件有故障,逐一检查R1,Cl,R2,发现C1内部损坏。
检修结果:更换C1后,故障排除。
